Elektromet Duo-s

Elektromet DUO-S — dwa źródła ciepła obsłużone niezależnie

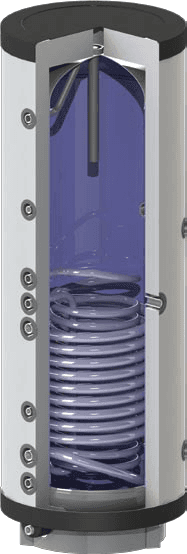

Wymiennik Elektromet DUO-S to pionowy stojący zbiornik c.w.u. z dwiema niezależnymi wężownicami o standardowej powierzchni wymiany, dostępny w pojemnościach 300, 400 i 500 litrów. Dwa osobne obiegi grzewcze — dolny i środkowy — pozwalają podłączyć do jednego zbiornika dwa różne źródła ciepła bez rozdzielaczy i zaworów przełączających. Zbiornik stalowy pokryty emalią ceramiczną, obudowa z tworzywa typu skay, atest PZH i polska produkcja.

Parametry techniczne

Pojemność użytkowa zbiornika wynosi 299 dm³ w modelu 300 l, 411 dm³ w modelu 400 l i 473 dm³ w modelu 500 l. Wężownica dolna, przeznaczona pod główne źródło ciepła, ma powierzchnię wymiany od 1,4 m² (300 l) przez 1,6 m² (400 l) do 1,9 m² (500 l), a wężownica środkowa odpowiednio 1,2, 1,3 i 1,4 m². Przekłada się to bezpośrednio na moc grzewczą: w warunkach 70/10/45°C wężownica dolna oddaje 29,6 kW, 33,6 kW i 39,9 kW, a środkowa 22 kW, 26 kW i 29,6 kW.

Wydajność ciągła c.w.u. z wężownicy dolnej rośnie od 727 dm³/h w modelu 300 l, przez 826 dm³/h w 400 l, do 980 dm³/h w 500 l. Wymagany przepływ wody grzewczej to odpowiednio 2,2, 2,6 i 3,0 m³/h dla wężownicy dolnej oraz 1,9–2,0 m³/h dla środkowej — to wartości, które trzeba zestawić z charakterystyką pompy obiegowej w projektowanej instalacji.

Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 80°C, natomiast czynnik grzewczy w wężownicach może osiągać 0,6 MPa i 100°C. Wysokość całkowita to 1805 mm (300 l), 1800 mm (400 l) i 2010 mm (500 l), przy średnicy zewnętrznej 650 mm dla najmniejszego modelu i 810 mm dla dwóch większych. Masa własna wymiennika wynosi około 120, 170 i 205 kg.

Konstrukcja i materiały

Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną — powłoką odcinającą ścianki od wody użytkowej i pracującą w parze z anodą magnezową, dla której przewidziano mufę 2 cale. Każda pojemność ma własny numer katalogowy anody: 703-40-390 dla 300 l, 703-40-430 dla 400 l i 703-40-500 dla 500 l. Izolację termiczną stanowi 70 mm pianki poliuretanowej w modelu 300 l oraz 100 mm pianki polistyrenowej w modelach 400 i 500 l; całość zamyka obudowa z tworzywa typu skay.

Króćce wyprowadzono bocznie. Przyłącza ciepłej i zimnej wody użytkowej to 3/4 cala w modelu 300 l oraz 1 1/4 cala w modelach 400 i 500 l. Wężownica dolna ma przyłącza 1 cal, środkowa 3/4 cala, cyrkulacja 3/4 cala, spust 3/4 cala. Konstrukcja przewiduje mufę grzałki 1 1/2 cala oraz miejsce na dodatkową grzałkę, a także mufy czujnika temperatury 3/8 cala i termometru 1/2 cala. Maksymalna wysokość przy pochyleniu — istotna przy wprowadzaniu zbiornika do pomieszczenia — to 2010, 2020 i 2300 mm.

Zastosowanie — z czym współpracuje

Wymiennik Elektromet DUO-S katalog wskazuje do kotłów pelletowych i kotłów gazowych. Układ dwóch niezależnych wężownic jest typowy dla instalacji, w których jedno źródło ciepła pracuje jako podstawowe, a drugie jako uzupełniające lub sezonowe. Wężownica dolna, o większej powierzchni i mocy, obsługuje obieg o wyższym priorytecie; środkowa dogrzewa górną strefę zbiornika. Mufa cyrkulacji pozwala włączyć wymiennik w instalację z obiegiem cyrkulacyjnym c.w.u., a mufa grzałki daje możliwość dołożenia grzałki elektrycznej jako źródła awaryjnego.

Jak działa wymiennik z dwiema wężownicami?

Woda grzewcza krąży wewnątrz rur wężownic, nie mieszając się z wodą użytkową wypełniającą zbiornik — ciepło przechodzi przez ściankę wężownicy na zasadzie wymiany pośredniej. Ponieważ oba obiegi są od siebie niezależne, każdy może być zasilany z innego źródła i sterowany osobnym czujnikiem temperatury; producent przewidział pod to kilka muf czujnika rozmieszczonych na różnych wysokościach. Zimna woda wpływa dołem, podgrzana unosi się ku górze i jest odbierana króćcem c.w.u. umieszczonym w najwyższej strefie zbiornika, co utrzymuje uwarstwienie temperatury.

Dla kogo jest Elektromet DUO-S?

Dom z kotłem pelletowym i kotłem gazowym — dwie niezależne wężownice pozwalają obsłużyć oba źródła bez przełączania obiegów.
Rodzina z dużym zapotrzebowaniem na ciepłą wodę — wydajność do 980 dm³/h przy 473 dm³ pojemności użytkowej modelu 500 l pokrywa równoległy pobór z kilku punktów.
Instalacja z kotłem o wysokiej mocy — wężownica dolna o mocy do 39,9 kW przyjmuje moc kotła bez dławienia odbioru.
Kotłownia o ograniczonej wysokości — model 400 l ma 1800 mm wysokości i 2020 mm przy pochyleniu, mieszcząc 411 dm³ wody użytkowej.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest pojemność użytkowa, a nie nominalna: 299, 411 i 473 dm³. Drugim kryterium jest wydajność ciągła c.w.u. przy parametrach 70/10/45°C — jeżeli instalacja ma pokrywać długi, równoległy pobór, decyduje ona bardziej niż sama objętość zbiornika. Trzecim ograniczeniem bywa geometria kotłowni: średnica 650 mm w modelu 300 l i 810 mm w modelach 400 i 500 l oraz wysokość przy pochyleniu sięgająca 2300 mm w największej wersji. Modele 400 l i 500 l mają klasę energetyczną B, model 300 l — klasę C.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic — polski wytwórca techniki grzewczej. Wymiennik objęty jest 5-letnią gwarancją, posiada atest PZH, a producent prowadzi serwis w formule door to door. Przed zakupem służymy doradztwem technicznym; sprzedaż prowadzimy ze zwrotem w ciągu 33 dni.

Często zadawane pytania

Czy wymiennik DUO-S wymaga anody magnezowej?

Tak. Zbiornik jest stalowy, pokryty wewnątrz emalią ceramiczną, i ma fabryczną mufę anody magnezowej 2 cale. Każda pojemność ma dedykowany numer katalogowy anody: 703-40-390 (300 l), 703-40-430 (400 l), 703-40-500 (500 l).

Czy mogę podłączyć dwa różne kotły do jednego zbiornika?

Tak — na tym polega konstrukcja tego wymiennika. Wężownica dolna i środkowa są od siebie niezależne, mają osobne przyłącza zasilania i powrotu (dolna 1 cal, środkowa 3/4 cala), więc każda może pracować z innym źródłem ciepła.

Czy zmieści się w kotłowni o wysokości 2 metrów?

Modele 300 l i 400 l tak, model 500 l wymaga sprawdzenia. Wysokość całkowita to odpowiednio 1805, 1800 i 2010 mm, ale przy wprowadzaniu liczy się wysokość przy pochyleniu: 2010, 2020 i 2300 mm.

Czy można dołożyć grzałkę elektryczną?

Tak. Wymiennik ma mufę grzałki 1 1/2 cala oraz przewidziane miejsce na dodatkową grzałkę.

Jaką temperaturę wody grzewczej wytrzymują wężownice?

Do 100°C przy ciśnieniu do 0,6 MPa. Sam zbiornik z wodą użytkową pracuje w niższym reżimie: do 80°C i również do 0,6 MPa.

Ile ciepłej wody da wymiennik przy ciągłym poborze?

Przy parametrach 70/10/45°C wężownica dolna zapewnia 727 dm³/h w modelu 300 l, 826 dm³/h w 400 l i 980 dm³/h w 500 l. Wężownica środkowa daje odpowiednio 578, 640 i 727 dm³/h.
