Elektromet DWP

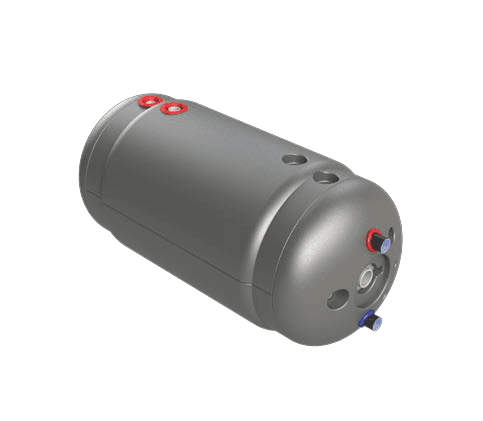

Elektromet DWP — dwupłaszczowy wymiennik c.w.u. do kotłowni o niskim stropie

Wymiennik poziomy Elektromet DWP to dwupłaszczowy podgrzewacz ciepłej wody użytkowej z podwójną wężownicą, oferowany w dwóch pojemnościach: 120 i 140 litrów. Zbiornik pracuje w pozycji poziomej i jest przystosowany do zawieszenia na ścianie, więc nie zajmuje powierzchni podłogi kotłowni. Oba warianty producent klasyfikuje w klasie energetycznej A i obejmuje sześcioletnią gwarancją.

Parametry techniczne

Pojemność nominalna wynosi 120 lub 140 litrów, przy czym pojemność użytkowa zbiornika wody użytkowej to odpowiednio 112 i 125 dm³. Wymiana ciepła odbywa się przez dwie powierzchnie: płaszcz o polu 0,82 m² (model 120) lub 0,95 m² (model 140) oraz wężownicę o polu 0,50 i 0,54 m². Sumaryczna powierzchnia wymiany ciepła rośnie zatem od 1,32 m² do 1,49 m².

W reżimie 70/10/45°C wymiennik płaszczowy osiąga moc grzewczą 22 kW w wersji 120-litrowej i 25,3 kW w wersji 140-litrowej, co przekłada się na wydajność c.w.u. na poziomie 550 i 638 dm³/h. Wężownica dokłada odpowiednio 10,8 i 11,5 kW oraz 255 i 280 dm³/h. Strata ciśnienia po stronie płaszcza jest niska i wynosi 30 mbar dla modelu 120 oraz 28 mbar dla modelu 140.

Zbiornik wody użytkowej pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 80°C. Czynnik grzewczy w wymienniku płaszczowym ograniczony jest do 0,2 MPa i 100°C, natomiast dla czynnika grzewczego katalog podaje wartości 0,6 MPa i 100°C. Średnica zewnętrzna obu wariantów to 532 mm, a długość korpusu 1120 mm (120 l) i 1220 mm (140 l). Masa bez wody wynosi około 57 i 63 kg.

Konstrukcja i materiały

Nazwa DWP oznacza konstrukcję dwupłaszczową: woda kotłowa krąży w przestrzeni między płaszczami, oddając ciepło całą powierzchnią zbiornika, a dodatkową powierzchnię grzewczą stanowi wężownica. Zbiornik otacza izolacja termiczna o grubości około 50 mm z pianki polistyrenowej, zamknięta zewnętrzną powłoką z twardego polistyrenu.

Wnętrze chroni wymienna anoda magnezowa — dla wersji 120-litrowej pod numerem katalogowym 702-25-350, dla 140-litrowej 702-30-270. Zbiornik wyposażono w mufę grzałki 1 1/2" zamkniętą korkiem, mufę cyrkulacji 1/2", przyłącza wody użytkowej 3/4" (dopływ zimnej i wypływ ciepłej) oraz przyłącza wody kotłowej 1" po stronie zasilania i powrotu. Rurka termometru ma średnicę Ø 12 mm. Wyrób posiada atest PZH.

Zastosowanie — z czym współpracuje

Producent przewiduje współpracę z kotłami tradycyjnymi oraz kotłami pelletowymi. Ograniczenie parametrów czynnika grzewczego w płaszczu do 0,2 MPa i 100°C odpowiada typowym instalacjom otwartym przy kotłach na paliwo stałe. Przepustowość przyłączy 1" po stronie kotłowej pozwala prowadzić obieg grzewczy zarówno grawitacyjnie, jak i z pompą. Wersja katalogowa dostarczana jest bez grzałki, ale mufa 1 1/2" umożliwia jej późniejsze zastosowanie.

Jak działa dwupłaszczowy wymiennik c.w.u.?

Woda z kotła wpływa do szczeliny między wewnętrznym a zewnętrznym płaszczem zbiornika i ogrzewa wodę użytkową przez całą ścianę korpusu, a nie tylko przez rurę wężownicy. Duża powierzchnia kontaktu daje wysoką moc przy niewielkim oporze przepływu — stąd strata ciśnienia rzędu 28–30 mbar przy przepływie wody grzewczej 1,65–1,8 m³/h. Wężownica pracuje równolegle jako druga powierzchnia wymiany ciepła, powiększając sumaryczne pole do 1,32–1,49 m².

Dla kogo jest wymiennik poziomy Elektromet DWP?

Właściciel domu z kotłem na paliwo stałe lub pellet — moc 22–25,3 kW po stronie płaszcza pozwala odebrać z kotła znaczną część mocy nominalnej w krótkim cyklu grzewczym.

Osoba urządzająca niską kotłownię — pozioma, wisząca pozycja pracy i średnica 532 mm zwalniają miejsce na podłodze pod kocioł i zasobnik paliwa.

Gospodarstwo z jedną łazienką i kuchnią — wydajność 550–638 dm³/h wody o temperaturze 45°C pokrywa kąpiel i zmywanie bez długiego oczekiwania na regenerację.

Użytkownik planujący dogrzewanie elektryczne poza sezonem — mufa grzałki 1 1/2" z korkiem jest fabrycznie przygotowana pod montaż grzałki.

Jak dobrać pojemność wymiennika?

Katalog różnicuje oba warianty głównie pojemnością użytkową i wydajnością. Model 120 l (112 dm³ użytkowych, 550 dm³/h) sprawdzi się tam, gdzie rozbiór jest rozłożony w czasie. Model 140 l (125 dm³ użytkowych, 638 dm³/h) daje większy zapas przy jednoczesnym poborze z kilku punktów i większą sumaryczną powierzchnię wymiany ciepła — 1,49 m² zamiast 1,32 m². Różnica gabarytowa to 100 mm długości i około 6 kg masy własnej.

Gwarancja i producent

Wymiennik produkuje Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc — to polski wyrób objęty 6-letnią gwarancją oraz serwisem producenta w formule door to door. Wyrób ma atest PZH, a oba warianty przypisano do klasy energetycznej A. Kody wyrobu to 223-12-600 (120 l) i 223-14-600 (140 l).

Często zadawane pytania

Czy wymiennik Elektromet DWP ma grzałkę w komplecie?

Nie, katalogowa wersja opisana jest jako „bez grzałki z podwójną wężownicą". Zbiornik ma jednak mufę grzałki 1 1/2" zamkniętą korkiem, więc grzałkę można dobrać osobno.

Czy do tego wymiennika potrzebna jest anoda magnezowa?

Tak, anoda jest elementem wyposażenia i podlega wymianie. Producent podaje dla niej numery katalogowe: 702-25-350 dla wersji 120 l i 702-30-270 dla wersji 140 l.

Czy zmieści się w kotłowni o niskim stropie?

Tak — to konstrukcja pozioma, wisząca. Średnica zbiornika wynosi 532 mm, a długość 1120 mm w wersji 120 l i 1220 mm w wersji 140 l, przy masie bez wody około 57 i 63 kg.

Czy można podłączyć cyrkulację ciepłej wody?

Tak, zbiornik ma dedykowaną mufę cyrkulacji 1/2". Przyłącza wody użytkowej mają gwint 3/4", a przyłącza wody kotłowej 1".

Do jakiego kotła pasuje wymiennik poziomy Elektromet DWP?

Do kotłów tradycyjnych i kotłów pelletowych. Czynnik grzewczy w wymienniku płaszczowym może mieć maksymalnie 0,2 MPa i 100°C, a woda użytkowa w zbiorniku — 0,6 MPa i 80°C.

Ile wynosi gwarancja?

Sześć lat. Producent zapewnia dodatkowo serwis w formule door to door, a sam wyrób powstaje w Polsce i ma atest PZH.
