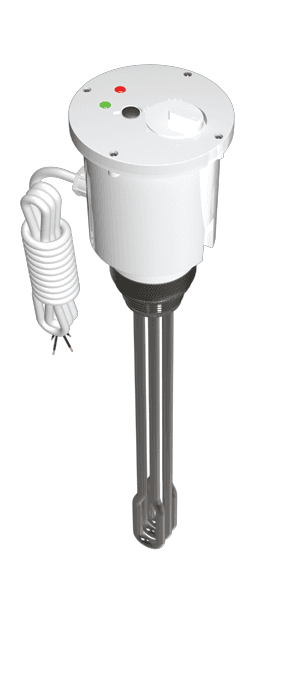

Elektromet EJK Maxi 6/4” – Grzałki do Zastosowania w Wymiennikach Poziomych i Pionowych, Emaliowanych Oraz Buforach Nieemaliowanych

Grzałka trójfazowa Elektromet EJK Maxi 6/4" — dogrzewanie zbiornika niezależne od kotła

Grzałka trójfazowa Elektromet EJK Maxi 6/4" to rurkowy element grzejny przeznaczony do zbiorników ze stali czarnej i emaliowanej: wymienników c.w.u., zasobników oraz buforów. Rodzina obejmuje cztery moce — 3,0; 4,5; 6,0 i 9,0 kW — wszystkie w wykonaniu trójfazowym 3~400 V z przyłączem gwintowanym 1½". Producent dopuszcza jej zastosowanie w zbiornikach pionowych i poziomych, a katalog oznacza serię jako przeznaczoną do współpracy z pompami ciepła.

Parametry techniczne

Warianty różni przede wszystkim głębokość zanurzeniowa, która rośnie wraz z mocą: 300 mm przy 3,0 kW, 410 mm przy 4,5 kW, 520 mm przy 6,0 kW i 735 mm przy 9,0 kW. To wymiar decydujący przy doborze — element grzejny musi zmieścić się w płaszczu zbiornika bez kolizji z wężownicą czy anodą. Długość strefy martwej jest natomiast stała i wynosi 100 mm we wszystkich mocach; to odcinek przy korku, na którym rurka nie oddaje ciepła do wody.

Wszystkie modele pracują na napięciu 3~400 V i mają identyczne przyłącze gwintowane 1½", czyli handlowe 6/4". Masa rośnie od 1,8 kg w wersji 3,0 kW, przez 2,0 kg i 2,1 kg, do 2,4 kg przy 9,0 kW. Producent podaje również minimalną pojemność zbiornika dla każdej mocy: 80 l dla 3,0 kW, 100 l dla 4,5 kW, 120 l dla 6,0 kW oraz 750 l dla 9,0 kW. Obudowa ma średnicę 110 mm.

Konstrukcja i materiały

Rurkowe elementy grzejne wykonano ze stali nierdzewnej i nawinięto wysokiej jakości drutem oporowym. Obudowę odlano z termoodpornego tworzywa sztucznego wzmocnionego włóknem szklanym — materiał ten znosi temperatury panujące przy korku zbiornika i nie odkształca się pod wpływem promieniowania cieplnego od płaszcza.

Obudowa osadzona jest w metalowym korku z gwintem, który pełni jednocześnie rolę uziemienia. Do elementów grzejnych ze stali nierdzewnej dobrano rezystor uziemiający o odpowiedniej oporności. W obudowie zamknięto termoregulator z bezstopniową nastawą temperatury, niesamoczynny ogranicznik temperatury chroniący grzałkę przed przegrzaniem oraz lampki sygnalizacyjne. Konstrukcję uzupełniają dławica przewodu zasilającego, uszczelka, rurka osłonowa czujników kapilarnych i zaślepka do załączania STB.

Zastosowanie — z czym współpracuje

Seria EJK Maxi przeznaczona jest do zbiorników ze stali czarnej i emaliowanej, co obejmuje wymienniki c.w.u. z wężownicą, zasobniki ciepłej wody oraz bufory nieemaliowane. Producent przewiduje montaż w konstrukcjach pionowych i poziomych, więc grzałka pasuje zarówno do wiszącego wymiennika poziomego, jak i do wysokiego bufora stojącego w kotłowni.

Katalog wskazuje serię jako przeznaczoną do pomp ciepła. W zbiornikach PC, PC DUO oraz w modelach 300, 400 i 500 l montaż odbywa się wyłącznie w krzyżu wyczystkowym z mufą grzałki, a maksymalna dopuszczalna moc dla EJK Maxi wynosi w tych zbiornikach 4,5 kW.

Jak działa grzałka elektryczna w zbiorniku?

Grzałka zamienia energię elektryczną na ciepło w drucie oporowym zamkniętym w rurce ze stali nierdzewnej, a rurka oddaje je bezpośrednio wodzie w zbiorniku. Temperaturę wody kontroluje czujnik kapilarny prowadzony w rurce osłonowej; po osiągnięciu wartości ustawionej pokrętłem termoregulator rozłącza obwód. Niezależnie od tego pracuje niesamoczynny ogranicznik temperatury — jeśli termoregulator zawiedzie, STB odcina zasilanie i wymaga ręcznego zresetowania, co zapobiega przegrzaniu elementu grzejnego.

Dla kogo jest grzałka EJK Maxi?

Użytkownik pompy ciepła — seria jest w katalogu oznaczona jako przeznaczona do pomp ciepła i stanowi wsparcie zbiornika przy niskich temperaturach zewnętrznych.

Właściciel dużego bufora — wariant 9,0 kW o głębokości zanurzeniowej 735 mm przewidziano dla zbiorników od 750 l, gdzie mniejsze moce nagrzewałyby wodę zbyt długo.

Posiadacz małego wymiennika poziomego — model 3,0 kW pracuje już w zbiorniku 80 l i jest jedyną mocą dopuszczoną dla najmniejszych pojemności.

Instalator szukający zamiennika o typowym gwincie — przyłącze 1½" (6/4") jest tym samym we wszystkich czterech mocach, więc zmiana wariantu nie wymaga przeróbki mufy.

Jak dobrać moc grzałki?

Podstawą doboru są dwie wielkości: minimalna pojemność zbiornika podana przez producenta oraz akceptowalny czas nagrzewania wody dla przyrostu Δt=50°C. W poziomym wymienniku 100 l (65 dm³ wody nagrzewanej) grzałka 3,0 kW potrzebuje 1 godziny 18 minut, a 4,5 kW skraca ten czas do 48 minut. W zbiorniku poziomym 250 l (162 dm³) różnica jest już wyraźna: 3:12 przy 3,0 kW wobec 1:06 przy 9,0 kW.

W konstrukcjach pionowych zależność wygląda podobnie. Bufor 300 l nagrzewa się w 2:36 przy mocy 3,0 kW i w 1:18 przy 6,0 kW, a zbiornik 1000 l — 14 godzin 46 minut przy 3,0 kW wobec 4 godzin 55 minut przy 9,0 kW. Warto zwrócić uwagę, że dla najmniejszych wymienników pionowych 100, 120 i 150 l katalog przewiduje wyłącznie wariant 3,0 kW.

Producent i serwis

Grzałki EJK Maxi produkuje Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc. Katalog opisuje wyrób jako polski produkt objęty serwisem producenta w formule door to door. Każdy wariant ma własny kod wyrobu i kod EAN, co ułatwia identyfikację przy ewentualnym zgłoszeniu serwisowym.

Często zadawane pytania

Czy grzałka EJK Maxi pasuje do zbiornika emaliowanego?

Tak. Seria EJK Maxi jest przeznaczona do zbiorników ze stali czarnej i emaliowanej, w tym do wymienników, zasobników i buforów.

Jakiego zasilania wymaga grzałka EJK Maxi?

Zasilania trójfazowego 3~400 V. Wszystkie cztery moce — 3,0; 4,5; 6,0 i 9,0 kW — występują wyłącznie w wersji trójfazowej, więc instalacja jednofazowa 230 V nie wystarczy.

Jaki gwint ma grzałka EJK Maxi 6/4"?

Przyłącze gwintowane ma wymiar 1½ cala, czyli handlowo oznaczane 6/4". Wymiar ten jest identyczny we wszystkich wariantach mocy.

Czy grzałkę można stosować w zbiorniku poziomym?

Tak. Producent przewiduje konstrukcyjne możliwości użycia grzałek typu EJK w wymiennikach i zasobnikach zarówno pionowych, jak i poziomych, a czasy nagrzewania podaje osobno dla obu układów.

Czy grzałka współpracuje z pompą ciepła?

Tak — katalog oznacza serię jako przeznaczoną do pomp ciepła. W zbiornikach PC, PC DUO oraz 300, 400 i 500 l obowiązuje jednak ograniczenie: montaż wyłącznie w krzyżu wyczystkowym z mufą grzałki i maksymalna moc 4,5 kW dla EJK Maxi.

Dlaczego wariant 9,0 kW wymaga zbiornika 750 l?

Bo taką minimalną pojemność zbiornika podaje producent dla tej mocy. Głębokość zanurzeniowa 735 mm i duża moc jednostkowa wymagają odpowiednio dużej objętości wody, aby ciepło było odbierane równomiernie.
