Elektromet EJK Maxi MR – Grzałki ze Stopniową Regulacją Mocy do Zastosowania w Wymiennikach Poziomych i Pionowych, Emaliowanych Oraz Buforach Nieemaliowanych

Grzałka Elektromet EJK Maxi MR — trójfazowe dogrzewanie wody w zasobnikach i buforach

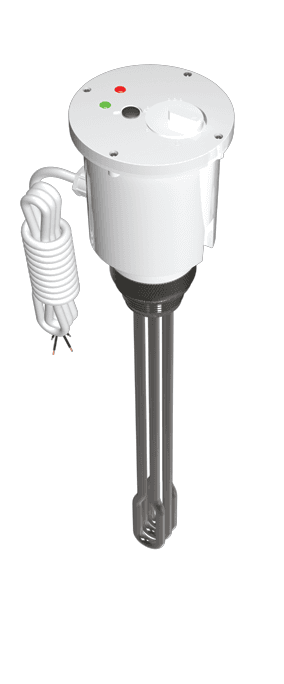

Grzałka Elektromet EJK Maxi MR to trójfazowy element grzejny przeznaczony do zbiorników ze stali czarnej i emaliowanej, dostępny w czterech mocach: 3,0, 4,5, 6,0 i 9,0 kW. Zasilanie 3~400 V oraz przyłącze gwintowane 6/4" pozwalają wpiąć ją w wymienniki i zasobniki pionowe oraz poziome, a także w bufory. Producent wskazuje tę serię również jako źródło dogrzewania współpracujące z pompami ciepła.

Konstrukcja opiera się na rurkowych elementach grzejnych ze stali nierdzewnej z wysokiej jakości drutem oporowym, osadzonych w metalowym korku z gwintem, który jednocześnie pełni funkcję uziemienia.

Parametry techniczne

Cztery warianty mocy różnią się przede wszystkim głębokością zanurzeniową elementu grzejnego: 300 mm przy 3,0 kW, 410 mm przy 4,5 kW, 520 mm przy 6,0 kW i 735 mm przy 9,0 kW. To właśnie ten wymiar, a nie sama moc, decyduje o tym, czy grzałka zmieści się w króćcu wybranego zbiornika.

Długość strefy martwej jest stała we wszystkich wersjach i wynosi 100 mm — to odcinek rurki przy korku, który nie oddaje ciepła do wody i który trzeba uwzględnić przy planowaniu zanurzenia. Średnica obudowy to 110 mm, a masa grzałki mieści się w przedziale od 1,8 kg dla wersji 3,0 kW do 2,4 kg dla wersji 9,0 kW.

Producent określa minimalną pojemność zbiornika osobno dla każdej mocy: 80 l dla 3,0 kW, 100 l dla 4,5 kW, 120 l dla 6,0 kW oraz 750 l dla wersji 9,0 kW. Przekroczenie tej granicy w dół oznacza zbyt duże obciążenie cieplne na jednostkę objętości wody.

Konstrukcja i materiały

Obudowa została wykonana z termoodpornego tworzywa sztucznego wzmocnionego włóknem szklanym i osadzona w metalowym korku z gwintem 6/4", spełniającym rolę uziemienia. Wewnątrz pracuje rezystor uziemiający o oporności dobranej specjalnie do elementów grzejnych ze stali nierdzewnej.

W obudowie zamknięto komplet automatyki: termoregulator z bezstopniową nastawą temperatury, niesamoczynny ogranicznik temperatury chroniący grzałkę przed przegrzaniem oraz lampki sygnalizacyjne. Czujniki kapilarne prowadzone są w rurce osłonowej, a przewód zasilający wyprowadzono przez dławicę. Załączanie ogranicznika STB odbywa się pod zaślepką w pokrywie.

Zastosowanie — z czym współpracuje

Seria EJK Maxi jest przewidziana konstrukcyjnie do wymienników i zasobników pionowych oraz poziomych, a także do buforów. Materiałowo grzałka pasuje do zbiorników ze stali czarnej i emaliowanej, więc obejmuje zarówno wymienniki emaliowane, jak i nieemaliowane bufory.

W ogrzewaczach typu PC, PC DUO oraz w zbiornikach 300, 400 i 500 l producent dopuszcza montaż grzałki wyłącznie w krzyżu wyczystkowym z mufą grzałki, przy czym maksymalna moc dla serii EJK Maxi wynosi w tym przypadku 4,5 kW.

Jak działa grzałka elektryczna w zbiorniku c.w.u.?

Rurkowy element grzejny zanurzony w wodzie zamienia energię elektryczną na ciepło i oddaje je bezpośrednio do zawartości zbiornika, bez pośrednictwa wężownicy i źródła ciepła. Termoregulator utrzymuje nastawioną temperaturę, załączając i wyłączając zasilanie, a niesamoczynny ogranicznik temperatury przerywa obwód w razie awarii regulacji i wymaga ręcznego zresetowania. Zasilanie trójfazowe 3~400 V rozkłada obciążenie na trzy fazy, co przy mocach rzędu 6–9 kW jest warunkiem sensownego doboru zabezpieczeń.

Dla kogo jest grzałka EJK Maxi MR?

Właściciel instalacji z pompą ciepła — producent wprost kwalifikuje serię EJK Maxi do współpracy z pompami ciepła jako element dogrzewający zbiornik.

Użytkownik dużego bufora — wersja 9,0 kW przewidziana dla zbiorników od 750 l nagrzewa 632 dm³ wody w buforze 750 l w 4:05 przy Δt=50°C.

Posiadacz poziomego wymiennika 80–250 l — wariant 3,0 kW o minimalnej pojemności 80 l i zanurzeniu 300 mm mieści się w płytkich zbiornikach poziomych.

Instalator szukający zapasowego źródła ciepła — bezstopniowy termoregulator i ogranicznik STB w jednej obudowie pozwalają uruchomić grzałkę jako niezależny obieg grzewczy c.w.u.

Jak dobrać moc grzałki?

Punktem wyjścia jest minimalna pojemność zbiornika podana dla danej mocy, drugim kryterium — czas nagrzewania. W wymienniku poziomym 100 l wersja 3,0 kW podgrzewa 65 dm³ wody w 1:18, a 4,5 kW skraca ten czas do 0:48. W zbiorniku pionowym 250 l na 110 dm³ wody wersja 3,0 kW potrzebuje 2:12, 4,5 kW — 1:30, a 6,0 kW — 1:06. Wszystkie czasy podano dla Δt=50°C.

Warto pamiętać, że dla wymienników pionowych 100, 120 i 150 l katalog dopuszcza wyłącznie moc 3,0 kW, a wersja 9,0 kW pojawia się tylko przy zbiornikach 200 i 250 l poziomych oraz buforach 750 i 1000 l.

Producent i serwis

Grzałka Elektromet EJK Maxi MR jest produktem polskim — wytwarza ją Zakład Urządzeń Grzewczych ELEKTROMET w Gołuszowicach. Producent prowadzi własny serwis w formule door to door.

Często zadawane pytania

Czy grzałka EJK Maxi pasuje do zbiornika emaliowanego?

Tak. Seria EJK Maxi jest przeznaczona do zbiorników ze stali czarnej i emaliowanej, a element grzejny wykonano ze stali nierdzewnej z dobranym rezystorem uziemiającym.

Jakie zasilanie jest potrzebne do tej grzałki?

Trójfazowe 3~400 V. Wszystkie cztery moce — 3,0, 4,5, 6,0 i 9,0 kW — są wykonane wyłącznie w wersji trójfazowej z gwintem 6/4".

Jak długo grzałka nagrzewa wodę w zasobniku 200 l?

W poziomym zasobniku 200 l, w którym nagrzewane jest 130 dm³ wody, wersja 3,0 kW potrzebuje 2:30, 4,5 kW — 1:42, 6,0 kW — 1:18, a 9,0 kW — 0:54. Dane dotyczą przyrostu temperatury o 50°C.

Czy mogę zamontować grzałkę 9,0 kW w zbiorniku 300 l?

Nie. Minimalna pojemność zbiornika dla wersji 9,0 kW wynosi 750 l, a w zbiornikach 300, 400 i 500 l maksymalna dopuszczalna moc grzałki EJK Maxi to 4,5 kW, przy montażu wyłącznie w krzyżu wyczystkowym z mufą grzałki.

Ile miejsca zajmuje grzałka w zbiorniku?

Zależnie od mocy element grzejny zanurza się na 300, 410, 520 lub 735 mm, z czego pierwsze 100 mm to strefa martwa. Obudowa ma średnicę 110 mm.

Co się stanie, jeśli grzałka się przegrzeje?

Zadziała niesamoczynny ogranicznik temperatury, który odetnie zasilanie. Ponowne załączenie wykonuje się ręcznie, przez zaślepkę do załączania STB w pokrywie obudowy.
