Elektromet EJK Maxi MR St(z Regulacją Mocy i Stycznikiem), Grzałki do Zastosowania w Wymiennikach Poziomych i Pionowych, Emaliowanych, ze Stali Nierdzewnej Oraz Buforach Nieemaliowanych

Elektromet EJK Maxi MR St — trójfazowe dogrzewanie wody w zbiorniku, którego moc dobierasz do instalacji

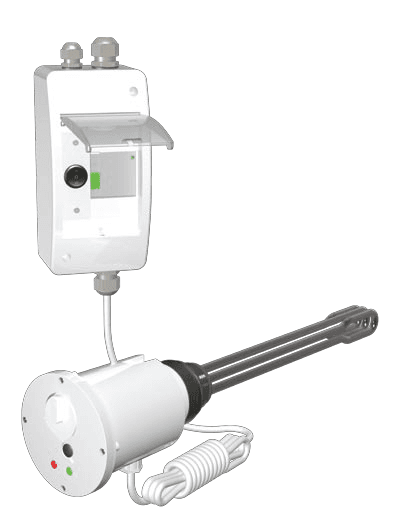

Grzałka Elektromet EJK Maxi w wersji MR St to trójfazowy element grzejny na napięcie 3~400 V, przeznaczony do wymienników, zasobników i buforów, wyposażony dodatkowo w regulację mocy i stycznik. Dostępne są dwa warianty mocy: 6,0 kW oraz 9,0 kW, oba z przyłączem gwintowanym 1½ cala. Rurkowy element grzejny wykonano ze stali nierdzewnej z wysokiej jakości drutem oporowym, a całość steruje termoregulator z bezstopniową nastawą temperatury.

Parametry techniczne

Oba warianty pracują przy zasilaniu trójfazowym 3~400 V i mają identyczne przyłącze gwintowane 1½ cala oraz długość strefy martwej 100 mm. Różnią się głębokością zanurzeniową: wariant 6,0 kW wchodzi w zbiornik na 520 mm i waży 2,1 kg, wariant 9,0 kW na 735 mm przy wadze 2,4 kg. To głębokość zanurzeniowa, a nie sama moc, decyduje najczęściej o tym, czy grzałka zmieści się w danym zbiorniku.

Producent podaje też minimalną pojemność zbiornika: 120 l dla mocy 6,0 kW i 750 l dla mocy 9,0 kW. Obudowa ma średnicę 110 mm, więc wokół mufy grzałki trzeba zostawić miejsce na jej zdjęcie i dostęp do termoregulatora.

Czasy nagrzewania wody dla Δt=50°C według katalogu producenta: przy mocy 6,0 kW poziomy wymiennik 120 l osiąga temperaturę w 0:48, a 250 l w 1:36; w zbiorniku pionowym 220 l jest to 0:48, a 250 l — 1:06. Wariant 9,0 kW nagrzewa poziomy zbiornik 200 l w 0:54, a 250 l w 1:06; w buforach pionowych 750 l czas wynosi 4:05, a przy 1000 l — 4:55.

Konstrukcja i materiały

Obudowa grzałki jest wykonana z termoodpornego tworzywa sztucznego wzmocnionego włóknem szklanym i osadzona w metalowym korku z gwintem, który spełnia jednocześnie rolę uziemienia. Za bezpieczeństwo elektryczne przy elementach grzejnych ze stali nierdzewnej odpowiada rezystor uziemiający o odpowiednio dobranej oporności.

Wewnątrz obudowy znajdują się termoregulator z bezstopniową nastawą temperatury, niesamoczynny ogranicznik temperatury chroniący grzałkę przed przegrzaniem oraz lampki sygnalizacyjne. Zestaw uzupełniają dławica przewodu zasilającego, rurka osłonowa czujników kapilarnych, uszczelka i zaślepka do załączania ogranicznika STB.

Zastosowanie — z czym współpracuje

Grzałka Elektromet EJK Maxi jest przeznaczona do wymienników i zasobników poziomych oraz pionowych, a także do buforów. Katalog producenta wskazuje ją jako rozwiązanie do zbiorników ze stali czarnej i emaliowanej, a rezystor uziemiający dobrano pod elementy grzejne ze stali nierdzewnej. Producent oznacza tę rodzinę grzałek jako przeznaczoną do pomp ciepła, gdzie pełni funkcję źródła szczytowego lub awaryjnego dogrzewania c.w.u.

Uwaga konstrukcyjna z katalogu: w zbiornikach PC, PC DUO oraz o pojemnościach 300, 400 i 500 l montaż grzałki jest możliwy wyłącznie w krzyżu wyczystkowym z mufą grzałki, a maksymalna moc grzałki EJK Maxi wynosi w takim przypadku 4,5 kW — warianty 6,0 i 9,0 kW nie są tam dopuszczone.

Jak działa grzałka elektryczna w zbiorniku?

Rurkowy element grzejny zanurzony w wodzie zamienia energię elektryczną w ciepło i oddaje je bezpośrednio do zbiornika, bez pośrednictwa wężownicy i źródła ciepła. Termoregulator z bezstopniową nastawą utrzymuje zadaną temperaturę, załączając i wyłączając obwód, a niesamoczynny ogranicznik temperatury przerywa zasilanie w razie przegrzania i wymaga ręcznego zresetowania. Strefa martwa o długości 100 mm to odcinek przy korku, na którym element grzejny nie oddaje ciepła.

Dla kogo jest grzałka Elektromet EJK Maxi MR St?

Właściciel instalacji z pompą ciepła — producent przewiduje tę rodzinę grzałek do pomp ciepła, gdzie moc 6,0 lub 9,0 kW pozwala szybko dogrzać wodę poza optymalnym zakresem pracy pompy.

Użytkownik dużego bufora lub zasobnika — wariant 9,0 kW z minimalną pojemnością zbiornika 750 l nagrzewa bufor 1000 l w 4:55 przy Δt=50°C.

Instalacja z wymiennikiem 120–250 l — tu naturalnym wyborem jest moc 6,0 kW, dla której minimalna pojemność zbiornika to 120 l.

Obiekt z przyłączem trójfazowym — oba warianty wymagają zasilania 3~400 V, więc sprawdzą się tam, gdzie moc jednofazowa jest niewystarczająca.

Jak dobrać moc grzałki?

Punktem wyjścia jest minimalna pojemność zbiornika podana przez producenta: 120 l dla 6,0 kW i 750 l dla 9,0 kW. Zbyt duża moc w małym zbiorniku oznacza pracę elementu grzejnego w niekorzystnych warunkach, dlatego wariantu 9,0 kW nie stosuje się w typowych wymiennikach c.w.u., lecz w dużych buforach. Drugim kryterium jest głębokość zanurzeniowa — 520 lub 735 mm — którą trzeba zestawić z geometrią własnego zbiornika i miejscem osadzenia mufy 1½ cala.

Producent i serwis

Grzałki EJK Maxi produkuje Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc. Producent oznacza wyrób jako polski produkt i zapewnia serwis door to door. W Termo-Expert kupisz go w sprawdzonym sklepie z doradztwem technicznym przed zakupem i zwrotem w ciągu 33 dni.

Często zadawane pytania

Czy grzałka wymaga instalacji trójfazowej?

Tak. Oba warianty, 6,0 kW i 9,0 kW, są zasilane napięciem 3~400 V, czyli wymagają przyłącza trójfazowego.

Jaki gwint ma przyłącze tej grzałki?

Przyłącze gwintowane ma rozmiar 1½ cala, czyli 6/4. Metalowy korek z gwintem pełni jednocześnie rolę uziemienia obudowy.

Jak głęboko grzałka wchodzi do zbiornika?

Głębokość zanurzeniowa wynosi 520 mm dla mocy 6,0 kW i 735 mm dla mocy 9,0 kW. Warto zmierzyć wnętrze zbiornika przed zakupem, bo to ten parametr najczęściej ogranicza wybór.

Jaki jest minimalny rozmiar zbiornika dla tej grzałki?

Dla wariantu 6,0 kW minimalna pojemność zbiornika to 120 l, dla wariantu 9,0 kW — 750 l. Są to wartości podane przez producenta w katalogu.

Czy grzałkę można zamontować w zbiorniku 300, 400 lub 500 l?

Nie w tych wariantach mocy. W zbiornikach PC, PC DUO oraz 300, 400 i 500 l montaż jest możliwy wyłącznie w krzyżu wyczystkowym z mufą grzałki, a maksymalna dopuszczalna moc grzałki EJK Maxi wynosi tam 4,5 kW.

Ile trwa nagrzanie wody w zbiorniku?

Zależy od mocy i pojemności. Przy Δt=50°C grzałka 6,0 kW nagrzewa poziomy zbiornik 120 l w 0:48, a 250 l w 1:36; wariant 9,0 kW podgrzewa bufor pionowy 750 l w 4:05, a 1000 l w 4:55.

Co oznacza oznaczenie MR St w nazwie?

MR St to wersja grzałki wyposażona w regulację mocy i stycznik. Poza tym zachowuje konstrukcję rodziny EJK Maxi: obudowę z tworzywa wzmocnionego włóknem szklanym, termoregulator z bezstopniową nastawą i niesamoczynny ogranicznik temperatury.
