Elektromet Max+ — wymiennik z powiększoną wężownicą do pomp ciepła

Wymiennik Elektromet Max+ to pionowy zasobnik c.w.u. z wężownicą o zwiększonej powierzchni wymiany ciepła, zaprojektowany do współpracy z pompami ciepła — również z jednostkami pracującymi na propanie R290. Powiększona wężownica pozwala przekazać moc grzewczą do wody użytkowej przy niskiej temperaturze zasilania, czyli w warunkach, w jakich pompa ciepła osiąga najwyższą sprawność. Urządzenie dostępne jest w czterech pojemnościach: 220, 300, 400 i 500 litrów.

Parametry techniczne

Pojemność użytkowa zbiornika rośnie od 205 dm³ w wersji 220 l, przez 293 dm³ w wersji 300 l i 403 dm³ w wersji 400 l, do 469 dm³ w największym modelu 500 l. Kluczowy dla pracy z pompą ciepła jest jednak nie sam zbiornik, lecz pole powierzchni wężownicy: 2,0 m², 3,1 m², 3,6 m² i 3,9 m² odpowiednio dla kolejnych pojemności.

Przy parametrach zasilania 45/10/40°C, typowych dla pompy ciepła, wydajność ciągła c.w.u. wynosi od 229 dm³/h w modelu 220 l do 459 dm³/h w modelu 500 l, co odpowiada mocy grzewczej od 8 kW do 16,0 kW. Przy wyższych parametrach czynnika grzewczego 55/10/45°C wydajność rośnie do zakresu 388–776 dm³/h (15,8–31,6 kW), a przy zasilaniu kotłowym 70/10/45°C — do 997–1992 dm³/h, czyli 40,6–81,1 kW.

Przepływ wody grzewczej przez wężownicę mieści się w przedziale od 3,1 m³/h do 5,9 m³/h. Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 1,0 MPa i temperaturze do 80°C, a czynnik grzewczy w wężownicy — przy 1,0 MPa i temperaturze do 110°C. Klasa energetyczna to B dla wersji 220, 400 i 500 l oraz C dla wersji 300 l.

Konstrukcja i materiały

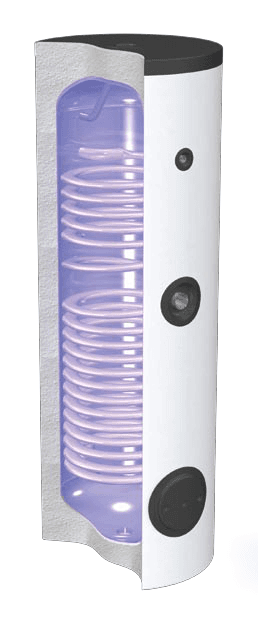

Zbiornik ma budowę pionową stojącą, z króćcami wyprowadzonymi bocznie i obudową zewnętrzną ze skaju w kolorze białym. Izolacja termiczna z pianki poliestyrenowej ma grubość 70 mm w modelach 220 i 300 l oraz 100 mm w większych wersjach 400 i 500 l — grubsza warstwa w dużych zbiornikach ogranicza wychładzanie wody między cyklami pracy pompy ciepła.

Wnętrze zbiornika chroni przed korozją anoda magnezowa o przyłączu 2 cale, dobierana według pojemności: numer katalogowy 703-40-240 dla wersji 220 l, 703-40-330 dla 300 l, 703-40-390 dla 400 l i 703-40-430 dla 500 l. Konstrukcja przewiduje mufę grzałki i miejsce na dodatkową grzałkę elektryczną, co pozwala uzupełnić układ o drugie źródło podgrzewu.

Zastosowanie — z czym współpracuje

Wymiennik Elektromet Max+ jest dedykowany pompom ciepła, w tym jednostkom na czynnik R290. Zakres parametrów czynnika grzewczego do 110°C i 1,0 MPa obejmuje jednak także instalacje z kotłem gazowym, kotłem na paliwo stałe czy węzłem cieplnym — przy zasilaniu 70/10/45°C zbiornik przyjmuje od 40,6 kW do 81,1 kW mocy. Króćce boczne i pionowa konstrukcja stojąca ułatwiają wpięcie zbiornika w kotłowni o ograniczonej powierzchni podłogi.

Jak działa wymiennik c.w.u. z wężownicą?

Woda grzewcza ze źródła ciepła krąży w wężownicy zanurzonej w zbiorniku i oddaje ciepło wodzie użytkowej przez ściankę rury, bez mieszania obu obiegów. Im większa powierzchnia wężownicy, tym mniejsza różnica temperatur potrzebna do przekazania tej samej mocy — dlatego przy zasilaniu 45°C, gdzie klasyczna wężownica traci wydajność, powierzchnia 2,0–3,9 m² utrzymuje ciągły odbiór od 229 do 459 dm³/h wody o temperaturze 40°C.

Dla kogo jest Elektromet Max+?

Właściciel domu z pompą ciepła na propan R290 — to podstawowe przeznaczenie tego wymiennika, potwierdzone przez producenta w katalogu.

Instalator modernizujący kotłownię z kotła na pompę ciepła — zakres parametrów czynnika do 110°C pozwala zostawić zbiornik przy zmianie źródła ciepła.

Gospodarstwo o dużym jednorazowym poborze c.w.u. — wersje 400 i 500 l dają 403 i 469 dm³ pojemności użytkowej przy izolacji 100 mm.

Użytkownik planujący podgrzew awaryjny — mufa grzałki i miejsce na dodatkową grzałkę pozwalają dołożyć zasilanie elektryczne.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest wydajność ciągła przy parametrach, w jakich realnie pracuje źródło ciepła. Dla pompy ciepła zasilającej wodą 45°C model 220 l zapewnia 229 dm³/h, 300 l — 364 dm³/h, 400 l — 424 dm³/h, a 500 l — 459 dm³/h. Warto też sprawdzić miejsce w kotłowni: wysokość całkowita wynosi od 1340 mm do 2010 mm, a przy wnoszeniu i stawianiu zbiornika trzeba uwzględnić wysokość przy pochyleniu — od 1489 mm do 2167 mm. Średnica to 650 mm w wersjach 220 i 300 l oraz 810 mm w wersjach 400 i 500 l, przy wadze od 88 kg do 250 kg.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic — to polski produkt objęty 5-letnią gwarancją i atestem PZH. Producent prowadzi serwis w formule door to door. W Termo-Expert oferujemy doradztwo techniczne przed zakupem oraz zwrot w ciągu 33 dni.

Często zadawane pytania

Czy ten wymiennik nadaje się do pompy ciepła na R290?

Tak — producent wskazuje ten model jako dedykowany pompom ciepła na propan R290. Powiększona wężownica o powierzchni 2,0–3,9 m² pozwala odebrać moc przy niskiej temperaturze zasilania.

Czy potrzebuję anody magnezowej i którą wybrać?

Anoda magnezowa jest elementem konstrukcji tego zbiornika i ma przyłącze 2 cale. Numer katalogowy zależy od pojemności: 703-40-240 (220 l), 703-40-330 (300 l), 703-40-390 (400 l) i 703-40-430 (500 l).

Czy mogę dołożyć grzałkę elektryczną?

Tak, zbiornik ma mufę grzałki i przewidziane miejsce na dodatkową grzałkę. Katalog producenta nie podaje mocy grzałki, więc należy dobrać ją do konkretnej instalacji.

Czy zmieści się w kotłowni o niskim stropie?

Zależy od wersji: wysokość całkowita wynosi 1340 mm (220 l), 1805 mm (300 l), 1850 mm (400 l) i 2010 mm (500 l). Do wstawienia zbiornika potrzeba jednak więcej — maksymalna wysokość przy pochyleniu sięga od 1489 mm do 2167 mm.

Jaka jest klasa energetyczna tego zbiornika?

Klasa B dla pojemności 220, 400 i 500 l oraz klasa C dla pojemności 300 l. Wyższa klasa w największych wersjach wynika między innymi z grubszej izolacji poliestyrenowej — 100 mm zamiast 70 mm.

Ile wynosi gwarancja?

Producent udziela 5 lat gwarancji i prowadzi serwis door to door. Zbiornik posiada atest PZH i jest produkowany w Polsce.
