Elektromet Mdc, MDC Plus (490-05-400–490-18-400)

Moduł dogrzewający c.o. Elektromet MDC — dodatkowe źródło ciepła w instalacji

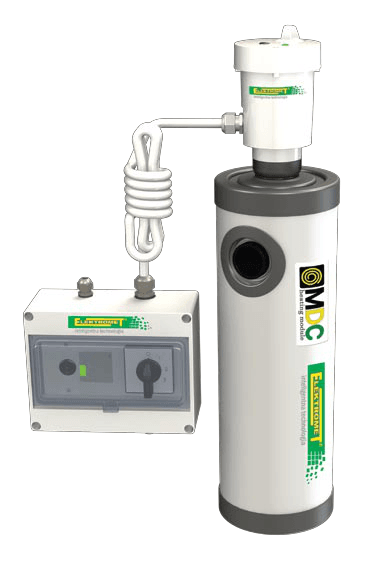

Moduł dogrzewający c.o. Elektromet MDC to kompletny zespół grzewczy zamknięty w izolowanym zbiorniku stalowym, wpinany w obieg centralnego ogrzewania jako dodatkowe, elektryczne źródło ciepła. Urządzenie wyposażono w grzałkę o skokowo regulowanej mocy, króciec przyłączeniowy KP z gwintem 1 ¼" oraz mufę grzałki MG z gwintem 1 ½". Rodzina obejmuje dwie odmiany konstrukcyjne — MDC 400 i dłuższy MDC PLUS 400 — różniące się mocą zespołu grzewczego, długością modułu i masą.

Parametry techniczne

Moc grzałki elektrycznej rośnie w obrębie rodziny od 3000 W przez 4500 W i 6000 W w modułach MDC 400 aż do 9000 W w MDC PLUS 400 (kod wyrobu 490-13-400). Wszystkie te konfiguracje pracują przy napięciu zasilającym ~400 V, wymagają więc przyłącza trójfazowego, a skokowa regulacja mocy pozwala uruchamiać tylko część zainstalowanej mocy grzewczej zamiast całości naraz.

Parametry pracy urządzenia to maksymalne ciśnienie robocze 1,0 MPa oraz maksymalna temperatura robocza 90°C — wartości mieszczące się w zakresie typowych zamkniętych instalacji c.o. z naczyniem przeponowym. Długość modułu L wynosi 600 mm w wersji MDC 400 i 850 mm w MDC PLUS 400, przy masie odpowiednio 3,30 kg oraz 4,70 kg, co ułatwia wpięcie urządzenia w istniejący odcinek rurociągu centralnego ogrzewania.

Przyłącze gwintowane samej grzałki to 1 ½", identycznie jak mufa grzałki elektrycznej MG w korpusie modułu. Króciec przyłączeniowy KP wykonano w gwincie 1 ¼" i te wymiary są wspólne dla całej rodziny, niezależnie od mocy zespołu grzewczego.

Konstrukcja i materiały

Zbiornik modułu jest stalowy — wewnątrz pozostaje surowy, od zewnątrz pokryto go farbą proszkową. Korpus otacza izolacja termiczna z pianki poliuretanowej o grubości 50 mm, zamknięta w osłonie zewnętrznej z tworzywa sztucznego. Taka warstwa izolacyjna ogranicza oddawanie ciepła z modułu do pomieszczenia, dzięki czemu energia elektryczna zamieniona w ciepło trafia do czynnika grzewczego, a nie do kotłowni.

Różnica między wykonaniami dotyczy elementu grzejnego. Zespoły grzewcze EJK MAXI MR wykonano ze stali AISI (kody 490-10-400, 490-11-400, 490-12-400 oraz 490-13-400), natomiast wersje EJK MAXI MR ST wykorzystują grzałkę INCOLOY i są dostarczane wraz ze stycznikiem — dotyczy to kodów 490-17-400 (6 kW) i 490-18-400 (9 kW).

Zastosowanie — z czym współpracuje

Moduł dogrzewający c.o. Elektromet MDC producent przewidział do trzech grup zastosowań. Pierwsza to wykorzystanie nadprodukcji energii elektrycznej z własnej instalacji fotowoltaicznej na cele c.o. — nadwyżka zamiast trafiać do sieci zasila grzałkę w obiegu grzewczym.

Druga grupa to wsparcie głównego źródła ciepła: pracy kotła c.o. przy niestandardowo niskich temperaturach zewnętrznych oraz pracy pompy ciepła w bardzo mroźne, zimowe dni. Urządzenie oznaczono plakietką „DO POMP CIEPŁA”. Trzecia grupa to podtrzymanie temperatury instalacji c.o. po wygaszeniu kotła zasypowego oraz awaryjne ogrzewanie w razie awarii głównego kotła.

Jak działa moduł dogrzewający c.o.?

Moduł jest przelotowym elementem instalacji: czynnik grzewczy wpływa do izolowanego zbiornika przez króciec przyłączeniowy KP, opływa grzałkę elektryczną osadzoną w mufie MG i wraca do obiegu już podgrzany. Grzałka o skokowo regulowanej mocy pozwala załączać kolejne stopnie mocy w miarę zapotrzebowania lub dostępnej nadwyżki energii, a maksymalna temperatura robocza 90°C wyznacza górną granicę pracy urządzenia.

Dla kogo jest moduł MDC?

Właściciele instalacji fotowoltaicznej — skokowa regulacja mocy w zakresie od 3000 do 9000 W pozwala dopasować pobór do bieżącej nadprodukcji energii i przeznaczyć ją na ogrzewanie.

Użytkownicy pomp ciepła — moduł wspiera pracę pompy w bardzo mroźne dni, a producent wprost oznaczył go jako przeznaczony do współpracy z pompami ciepła.

Ogrzewający kotłem zasypowym — po wygaszeniu kotła moduł podtrzymuje temperaturę instalacji c.o., zamiast pozwolić jej wychłodzić się do rana.

Szukający zabezpieczenia awaryjnego — przy awarii głównego kotła c.o. urządzenie przejmuje ogrzewanie obiegu, pracując do 90°C i 1,0 MPa.

Jak dobrać moc modułu dogrzewającego?

Moc dobiera się do roli, jaką moduł ma pełnić w instalacji, oraz do możliwości przyłącza elektrycznego. W rodzinie dostępne są zespoły grzewcze 3, 4,5, 6 i 9 kW, przy czym najwyższa moc występuje w wersji MDC PLUS 400 oraz w wykonaniu INCOLOY ze stycznikiem. Wszystkie moduły z zasilaniem ~400 V wymagają instalacji trójfazowej, dlatego przed zakupem warto sprawdzić dostępną moc przyłącza. Katalog producenta nie podaje przelicznika mocy na powierzchnię ogrzewaną — jeżeli masz wątpliwości, skorzystaj z doradztwa technicznego przed zakupem.

Producent

Moduły MDC i MDC PLUS wytwarza Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc. Urządzenia oznaczono jako polski produkt, a producent zapewnia serwis w formule door to door.

Często zadawane pytania

Czy moduł MDC współpracuje z pompą ciepła?

Tak. Producent przewidział moduł dogrzewający c.o. Elektromet MDC jako wsparcie pracy pompy ciepła w bardzo mroźne, zimowe dni i oznaczył go plakietką „DO POMP CIEPŁA”.

Czy moduł wykorzysta nadwyżkę prądu z fotowoltaiki?

Tak, to jedno z podstawowych zastosowań tego urządzenia. Nadprodukcja energii elektrycznej z własnej instalacji PV zasila grzałkę i trafia na cele centralnego ogrzewania.

Jakie przyłącza ma moduł MDC?

Króciec przyłączeniowy KP wykonano w gwincie 1 ¼", a mufę grzałki elektrycznej MG w gwincie 1 ½". Same przyłącze gwintowane grzałki to również 1 ½".

Jakiego zasilania wymaga moduł MDC 400?

Napięcia ~400 V, czyli instalacji trójfazowej. Dotyczy to zarówno wersji MDC 400, jak i MDC PLUS 400.

Czy moc grzałki można regulować?

Tak, zespoły grzewcze EJK MAXI MR i EJK MAXI MR ST mają skokowo regulowaną moc. Pozwala to pracować częścią mocy zainstalowanej zamiast pełną wartością.

Czym różnią się poszczególne kody wyrobu?

Mocą grzałki i rodzajem zespołu grzewczego. Kody 490-10-400, 490-11-400 i 490-12-400 to MDC 400 z grzałką AISI o mocy odpowiednio 3, 4,5 i 6 kW, 490-13-400 to MDC PLUS 400 z grzałką AISI 9 kW, a 490-17-400 i 490-18-400 to wykonania z grzałką INCOLOY i stycznikiem o mocy 6 i 9 kW.
