Elektromet Midi TOP — wymiennik c.w.u. do pompy ciepła o wysokości poniżej metra

Wymiennik Elektromet Midi TOP to pionowy zbiornik ciepłej wody użytkowej z wężownicą o dużej powierzchni wymiany ciepła, przeznaczony do współpracy z pompami ciepła — także z jednostkami pracującymi na propanie R290. Wysokość całkowita wynosi 980 mm, a wszystkie króćce wyprowadzono od góry, co porządkuje przyłącza c.w.u., cyrkulacji i czynnika grzewczego w ciasnym pomieszczeniu technicznym. Do wyboru są dwie pojemności: 150 i 180 litrów.

Parametry techniczne

Pojemność nominalna 150 l odpowiada pojemności użytkowej zbiornika 143 dm³, a wersja 180 l — 182 dm³. Wraz z pojemnością rośnie powierzchnia wężownicy: 1,88 m² w modelu 150 l i 2,00 m² w modelu 180 l. To właśnie pole wymiany decyduje o tym, jak szybko niskotemperaturowe źródło ciepła jest w stanie odtworzyć zapas ciepłej wody użytkowej.

Producent podaje wydajność dla trzech parametrów zasilania wężownicy. Przy 70/10/45°C moc grzewcza sięga 41,9 kW dla 150 l i 44,7 kW dla 180 l, co przekłada się na 989 i 1064 dm³/h ciepłej wody. Przy parametrach typowych dla pompy ciepła, czyli 45/10/40°C, moc wynosi odpowiednio 26 i 28,6 kW, a wydajność c.w.u. 630 i 670 dm³/h. Wymagany przepływ wody grzewczej w wężownicy to 3,4 m³/h w wersji 150 l oraz 3,8 m³/h w wersji 180 l — wartość istotna przy doborze pompy obiegowej i średnic rurociągu.

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze roboczej do 95°C; czynnik grzewczy w wężownicy może osiągać 0,6 MPa i 100°C. Izolację termiczną stanowi pianka poliuretanowa o grubości 57 mm w modelu 150 l i 55 mm w modelu 180 l, dzięki czemu oba warianty mieszczą się w klasie efektywności energetycznej B. Masa własna to 81 i 94 kg, średnica zewnętrzna 625 i 720 mm.

Konstrukcja i materiały

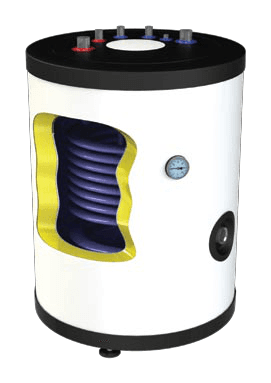

Zbiornik zamknięto w metalowej obudowie w kolorze białym, pod którą pracuje bezfreonowa warstwa poliuretanu odpowiadająca za ograniczenie strat ciepła. Ochronę antykorozyjną zapewnia wymienna anoda magnezowa w gwincie 2", dostępna pod numerem katalogowym 702-38-350 — jej okresowa kontrola to podstawowa czynność eksploatacyjna przy zbiornikach c.w.u. Korpus wyposażono dodatkowo w mufę grzałki, przygotowaną pod dogrzew elektryczny.

Na przekroju zbiornika producent oznaczył przyłącza CW, RC, ZW, RK, RT i MG, a od strony dolnej — AN, A, WE, WY oraz MG. Wszystkie króćce robocze wyprowadzono do góry, co jest kluczowe przy urządzeniu o tak niskiej sylwetce: obok wymiennika nie trzeba rezerwować przestrzeni bocznej na kolana i zawory.

Zastosowanie — z czym współpracuje

Katalog wskazuje Midi TOP jako wymiennik do pomp ciepła, z osobnym wyróżnieniem jednostek na propan R290. Duża powierzchnia wężownicy i deklarowana wydajność przy parametrach 45/10/40°C oznaczają, że urządzenie odbiera ciepło również przy niskim ładowaniu, bez konieczności podnoszenia temperatury zasilania. Dopuszczalna temperatura czynnika grzewczego do 100°C i ciśnienie 0,6 MPa wyznaczają górną granicę pracy instalacji, do której wymiennik zostaje przyłączony. Urządzenie przystosowane jest do ustawienia pionowego, stojącego.

Jak działa wymiennik z wężownicą?

Woda użytkowa wypełnia zbiornik, a czynnik grzewczy krąży w zamkniętej wężownicy zanurzonej w jego wnętrzu — oba obiegi nigdy się nie mieszają. Ciepło przenika przez ściankę spirali, ogrzana woda unosi się ku górze zbiornika, a chłodniejsza opada w strefę wężownicy, podtrzymując naturalną cyrkulację. Im większe pole powierzchni wymiany, tym mniejsza różnica temperatur potrzebna do przekazania tej samej mocy — dlatego przy pompie ciepła liczy się każdy dziesiąty metra kwadratowego wężownicy.

Dla kogo jest Elektromet Midi TOP?

Właściciele pomp ciepła na propan R290 — wymiennik Elektromet Midi TOP jest przez producenta dedykowany właśnie tym jednostkom, a wydajność 630–670 dm³/h przy parametrach 45/10/40°C potwierdza pracę na niskiej temperaturze zasilania.

Instalacje w niskich pomieszczeniach technicznych — wysokość 980 mm mieści się poniżej metra, a maksymalna wysokość przy pochyleniu podczas wnoszenia to 1165 mm dla 150 l i 1216 mm dla 180 l.

Gospodarstwa z kilkoma punktami poboru c.w.u. — pojemność użytkowa 143 lub 182 dm³ wsparta mocą grzewczą do 44,7 kW pozwala obsłużyć równoczesny rozbiór bez długiego oczekiwania na odtworzenie zapasu.

Szukający polskiego wyrobu z dokumentacją — produkt powstaje w Polsce, ma atest PZH i klasę efektywności energetycznej B.

Jak dobrać pojemność — 150 czy 180 litrów?

Punktem wyjścia jest wydajność c.w.u. przy parametrach Twojego źródła ciepła. Wersja 150 l daje 630 dm³/h przy 45/10/40°C i wymaga przepływu 3,4 m³/h, wersja 180 l — 670 dm³/h przy przepływie 3,8 m³/h. Jeśli pompa ciepła nie zapewni wyższego przepływu, większa wężownica nie zostanie w pełni wykorzystana. Drugim kryterium jest miejsce: przy tej samej wysokości 980 mm model 180 l ma średnicę 720 mm zamiast 625 mm i waży 94 kg zamiast 81 kg, więc różnica dotyczy zajętej powierzchni podłogi, nie prześwitu pod stropem.

Gwarancja i producent

Wymiennik Elektromet Midi TOP objęty jest 5-letnią gwarancją, a producent prowadzi serwis w formule door to door. Urządzenie wytwarza Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz w Gołuszowicach koło Głubczyc — to produkt polski, posiadający atest PZH. Wersja 150 l występuje pod kodem wyrobu 055-15-201 (typ WGJ-S 150 MIDI TOP), wersja 180 l pod kodem 055-18-201 (typ WGJ-S 180 MIDI TOP).

Często zadawane pytania

Czy Midi TOP nadaje się do pompy ciepła na propan R290?

Tak, producent wprost dedykuje ten wymiennik pompom ciepła na propan R290. Wskazuje na to duża powierzchnia wężownicy — 1,88 lub 2,00 m² — oraz wydajność c.w.u. podana dla niskich parametrów zasilania 45/10/40°C.

Czy zmieści się w kotłowni o wysokości 2 m?

Tak, wysokość całkowita wynosi 980 mm. Przy wnoszeniu i stawianiu trzeba jednak uwzględnić maksymalną wysokość przy pochyleniu: 1165 mm dla wersji 150 l i 1216 mm dla wersji 180 l.

Czy wymiennik ma anodę magnezową?

Tak, zbiornik wyposażono w anodę magnezową w gwincie 2". Element zamienny występuje pod numerem katalogowym 702-38-350 i jest wspólny dla obu pojemności.

Czy można dołożyć grzałkę elektryczną?

Zbiornik ma fabryczną mufę grzałki, czyli przyłącze przewidziane pod dogrzew elektryczny. Katalog producenta nie określa mocy grzałki, więc jej dobór należy potwierdzić z dokumentacją wybranego elementu.

Jakie jest maksymalne ciśnienie i temperatura pracy?

Zbiornik pracuje przy ciśnieniu do 0,6 MPa i temperaturze do 95°C. Dla czynnika grzewczego w wężownicy dopuszczalne wartości to 0,6 MPa oraz 100°C.

Ile wynosi gwarancja i czy jest serwis?

Gwarancja obejmuje 5 lat, a producent zapewnia serwis w systemie door to door. Wymiennik jest wyrobem polskim z atestem PZH.
