Wymiennik Elektromet Midi — duża powierzchnia wężownicy pod pompę ciepła

Wymiennik Elektromet Midi to pionowy zasobnik ciepłej wody użytkowej z wężownicą o powiększonej powierzchni wymiany, dostępny w pojemnościach 220 i 300 litrów. Konstrukcja została przygotowana pod współpracę z pompami ciepła, w tym z urządzeniami pracującymi na propanie R290, czyli źródłami o niskiej temperaturze zasilania. Producent oznacza go jako produkt polski z atestem PZH, objęty pięcioletnią gwarancją.

Parametry techniczne

Kluczowym parametrem tego zbiornika jest pole powierzchni wężownicy: 2,6 m² w wersji 220 l i 3,8 m² w wersji 300 l. To ono decyduje o tym, ile ciepła da się przekazać do wody przy niskim parametrze zasilania. W trybie 45/10/40°C, typowym dla pompy ciepła, moc grzewcza wynosi 9,3 kW dla modelu 220 l i 14,1 kW dla modelu 300 l, co przekłada się na wydajność c.w.u. odpowiednio 268 i 403 dm³/h. Przy zasilaniu 55/10/45°C moc rośnie do 18,4 i 27,8 kW, a przy 70/10/45°C — do 47,5 i 71,5 kW.

Pojemność użytkowa zbiornika to 203 dm³ w wersji 220 l oraz 291 dm³ w wersji 300 l. Wymagany przepływ wody grzewczej przez wężownicę wynosi 4,3 m³/h dla mniejszego i 6,2 m³/h dla większego modelu — to wartość, którą trzeba zestawić z wydajnością pompy obiegowej po stronie źródła ciepła. Maksymalne ciśnienie robocze zbiornika to 0,6 MPa przy temperaturze do 80°C, a czynnik grzewczy w wężownicy może pracować pod ciśnieniem 0,6 MPa i w temperaturze do 110°C.

Obie pojemności mają tę samą średnicę 650 mm. Różnią się wysokością: 1340 mm dla 220 l i 1805 mm dla 300 l. Maksymalna wysokość przy pochyleniu, istotna przy wnoszeniu i stawianiu urządzenia, to odpowiednio 1490 i 1920 mm. Masa własna wynosi 92 kg i 164 kg. Wersja 220 l ma klasę energetyczną B, wersja 300 l — klasę C.

Konstrukcja i materiały

Zbiornik ma budowę pionową stojącą, z obudową zewnętrzną wykonaną ze skayu w kolorze białym. Izolację termiczną stanowi warstwa polistyrenu o grubości 70 mm w obu pojemnościach — to ona ogranicza straty ciepła między cyklami pracy źródła i pozwala utrzymać temperaturę wody po zakończeniu ładowania zasobnika.

Wymiennik jest zabezpieczony antykorozyjnie anodą magnezową 2". Model 220 l wykorzystuje jedną anodę o numerze katalogowym 703-40-390. Model 300 l ma dwie anody: górną 703-40-200 i dolną 703-40-390. Na zbiorniku przewidziano mufę grzałki oraz miejsce na dodatkową grzałkę, a także króćce boczne.

Zastosowanie — z czym współpracuje

Elektromet Midi jest dedykowany pompom ciepła, w tym urządzeniom na propan R290. Powiększona powierzchnia wężownicy pozwala odebrać wymaganą moc przy niskiej temperaturze czynnika grzewczego — przy parametrze 45/10/40°C zbiornik oddaje 9,3 lub 14,1 kW zależnie od pojemności. Dopuszczalna temperatura czynnika grzewczego do 110°C oznacza, że wężownica przyjmie też zasilanie z wyżej temperaturowych źródeł ciepła. Mufa grzałki i miejsce na dodatkową grzałkę umożliwiają uzupełnienie układu o dogrzewanie elektryczne, a króćce boczne dają swobodę w rozprowadzeniu przyłączy.

Jak działa wymiennik z wężownicą?

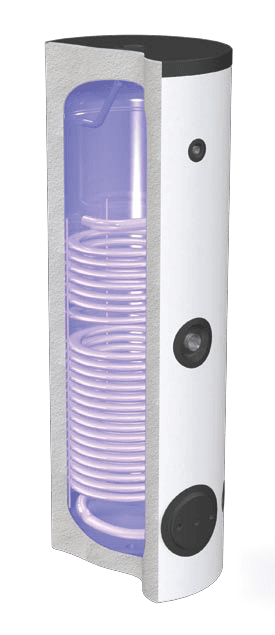

Woda użytkowa wypełnia zbiornik i jest podgrzewana pośrednio: czynnik grzewczy ze źródła ciepła krąży w wężownicy zanurzonej w zbiorniku i oddaje ciepło przez jej ściankę, bez mieszania się z wodą użytkową. Im większe pole powierzchni wężownicy, tym mniejsza różnica temperatur potrzebna do przekazania tej samej mocy — dlatego przy pompie ciepła, która zasila układ wodą o temperaturze rzędu 45°C, powierzchnia 2,6 lub 3,8 m² ma większe znaczenie niż sama pojemność zbiornika.

Dla kogo jest wymiennik Elektromet Midi?

Właściciel domu z pompą ciepła — powierzchnia wężownicy 2,6–3,8 m² i moc 9,3–14,1 kW przy parametrze 45/10/40°C pozwalają zachować sensowną wydajność c.w.u. bez podnoszenia temperatury zasilania.

Instalacja z pompą ciepła na propan R290 — producent wprost oznacza Midi jako zbiornik dedykowany temu czynnikowi.

Gospodarstwo 4–6-osobowe — pojemność użytkowa 291 dm³ w wersji 300 l i wydajność 403 dm³/h przy niskim parametrze obsłużą kilka punktów poboru pod rząd.

Instalacja mieszana, z kotłem jako drugim źródłem — dopuszczalna temperatura czynnika grzewczego 110°C i moc 47,5–71,5 kW przy 70/10/45°C dają zapas przy zasilaniu wysokotemperaturowym.

Jak dobrać pojemność — 220 czy 300 litrów?

Różnica w pojemności użytkowej to 203 wobec 291 dm³, ale realnie decyduje wydajność: przy parametrze pompy ciepła 45/10/40°C wersja 300 l daje 403 dm³/h wobec 268 dm³/h w wersji 220 l, czyli o połowę więcej. Warto zestawić to z ograniczeniami pomieszczenia — model 300 l ma 1805 mm wysokości i 164 kg masy, model 220 l odpowiednio 1340 mm i 92 kg. Średnica 650 mm jest wspólna dla obu wersji.

Gwarancja i producent

Wymiennik Elektromet Midi objęty jest 5-letnią gwarancją w obu klasach — B i C. Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic, a zbiornik jest oznaczony jako produkt polski z atestem PZH. Producent zapewnia serwis w formule door to door. Kody wyrobu to 055-22-201 dla wersji 220 l i 055-30-201 dla wersji 300 l.

Często zadawane pytania

Czy Elektromet Midi nadaje się do pompy ciepła na propan R290?

Tak. Producent oznacza Midi jako wymiennik dedykowany pompom ciepła na propan R290. Decyduje o tym powiększona powierzchnia wężownicy — 2,6 m² w wersji 220 l i 3,8 m² w wersji 300 l — która pozwala przekazać wymaganą moc przy niskiej temperaturze zasilania.

Czy w wymienniku można zainstalować grzałkę elektryczną?

Tak, zbiornik jest do tego przystosowany. Ma fabrycznie przewidzianą mufę grzałki oraz oznaczone miejsce na dodatkową grzałkę.

Ile anod magnezowych ma ten zbiornik?

Zależnie od pojemności: wersja 220 l ma jedną anodę magnezową 2" o numerze 703-40-390, a wersja 300 l dwie — górną 703-40-200 i dolną 703-40-390.

Czy zbiornik 300 l zmieści się w kotłowni o wysokości 2 metrów?

Tak. Wysokość całkowita modelu 300 l to 1805 mm, a maksymalna wysokość przy pochyleniu — 1920 mm, więc pomieszczenie o wysokości 2000 mm daje wystarczający prześwit także na etapie stawiania zbiornika. Model 220 l wymaga odpowiednio 1340 i 1490 mm.

Jakie ciśnienie wytrzymuje wymiennik Elektromet Midi?

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze do 80°C. Po stronie czynnika grzewczego dopuszczalne jest 0,6 MPa przy temperaturze do 110°C.

Ile wynosi gwarancja?

5 lat, dla obu wersji — 220 l w klasie B i 300 l w klasie C. Producent prowadzi serwis w systemie door to door.
