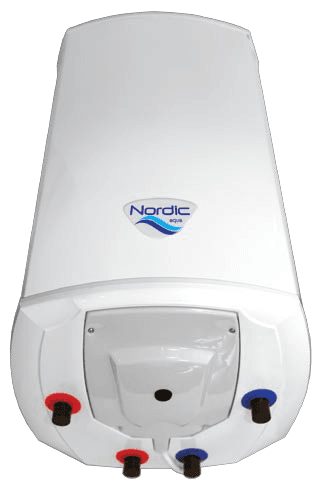

Elektromet Nordic Aqua — wiszący wymiennik c.w.u. z powiększoną wężownicą

Wymiennik Elektromet Nordic Aqua to pionowe urządzenie do przygotowania ciepłej wody użytkowej w wersji wiszącej, oferowane w czterech pojemnościach: 80, 100, 120 i 140 litrów. Cechą wyróżniającą serię jest wężownica o powiększonej powierzchni wymiany ciepła, dzięki której niewielki zbiornik utrzymuje wysoką stałą wydajność c.w.u. Przyłącza wyprowadzone są od dołu, a obudowa mieści się w stałym obrysie 454 mm szerokości i 470 mm głębokości niezależnie od pojemności.

Parametry techniczne

Pojemność użytkowa jest nieco mniejsza od nominalnej i rośnie od 73 dm³ w modelu 80 l, przez 91 i 110 dm³, do 128 dm³ w wersji 140 l. Równolegle powiększa się wężownica: jej powierzchnia wymiany zmienia się od 0,9 m² do 1,6 m², a pojemność wodna od 4,0 do 7,4 dm³. To właśnie ten parametr decyduje o dynamice pracy zasobnika.

Przy parametrach pomiarowych 70/10/45°C stała wydajność c.w.u. wynosi od 253 dm³/h w modelu 80 l, przez 308 i 368 dm³/h, do 450 dm³/h w wersji 140 l, przy stałej mocy grzewczej odpowiednio 11,5, 14,0, 16,5 i 20,4 kW. Każdy z czterech wariantów wymaga przy tym takiego samego przepływu wody grzewczej — 3 m³/h — co upraszcza dobór pompy obiegowej.

Maksymalne ciśnienie robocze wynosi 0,6 MPa zarówno po stronie zbiornika, jak i czynnika grzewczego. Zbiornik dopuszcza temperaturę do 80°C, obieg grzewczy w wężownicy — do 100°C. Masa urządzenia bez wody rośnie od 51 kg (80 l), przez 60 i 69 kg, do 77 kg (140 l), a wysokość całkowita od 865 mm do 1345 mm. Klasa energetyczna to B dla modelu 80 l oraz C dla pojemności 100, 120 i 140 litrów.

Konstrukcja i materiały

Płaszcz zewnętrzny wykonano z blachy malowanej, co daje gładką powierzchnię odporną na zabrudzenia w warunkach kotłowni. Wnętrze zbiornika zabezpiecza wymienna anoda magnezowa — producent przypisuje do każdej pojemności osobny numer katalogowy części zamiennej: 701-25-225 (80 l), 701-25-300 (100 l), 701-25-350 (120 l) i 701-30-270 (140 l). Anoda jest elementem eksploatacyjnym: jej okresowa kontrola i wymiana to podstawowy warunek długiej żywotności zbiornika c.w.u.

Zestaw przyłączy obejmuje zasilanie i powrót wody grzewczej (WE, WY) w gwincie G zewn. 3/4", zimną i ciepłą wodę użytkową (ZW, CW) w G zewn. 1/2" oraz osobny króciec cyrkulacji (CR) w G wewn. 1/2". Przewidziano także tuleję czujnika temperatury o średnicy ø13 mm, w której osadza się czujnik sterownika kotła lub regulatora ładowania zasobnika. Urządzenie posiada atest PZH, dopuszczający kontakt z wodą przeznaczoną do spożycia.

Zastosowanie — z czym współpracuje

Seria Nordic Aqua jest przewidziana do współpracy z kotłami gazowymi oraz kotłami na pellet. Dopuszczalna temperatura czynnika grzewczego do 100°C obejmuje typowe parametry pracy obu tych źródeł ciepła, a jednakowe dla wszystkich wariantów zapotrzebowanie wody grzewczej 3 m³/h pozwala zaprojektować obieg ładowania bez przeliczania go przy zmianie pojemności. Osobne przyłącze cyrkulacji umożliwia wpięcie pętli cyrkulacyjnej c.w.u. w instalacjach z długimi odcinkami do punktów poboru.

Jak działa wymiennik z wężownicą?

Woda grzewcza z kotła krąży w spiralnej wężownicy zanurzonej w zbiorniku i oddaje ciepło otaczającej ją wodzie użytkowej — oba obiegi pozostają całkowicie rozdzielone, a wymiana zachodzi wyłącznie przez ściankę rury. Im większa powierzchnia wężownicy, tym szybciej ciepło przechodzi do zbiornika, dlatego powiększona wężownica przekłada się wprost na wyższą stałą wydajność c.w.u. i krótszy czas odbudowy zapasu ciepłej wody po intensywnym poborze.

Dla kogo jest Elektromet Nordic Aqua?

Dla mieszkań i domów bez miejsca na zasobnik stojący — wersja wisząca o głębokości 470 mm i szerokości 454 mm zajmuje wyłącznie powierzchnię ściany, a nie podłogi.

Dla użytkowników kotłów gazowych i pelletowych — wymiennik Elektromet Nordic Aqua jest przeznaczony do obu tych źródeł ciepła i pracuje z czynnikiem o temperaturze do 100°C.

Dla rodzin o dużym jednoczesnym poborze wody — wariant 140 l zapewnia 450 dm³/h stałej wydajności c.w.u., co odpowiada pracy przy mocy grzewczej 20,4 kW.

Dla instalacji z cyrkulacją c.w.u. — dedykowany króciec CR w gwincie G wewn. 1/2" pozwala domknąć pętlę cyrkulacyjną bez dodatkowych trójników na wyjściu ciepłej wody.

Jak dobrać pojemność wymiennika?

Punktem wyjścia powinna być stała wydajność c.w.u., a nie sama pojemność zbiornika. Model 80 l dostarcza 253 dm³/h przy 11,5 kW, model 100 l — 308 dm³/h przy 14,0 kW, model 120 l — 368 dm³/h przy 16,5 kW, a model 140 l — 450 dm³/h przy 20,4 kW (wszystkie wartości dla warunków 70/10/45°C). Warto zestawić te liczby z mocą posiadanego kotła: jeśli źródło ciepła nie osiąga podanej mocy grzewczej, większy zbiornik nie wykorzysta pełnej wydajności wężownicy. Drugim kryterium jest nośność ściany i wysokość pomieszczenia — od 865 mm i 51 kg w wersji 80 l do 1345 mm i 77 kg w wersji 140 l bez wody.

Gwarancja i producent

Wymiennik objęty jest 5-letnią gwarancją, a producent zapewnia serwis w formule door to door. Nordic Aqua to polski produkt Zakładu Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc. Urządzenie posiada atest PZH.

Często zadawane pytania

Czy Nordic Aqua ma anodę magnezową?

Tak, każdy wariant wyposażony jest w anodę magnezową. Producent podaje dla niej osobny numer katalogowy zależny od pojemności: 701-25-225 dla 80 l, 701-25-300 dla 100 l, 701-25-350 dla 120 l i 701-30-270 dla 140 l, więc część zamienną można zamówić dokładnie do posiadanego modelu.

Ile ciepłej wody da wymiennik 100 l w ciągu godziny?

308 dm³ na godzinę przy parametrach 70/10/45°C. Oznacza to, że przy odpowiednio wydajnym kotle zbiornik 100-litrowy dostarcza w ciągu godziny ponad trzykrotność swojej pojemności, bo woda grzewcza dogrzewa go na bieżąco w trakcie poboru.

Czy wymiennik można powiesić na ścianie kotłowni?

Tak, cała seria jest przystosowana do montażu pionowego wiszącego. Przy planowaniu mocowania trzeba uwzględnić masę urządzenia bez wody — od 51 kg w modelu 80 l do 77 kg w modelu 140 l — powiększoną o masę wypełniającej go wody.

Do jakich kotłów pasuje Nordic Aqua?

Do kotłów gazowych i kotłów na pellet. Wężownica dopuszcza czynnik grzewczy o ciśnieniu do 0,6 MPa i temperaturze do 100°C, a przyłącza zasilania i powrotu wykonano w gwincie G zewn. 3/4".

Jaką klasę energetyczną ma Nordic Aqua?

Model 80 l ma klasę energetyczną B, a modele 100, 120 i 140 l — klasę C. Różnica wynika ze skali strat ciepła rosnących wraz z powierzchnią zbiornika.

Czy wymiennik ma przyłącze cyrkulacji?

Tak, wszystkie warianty mają dedykowany króciec cyrkulacji CR w gwincie G wewn. 1/2". Pozwala on wpiąć pętlę cyrkulacyjną c.w.u. bez ingerencji w wyjście ciepłej wody.

Jak wysoki jest wymiennik 140 l?

1345 mm wysokości całkowitej. Szerokość obudowy wynosi 454 mm, a głębokość 470 mm i są takie same dla wszystkich czterech pojemności — różni je wyłącznie wysokość, od 865 mm w wersji 80 l.
