Elektromet Nordic Combi Elektronik — ciepła woda z kotła i z prądu w jednym zbiorniku

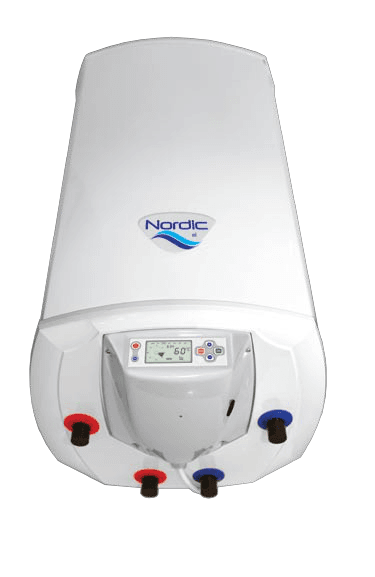

Wymiennik Elektromet Nordic Combi Elektronik to pionowy podgrzewacz wiszący z wężownicą o standardowej powierzchni wymiany, wyposażony dodatkowo w suchy element grzejny i programator tygodniowy. Ta sama pojemność c.w.u. może być więc podgrzewana wodą grzewczą z kotła w sezonie i energią elektryczną poza nim, bez stawiania obok osobnego bojlera. Seria obejmuje cztery pojemności: 80, 100, 120 i 140 litrów.

Parametry techniczne

Pojemność użytkowa jest niższa od nominalnej i rośnie od 73 dm³ w wersji 80 l, przez 91 dm³ i 110 dm³, do 128 dm³ w wersji 140 l. Równolegle powiększa się powierzchnia wężownicy — od 0,9 m² do 1,6 m² — a to ona decyduje o tempie przekazania ciepła z obiegu grzewczego do wody użytkowej.

Stała wydajność c.w.u. przy parametrach 70/10/45°C wynosi 253 dm³/h dla modelu 80 l, 308 dm³/h dla 100 l, 368 dm³/h dla 120 l i 450 dm³/h dla 140 l. Odpowiada temu stała moc grzewcza od 11,5 kW do 20,4 kW, przy zapotrzebowaniu wody grzewczej 3 m³/h jednakowym dla wszystkich czterech wariantów — to istotna informacja przy sprawdzaniu wydajności pompy obiegowej i przekroju rur zasilających wężownicę.

Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 80°C, natomiast obieg czynnika grzewczego wytrzymuje 0,6 MPa i 100°C. Suchy element grzejny COMBI 2400 to dwie sekcje po 1,2 kW zasilane napięciem 230 V, czyli 2,4 kW mocy elektrycznej dostępnej niezależnie od pracy kotła. Każdy wariant ma klasę energetyczną C.

Konstrukcja i materiały

Zbiornik jest izolowany pianką poliuretanową, a płaszcz zewnętrzny wykonano z blachy malowanej. Urządzenie przystosowane jest do pracy w pozycji pionowej, w zawieszeniu na ścianie, z króćcami wyprowadzonymi od dołu — układ typowy dla kotłowni, w których wymiennik pracuje bezpośrednio pod kotłem wiszącym.

Wysokość obudowy (wymiar A) rośnie od 900 mm w wersji 80 l, przez 1060 mm i 1220 mm, do 1380 mm w wersji 140 l; odpowiadający jej wymiar B mieści się w zakresie 420–900 mm. Masa podgrzewacza bez wody to 51, 60, 69 i 77 kg — wartość, którą trzeba zestawić z nośnością ściany, pamiętając o dodatkowym ciężarze napełnionego zbiornika.

Ochronę antykorozyjną uzupełnia anoda magnezowa; producent podaje osobny numer katalogowy części dla każdej pojemności, od 701-25-225 dla wersji 80 l do 701-30-270 dla wersji 140 l. Zbiornik ma też otwór czujnika temperatury o średnicy 13 mm.

Zastosowanie — z czym współpracuje

Wymiennik jest przeznaczony do współpracy z kotłami pelletowymi i kotłami gazowymi. Zasilanie i powrót wody grzewczej (WE i WY) mają przyłącza G zewnętrzny ¾", zimna i ciepła woda (ZW i CW) — G zewnętrzny ½", a osobny króciec cyrkulacji (CR) wykonano w gwincie G wewnętrzny ½", co pozwala włączyć zbiornik w instalację z pompą cyrkulacyjną i skrócić czas oczekiwania na ciepłą wodę w odległych punktach poboru.

Jak działa wymiennik z wężownicą i grzałką?

Woda grzewcza z kotła krąży w spiralnej wężownicy zanurzonej w zbiorniku i oddaje ciepło otaczającej ją wodzie użytkowej — oba obiegi pozostają rozdzielone, nie mieszają się. Gdy kocioł nie pracuje, funkcję źródła ciepła przejmuje suchy element grzejny 2 x 1,2 kW, umieszczony w tulei i nieprzylegający bezpośrednio do wody, a programator tygodniowy pozwala rozpisać godziny grzania na poszczególne dni, na przykład ograniczając pracę grzałki do tańszej taryfy nocnej.

Dla kogo jest Nordic Combi Elektronik?

Właściciel domu z kotłem gazowym lub pelletowym — katalogowe przeznaczenie serii, a przyłącza ¾" i pionowy montaż wiszący pasują do typowej kotłowni z kotłem naściennym.

Gospodarstwo wyłączające kocioł latem — 2,4 kW mocy elektrycznej i programator tygodniowy pozwalają utrzymać c.w.u. poza sezonem grzewczym bez rozpalania kotła.

Kotłownia o ograniczonej powierzchni podłogi — zbiornik wisi na ścianie, a najmniejszy wariant ma zaledwie 900 mm wysokości obudowy.

Instalacja z cyrkulacją c.w.u. — osobny króciec CR G wewn. ½" jest fabrycznie przewidziany, nie trzeba go dorabiać na trójniku.

Jak dobrać pojemność?

Punktem wyjścia jest pojemność użytkowa i stała wydajność c.w.u., a nie sama pojemność nominalna. Wersja 80 l daje 73 dm³ zapasu i 253 dm³/h ciągłej wydajności przy 70/10/45°C, wersja 140 l — 128 dm³ i 450 dm³/h. Im większy jednoczesny pobór (dwie łazienki, wanna), tym wyżej w tym zakresie warto sięgnąć. Trzeba jednak sprawdzić, czy źródło ciepła pokryje stałą moc grzewczą wybranego wariantu: 11,5 kW w modelu 80 l rośnie do 20,4 kW w modelu 140 l, przy niezmiennym przepływie 3 m³/h po stronie wody grzewczej.

Gwarancja i producent

Wymiennik Elektromet Nordic Combi Elektronik objęty jest 5-letnią gwarancją i posiada atest PZH. To polski produkt Zakładu Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc, objęty serwisem producenta w formule door to door. W Termo-Expert kupisz go w sprawdzonym sklepie z doradztwem technicznym przed zakupem i zwrotem w ciągu 33 dni.

Często zadawane pytania

Czy ten wymiennik podgrzeje wodę, gdy kocioł nie pracuje?

Tak. Zbiornik ma suchy element grzejny COMBI 2400 o mocy 2 x 1,2 kW na 230 V, więc działa jak podgrzewacz elektryczny również przy wyłączonym kotle. Programator tygodniowy pozwala ustawić godziny grzania osobno dla poszczególnych dni.

Ile ciepłej wody daje w ciągu godziny?

Od 253 do 450 dm³ na godzinę, zależnie od pojemności, przy parametrach 70/10/45°C. Model 80 l osiąga 253 dm³/h, 100 l — 308 dm³/h, 120 l — 368 dm³/h, a 140 l — 450 dm³/h.

Czy wymiennik można postawić na podłodze?

Nie. Jest to konstrukcja pionowa wisząca, przystosowana do zawieszenia na ścianie, z króćcami wyprowadzonymi od dołu. Przy doborze miejsca trzeba uwzględnić masę pustego zbiornika, czyli od 51 kg w wersji 80 l do 77 kg w wersji 140 l.

Czy jest w nim anoda magnezowa?

Tak, zbiornik ma anodę magnezową, a producent podaje numer katalogowy części zamiennej dla każdej pojemności: 701-25-225 (80 l), 701-25-300 (100 l), 701-25-350 (120 l) i 701-30-270 (140 l).

Jakie przyłącza trzeba przygotować?

Zasilanie i powrót wody grzewczej to G zewnętrzny ¾", zimna i ciepła woda — G zewnętrzny ½", a cyrkulacja — G wewnętrzny ½". Dodatkowo przewidziano otwór czujnika temperatury o średnicy 13 mm.

Do jakich kotłów pasuje?

Do kotłów pelletowych i gazowych — takie przeznaczenie podaje katalog producenta. Kocioł powinien pokryć stałą moc grzewczą wybranego wariantu, od 11,5 kW do 20,4 kW, przy przepływie wody grzewczej 3 m³/h.
