Elektromet OEM Mini 100, 120, 150 MG

Elektromet OEM Mini MG — ciepła woda z kotła gazowego bez zajmowania pół kotłowni

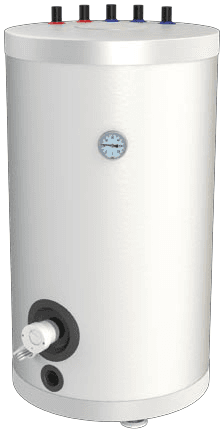

Wymiennik Elektromet OEM Mini MG to pionowy zasobnik stojący z wężownicą o standardowej powierzchni wymiany, zaprojektowany do współpracy z kotłem gazowym. Jego cechą rozpoznawczą są króćce wyprowadzone od góry, dzięki którym przewody zasilania i powrotu wężownicy trafiają wprost do kotła wiszącego nad urządzeniem. Do wyboru są cztery pojemności: 100, 120, 150 i 180 litrów.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 102 l w wersji 100, 114 l w wersji 120, 144 l w wersji 150 i 183 l w wersji 180. Wężownica ma powierzchnię wymiany od 1,2 m² w najmniejszym modelu, przez 1,4 m² w wersjach 120 i 150, do 1,6 m² w modelu 180, przy pojemności wodnej odpowiednio 5,27 l, 6,1 l i 9,5 l.

Przy parametrach 70/10/45°C stała moc grzewcza rośnie od 28 kW w wersji 100 l, przez 32,7 kW w wersjach 120 i 150 l, do 37,3 kW w wersji 180 l. Odpowiada temu stała wydajność c.w.u. od 680 do 826 litrów na godzinę. Wydajność początkowa przy temperaturze początkowej 50°C to 220 l/10 min w modelu 100 l i aż 293 l/10 min w modelu 180 l — to parametr, który decyduje o komforcie w szczycie porannym.

Straty postojowe pozostają niskie w całej rodzinie: 28 W przy 100 l, 32 W przy 120 l, 36 W przy 150 l i 42 W przy 180 l. Wszystkie warianty mają klasę energetyczną A. Maksymalne ciśnienie i temperatura robocza zbiornika to 0,6 MPa i 95°C, a po stronie czynnika grzewczego 0,6 MPa i 100°C. Zapotrzebowanie na wodę grzewczą mieści się w przedziale 2,2–3,0 m³/h, przy oporze przepływu w wężownicy od 40 do 68 mbar.

Konstrukcja i materiały

Zbiornik zamknięty jest w obudowie z tworzywa, pod którą pracuje izolacja z pianki poliuretanowej PUR — to ona odpowiada za jednocyfrowe w skali doby straty ciepła i klasę A. Wnętrze chroni anoda magnezowa osadzona w mufie Gwew 2", z osobnym numerem katalogowym dla każdej pojemności: 703-25-300 dla 100 l, 703-25-350 dla 120 l, 703-30-270 dla 150 l i 703-40-330 dla 180 l.

Zestaw przyłączy obejmuje ciepłą wodę użytkową, wlot zimnej wody oraz wlot i wylot wody grzewczej — wszystkie Gzew 3/4" — a także cyrkulację Gzew 3/4", kapilarę zamkniętą 1/2", mocowanie termometru Gwew 1/2" i spust Gwew 1/2". Fabryczna mufa Gwew 1 1/2" przyjmuje zespół grzewczy ElK mini o mocy 1,5 kW, 2 kW lub 3 kW (6/4"), który nie wchodzi w standardowe wyposażenie wymiennika MINI MG i zamawia się osobno.

Masa pustego urządzenia to 64 kg dla 100 l, 71 kg dla 120 l, 76 kg dla 150 l i 88 kg dla 180 l. Wszystkie modele mają konstrukcję pionową stojącą.

Zastosowanie — z czym współpracuje

Wymiennik Elektromet OEM Mini MG jest przeznaczony do kotłów gazowych, a układ króćców górnych upraszcza połączenie z kotłem dwufunkcyjnym lub jednofunkcyjnym zawieszonym na ścianie. Zapotrzebowanie na wodę grzewczą 2,2–3,0 m³/h i opór przepływu poniżej 70 mbar mieszczą się w możliwościach typowej pompy obiegowej kotła. Gniazdo termometru i przyłącze cyrkulacji pozwalają rozbudować instalację o pomiar temperatury i pętlę cyrkulacyjną c.w.u. w domu z długimi odcinkami rur.

Jak działa wymiennik z wężownicą?

Woda grzewcza z kotła krąży w spiralnej wężownicy zanurzonej w zbiorniku i oddaje ciepło wodzie użytkowej przez ściankę rury — oba obiegi pozostają rozdzielone, więc czynnik grzewczy nigdy nie miesza się z wodą z kranu. Im większa powierzchnia wymiany, tym szybciej zbiornik odbiera moc od kotła: 1,6 m² w wersji 180 l przekłada się na 37,3 kW stałej mocy grzewczej, podczas gdy 1,2 m² w wersji 100 l daje 28 kW. Izolacja PUR utrzymuje temperaturę między cyklami grzania, ograniczając liczbę załączeń palnika.

Dla kogo jest Elektromet OEM Mini MG?

Właściciel domu z kotłem gazowym wiszącym w kotłowni — króćce górne skracają odcinki przyłączeniowe i pozwalają ustawić wymiennik bezpośrednio pod kotłem.

Rodzina 2–3 osobowa — wersja 100 lub 120 l z wydajnością początkową 220–257 l w ciągu 10 minut pokrywa poranną serię pryszniców.

Gospodarstwo 4–5 osobowe z wanną — model 180 l daje 293 l w 10 minut i 826 l/h pracy ciągłej, co obsługuje jednoczesny pobór w dwóch punktach.

Inwestor liczący koszt eksploatacji — klasa energetyczna A i straty postojowe od 28 W oznaczają niewielkie dogrzewanie zbiornika poza godzinami rozbioru.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest wydajność początkowa c.w.u., czyli ilość wody 45-stopniowej dostępna w pierwszych 10 minutach: 220 l (100 l), 257 l (120 i 150 l) oraz 293 l (180 l). Drugim kryterium jest miejsce w kotłowni — wysokość waha się od 770 mm w modelu 100 l do 1045 mm w modelu 120 l, a średnica od 565 mm (120 l) do 715 mm (180 l). Wersja 120 l jest najsmuklejsza w rodzinie i sprawdza się we wnękach o ograniczonej szerokości, natomiast wersja 100 l — najniższa, ale o średnicy 625 mm — trafia pod niskie skosy. Warto też sprawdzić, czy moc kotła odpowiada stałej mocy grzewczej wybranego wariantu.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc. Wymienniki MINI MG objęte są 5-letnią gwarancją, mają atest PZH i są oznaczone jako polski produkt. Elektromet prowadzi serwis producenta w formule door to door. Kody wyrobu to 062-10-101/MG, 062-12-101/MG, 062-15-101/MG i 062-18-101/MG — wszystkie w wykonaniu OEM-W z obudową z tworzywa, izolacją PUR i mufą grzałek.

Często zadawane pytania

Czy w komplecie jest grzałka elektryczna?

Nie, grzałka nie wchodzi w standardowe wyposażenie wymiennika MINI MG. Zbiornik ma fabryczną mufę Gwew 1 1/2" przygotowaną pod zespół grzewczy ElK mini o mocy 1,5 kW, 2 kW lub 3 kW z przyłączem 6/4", który zamawia się oddzielnie.

Czy wymiennik ma anodę magnezową?

Tak, anoda magnezowa jest osadzona w mufie Gwew 2". Każda pojemność ma własny numer katalogowy anody na wymianę: 703-25-300 (100 l), 703-25-350 (120 l), 703-30-270 (150 l) i 703-40-330 (180 l).

Czy zmieści się w kotłowni o niskim stropie?

Najniższy jest model 100 l o wysokości 770 mm. Pozostałe warianty mają 980 mm (150 l), 1030 mm (180 l) i 1045 mm (120 l) — do każdej z tych wartości trzeba doliczyć zapas na króćce wyprowadzone od góry.

Jaki kocioł gazowy będzie pasował?

Kocioł powinien pokryć stałą moc grzewczą wybranego wariantu: 28 kW przy 100 l, 32,7 kW przy 120 i 150 l oraz 37,3 kW przy 180 l, przy przepływie wody grzewczej 2,2–3,0 m³/h. Temperatura czynnika grzewczego nie może przekroczyć 100°C, a ciśnienie 0,6 MPa.

Ile ciepłej wody dostanę rano?

Od 220 do 293 litrów w ciągu pierwszych 10 minut, zależnie od pojemności, przy parametrach 70/10/45°C i temperaturze początkowej 50°C. Po wyczerpaniu tego zapasu wymiennik pracuje z wydajnością ciągłą 680–826 l/h.

Ile wynosi gwarancja?

5 lat. Producent zapewnia serwis w systemie door to door, a wyrób posiada atest PZH.
