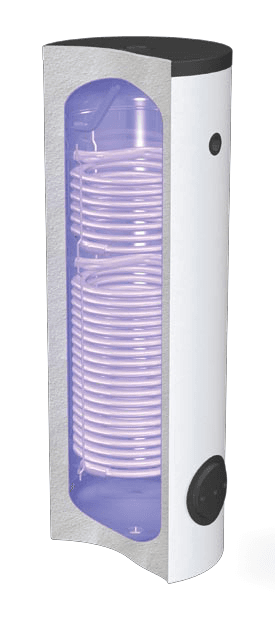

Elektromet PC DUO — dwie niezależne wężownice o bardzo dużej powierzchni wymiany

Wymiennik c.w.u. Elektromet PC DUO to pionowy, stojący zbiornik z dwiema niezależnymi wężownicami, dostępny w pojemnościach 300, 450 i 750 litrów. Dolna wężownica ma ponad dwukrotnie większą powierzchnię wymiany ciepła niż górna, co jest układem typowym dla instalacji dwuźródłowej: większy wymiennik przejmuje ciepło ze źródła niskotemperaturowego, mniejszy pracuje ze źródłem o wysokim parametrze zasilania. Producent deklaruje przystosowanie konstrukcji do pomp ciepła na propan R290 i obejmuje urządzenie 5-letnią gwarancją.

Parametry techniczne

Pojemność użytkowa zbiornika to 280 dm³ w modelu 300 DUO, 406 dm³ w 450 DUO i 720 dm³ w 750 DUO. Powierzchnia wężownicy górnej wynosi kolejno 1,35, 1,2 i 2,1 m², a dolnej 3,30, 3,5 i 4,5 m² — to właśnie ta różnica decyduje o podziale zadań między dwa źródła ciepła.

Przy parametrach 70/10/45°C dolna wężownica zapewnia wydajność c.w.u. 1540 l/h (300 DUO), 1727 l/h (450 DUO) i 1960 l/h (750 DUO), co odpowiada mocy grzewczej 62,7, 70,3 i 79 kW. Górna wężownica daje w tych samych warunkach 630, 700 i 1073 l/h, czyli 26, 28,5 i 44 kW. Przy pracy niskotemperaturowej 45/10/40°C, bliższej realnym warunkom pompy ciepła, wydajność dolnej wężownicy spada do 340, 381 i 460 l/h przy mocy 11,9, 13,4 i 15,2 kW.

Zbiornik pracuje pod ciśnieniem roboczym do 0,6 MPa. Maksymalna temperatura robocza zbiornika to 80°C w wersjach 300 i 450 l oraz 95°C w wersji 750 l. Czynnik grzewczy w wężownicach modeli 300 i 450 l może osiągać 1,6 MPa i 105°C, w modelu 750 l — 0,6 MPa i 100°C. Klasa efektywności energetycznej to C dla pojemności 300 l i B dla 450 l; dla wersji 750 l katalog nie podaje oznaczenia.

Konstrukcja i materiały

Wymiennik ma obudowę ze skayu w kolorze białym i rozbieralną izolację termiczną, co ułatwia wprowadzenie zbiornika przez wąskie przejścia i drzwi kotłowni. Warstwę izolacyjną stanowi 70 mm polistyrenu w modelu 300 DUO, 100 mm polistyrenu w 450 DUO oraz 100 mm poliuretanu w 750 DUO — im grubsza i lepsza izolacja, tym mniejsze straty ciepła zbiornika utrzymywanego w gotowości.

Zbiornik zabezpieczają dwie anody magnezowe, górna i dolna, umieszczone w przekroju pod kątem 45°; producent podaje dla nich osobne numery katalogowe, więc wymiana zużytej anody nie wymaga szukania zamiennika. Króćce wyprowadzone są bocznie i obejmują przyłącza obu wężownic, wody zimnej i ciepłej, cyrkulacji oraz czujników, a osobna mufa pozwala uzbroić zbiornik w grzałkę elektryczną. Masa urządzenia w obudowie skay to około 148 kg (300 l), 185 kg (450 l) i 300 kg (750 l).

Zastosowanie — z czym współpracuje

Wymiennik c.w.u. Elektromet PC DUO przewidziano do współpracy z kotłami gazowymi i z pompami ciepła, w tym z pompami na czynnik propan R290. Dwie niezależne wężownice pozwalają podłączyć oba źródła jednocześnie i sterować nimi osobno — pompa ciepła pracuje na dolnej wężownicy w trybie ciągłym, a kocioł dogrzewa zasób przez wężownicę górną w szczycie rozbioru. Zakres ciśnień i temperatur czynnika grzewczego obejmuje typowe instalacje zamknięte niskotemperaturowe oraz układy kotłowe o wyższym parametrze zasilania.

Jak działa wymiennik z dwiema wężownicami?

Woda użytkowa wypełnia zbiornik, a ciepło przekazują jej rurowe wężownice zanurzone w tej wodzie i zasilane czynnikiem grzewczym z instalacji. Im większa powierzchnia wężownicy, tym więcej ciepła da się przekazać przy małej różnicy temperatur — dlatego dolna wężownica o powierzchni 3,30–4,5 m² jest w stanie odbierać moc ze źródła zasilanego wodą o temperaturze 45°C, przy której mały wymiennik praktycznie przestaje działać. Rozdzielenie obiegów na dwie niezależne wężownice pozwala każdemu źródłu pracować w swoim optymalnym punkcie bez wzajemnego mieszania czynników.

Dla kogo jest Elektromet PC DUO?

• Właściciel domu z pompą ciepła na propan R290 — producent wskazuje ten wymiennik jako dedykowany takim jednostkom.
• Instalacja hybrydowa kocioł gazowy plus pompa ciepła — dwie niezależne wężownice obsługują oba źródła bez sprzęgła i bez naprzemiennego przełączania.
• Rodzina z kilkoma łazienkami — wersje 450 i 750 l dają 406 i 720 dm³ pojemności użytkowej, więc jednoczesny rozbiór nie kończy się chłodną wodą.
• Obiekt o wysokim zapotrzebowaniu na c.w.u. — model 750 DUO osiąga 1960 l/h przy 70/10/45°C i wytrzymuje temperaturę roboczą zbiornika do 95°C.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest pojemność użytkowa i wydajność ciągła przy parametrach, jakimi realnie dysponuje instalacja. Dla kotła gazowego pracującego przy 70/10/45°C nawet model 300 DUO daje 1540 l/h z dolnej wężownicy, ale ta sama wężownica przy zasilaniu 45/10/40°C z pompy ciepła zapewnia już tylko 340 l/h — dlatego w instalacjach opartych głównie na pompie ciepła zapas pojemności ma większe znaczenie niż w układach kotłowych. Trzeba też sprawdzić kotłownię: wysokość wynosi 1805, 1840 i 1970 mm, a przy pochylaniu podczas wnoszenia urządzenie potrzebuje odpowiednio 1918, 2009 i 2205 mm prześwitu przy średnicy 650, 806 i 990 mm.

Gwarancja i producent

Urządzenie objęte jest 5-letnią gwarancją, a producent prowadzi serwis w formule door to door. PC DUO to polski produkt Zakładu Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc, posiadający atest PZH, czyli dopuszczenie do kontaktu z wodą przeznaczoną do spożycia. Wersja o pojemności 750 l realizowana jest jako wykonanie na zamówienie. W Termo-Expert możesz skorzystać z doradztwa technicznego przed zakupem i z 33-dniowego prawa zwrotu.

Często zadawane pytania

Czy PC DUO nadaje się do pompy ciepła na propan R290?

Tak — producent wskazuje ten wymiennik jako dedykowany pompom ciepła na propan R290. Decyduje o tym duża powierzchnia dolnej wężownicy, od 3,30 do 4,5 m², która pozwala odebrać moc ze źródła o niskiej temperaturze zasilania.

Czy w zbiorniku jest anoda magnezowa?

Tak, każdy model ma dwie anody magnezowe — górną i dolną. Producent podaje dla nich osobne numery katalogowe, różne dla poszczególnych pojemności, więc anodę wymienną dobiera się do konkretnej wersji.

Czy mogę dołożyć grzałkę elektryczną?

Tak, zbiornik ma fabryczną mufę grzałki. Katalog nie określa mocy ani typu grzałki, dlatego jej dobór warto skonsultować przed zakupem.

Czy wymiennik zmieści się w kotłowni o wysokości 2 m?

Model 300 DUO tak, pozostałe wymagają sprawdzenia. Wysokość samego zbiornika to 1805–1970 mm, ale przy wnoszeniu i stawianiu urządzenie pochyla się i potrzebuje 1918 mm (300 l), 2009 mm (450 l) lub 2205 mm (750 l) wolnej przestrzeni.

Jaką klasę energetyczną ma PC DUO?

Model 300 l ma klasę C, a model 450 l klasę B. Dla wersji 750 l katalog producenta nie podaje oznaczenia klasy efektywności energetycznej.

Ile wynosi gwarancja?

Gwarancja obejmuje 5 lat. Producent zapewnia serwis w formule door to door, co oznacza obsługę zgłoszenia bez konieczności samodzielnego dostarczania urządzenia.
