Elektromet PC

Wymiennik c.w.u. Elektromet PC — bardzo duża powierzchnia wężownicy dla pomp ciepła

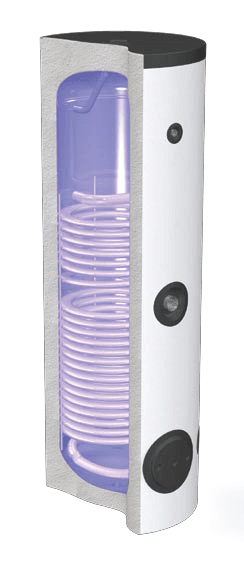

Wymiennik c.w.u. Elektromet PC to pionowy, stojący zbiornik z wężownicą o bardzo dużej powierzchni wymiany ciepła, dostępny w czterech pojemnościach: 300, 450, 750 i 1000 litrów. Seria jest w katalogu producenta oznaczona jako przeznaczona do pomp ciepła, w tym pomp ciepła na propan R290, a także do współpracy z kotłami gazowymi. Wyrób powstaje w Polsce i posiada atest PZH.

Rozbudowana wężownica to w tej konstrukcji parametr decydujący: im większe pole wymiany, tym niższa temperatura zasilania wystarcza do naładowania zasobnika, co bezpośrednio przekłada się na współczynnik pracy pompy ciepła.

Parametry techniczne

Pole powierzchni wężownicy rośnie od 4,65 m² w modelu 300 l, przez 5,5 m² w wersji 450 l i 6,6 m² w wersji 750 l, aż do 8,2 m² w największym zbiorniku 1000 l. Odpowiada temu pojemność samej wężownicy: od 24,5 dm³ do 42,2 dm³ czynnika grzewczego. Pojemność użytkowa zbiornika wynosi 283 dm³ w modelu 300 l i 402,5 dm³ w modelu 450 l, natomiast wersje 750 i 1000 l podawane są jako 750 i 1000 dm³.

Moc grzewcza zależy od parametrów obiegu. Przy 70/10/45°C, typowych dla kotła gazowego, wynosi od 89,3 kW (300 l) do 155,8 kW (1000 l), a wydajność ciągła c.w.u. sięga odpowiednio 2194–3828 l/h. Przy parametrach niskotemperaturowych 45/10/40°C, charakterystycznych dla pompy ciepła, moc wymiany to 16,92–29,52 kW, a wydajność c.w.u. 485–846 l/h. Wariant pośredni 55/10/45°C daje 35,25–61,5 kW i 866–1511 l/h.

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa we wszystkich pojemnościach. Maksymalna temperatura robocza to 80°C dla modeli WGJ-PC 300 i WGJ-PC 450 oraz 95°C dla WGJ-PC 750 i WGJ-PC 1000. Po stronie czynnika grzewczego mniejsze zbiorniki przyjmują 1,6 MPa i 105°C, większe — 0,6 MPa i 100°C. Etykieta energetyczna to klasa C dla pojemności 300 l i klasa B dla 450 l.

Konstrukcja i materiały

Wymiennik ma obudowę zewnętrzną ze skayu w kolorze białym. Izolację termiczną stanowi 70 mm pianki poliestrowej w modelu 300 l, 100 mm pianki poliestrowej w modelu 450 l oraz 100 mm miękkiej pianki poliuretanowej w zbiornikach 750 i 1000 l. Dwie największe pojemności mają izolację rozbieralną, co ułatwia wprowadzenie zbiornika przez wąskie przejścia w kotłowni.

Króćce wyprowadzone są bocznie, a konstrukcja przewiduje miejsce na dodatkową grzałkę elektryczną. Zbiornik zabezpieczają dwie anody magnezowe — górna i dolna — dla których producent podaje osobne numery katalogowe części zamiennych, różne dla poszczególnych pojemności.

Wymiary i masa rosną wraz z pojemnością: wysokość 1880 mm i średnica 650 mm przy 300 l, 1840 × 810 mm przy 450 l, 1970 × 990 mm przy 750 l oraz 2030 × 1110 mm przy 1000 l. Masa ogrzewacza w obudowie skay to odpowiednio ok. 145, 181, 350 i 430 kg. Wykonanie jest pionowe stojące.

Zastosowanie — z czym współpracuje

Podstawowym źródłem ciepła dla serii PC jest pompa ciepła, także w wersji z czynnikiem propanowym R290. Duża powierzchnia wężownicy pozwala odebrać moc również przy niskiej temperaturze zasilania, dlatego zbiornik sprawdza się w instalacjach niskotemperaturowych. Producent wskazuje także współpracę z kotłami gazowymi, gdzie przy zasilaniu 70°C wymiennik pracuje z pełną, kilkudziesięciokilowatową mocą wymiany.

Jak działa wymiennik z wężownicą?

Czynnik grzewczy ze źródła ciepła krąży w spiralnej rurze zanurzonej w wodzie użytkowej i oddaje jej ciepło przez ściankę, bez mieszania obu obiegów. Ilość przekazanej mocy zależy od pola powierzchni wężownicy i różnicy temperatur między czynnikiem a wodą. Dlatego przy pompie ciepła, która zasila instalację wodą o niskiej temperaturze, powiększenie wężownicy do 4,65–8,2 m² jest warunkiem uzyskania sensownej wydajności c.w.u.

Dla kogo jest wymiennik c.w.u. Elektromet PC?

Dla domów z pompą ciepła — wężownica o powierzchni 4,65 m² już w najmniejszym modelu 300 l pozwala pracować przy zasilaniu 45°C z wydajnością 485 l/h.

Dla instalacji z pompą ciepła na propan R290 — producent oznacza serię PC jako dedykowaną do tego typu urządzeń.

Dla budynków wielorodzinnych i obiektów usługowych — pojemności 750 i 1000 l z wydajnością do 3828 l/h przy zasilaniu 70°C obsługują wiele punktów poboru równocześnie.

Dla kotłowni o utrudnionym dostępie — rozbieralna izolacja w wersjach 750 i 1000 l pozwala wprowadzić zbiornik częściowo rozłożony.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest wydajność c.w.u. przy parametrach faktycznie panujących w instalacji, a nie sama liczba litrów. Przy zasilaniu z pompy ciepła (45/10/40°C) modele dają kolejno 485, 568, 681 i 846 l/h, natomiast przy kotle gazowym (70/10/45°C) już 2194–3828 l/h. Warto też sprawdzić maksymalną wysokość przy pochyleniu — od 1989 mm dla 300 l do 2314 mm dla 1000 l — bo to ona decyduje o możliwości wniesienia zbiornika do pomieszczenia.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc. Na wymienniki serii PC obowiązuje 5 lat gwarancji, a katalog wskazuje serwis producenta realizowany w formule door to door. Wyrób jest oznaczony jako polski produkt i posiada atest PZH.

Często zadawane pytania

Czy wymiennik Elektromet PC nadaje się do pompy ciepła?

Tak, to jego podstawowe przeznaczenie. Producent oznacza serię PC jako przeznaczoną do pomp ciepła, w tym pomp na propan R290, właśnie ze względu na powiększoną wężownicę o powierzchni od 4,65 do 8,2 m².

Czy mogę dołożyć grzałkę elektryczną?

Tak, konstrukcja przewiduje miejsce na dodatkową grzałkę. Katalog nie podaje jej mocy ani modelu, więc dobór należy potwierdzić przed zakupem.

Czy wymiennik ma anodę magnezową?

Tak, ma dwie — górną i dolną. Producent podaje dla nich osobne numery katalogowe części zamiennych, inne dla pojemności 300 i 450 l, inne dla 750 i 1000 l.

Czy zbiornik 1000 l zmieści się w niskiej kotłowni?

Model 1000 l ma 2030 mm wysokości i 1110 mm średnicy, a przy pochyleniu potrzebuje 2314 mm prześwitu. To ta druga wartość decyduje o możliwości wniesienia zbiornika przez drzwi i korytarz.

Jaka jest klasa energetyczna tych wymienników?

Model 300 l ma klasę C, a model 450 l klasę B. Dla pojemności 750 i 1000 l katalog producenta nie podaje klasy energetycznej.

Jakie ciśnienie wytrzymuje zbiornik?

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa w każdej pojemności. Po stronie czynnika grzewczego modele 300 i 450 l dopuszczają 1,6 MPa, a modele 750 i 1000 l — 0,6 MPa.
