Elektromet SQ 100, 120, 150

Elektromet SQ 100, 120, 150 — ciepła woda użytkowa z kotła gazowego

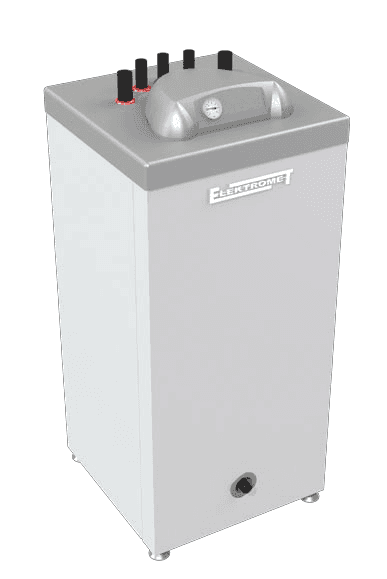

Wymiennik Elektromet SQ z wężownicą to pionowy, stojący zbiornik c.w.u. przeznaczony do współpracy z kotłem gazowym, dostępny w trzech pojemnościach: 100, 120 i 150 litrów. Wężownica spiralna o standardowej powierzchni wymiany przekazuje ciepło z wody grzewczej do wody użytkowej, a wszystkie króćce przyłączeniowe wyprowadzone są od góry. Produkt oznaczono klasą efektywności energetycznej B i objęto atestem PZH.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 98 l w modelu WGJ-SQ 100, 129 l w WGJ-SQ 120 i 158 l w WGJ-SQ 150. Wraz z pojemnością rośnie powierzchnia wymiany ciepła: od 0,95 m² przez 1,1 m² do 1,25 m², przy pojemności samej wężownicy odpowiednio 7,6, 9 i 10 litrów.

Stała moc grzewcza w warunkach 70/10/45°C — czyli przy wodzie grzewczej 70°C na wejściu do wężownicy, wodzie użytkowej 10°C na zasilaniu i c.w.u. podgrzewanej do 45°C — wynosi 21, 24 i 28 kW. Odpowiada to stałej wydajności c.w.u. na poziomie 515, 590 i 680 l/h. Współczynnik wydajności N_L przy temperaturze początkowej 50°C rośnie od 1,0 do 1,2.

Zapotrzebowanie wody grzewczej jest jednakowe dla wszystkich trzech wersji i wynosi 2,2 m³/h, natomiast opór przepływu wody w wężownicy rośnie od 20 mbar w wersji 100 l, przez 25 mbar, do 30 mbar w wersji 150 l. Maksymalne ciśnienie robocze zbiornika to 0,6 MPa przy temperaturze do 80°C; po stronie czynnika grzewczego dopuszczalne jest 0,6 MPa i 100°C. Masa własna wymiennika to 81, 91 i 105 kg.

Katalog podaje wymiar L równy 1150 mm dla wersji 100 l i 150 l oraz 1000 mm dla wersji 120 l, przy wymiarze Lmax odpowiednio 1280, 1330 i 1200 mm. Wymiary A i B wynoszą 505 mm w modelu 100 l oraz 615 mm w modelach 120 l i 150 l.

Konstrukcja i materiały

Zbiornik wykonano w konstrukcji blaszanej z wężownicą, a materiałem zewnętrznym jest blacha malowana. Wymiennik Elektromet SQ z wężownicą pracuje w pozycji pionowej stojącej i jest wyposażony w anodę magnezową, oznaczoną na rysunku technicznym symbolem AM. Anoda ma własny numer katalogowy dla każdej pojemności: 703-25-300 dla 100 l, 703-25-350 dla 120 l i 703-30-270 dla 150 l, co ułatwia zamówienie części przy okresowej wymianie. Króćce górne obejmują zasilanie i powrót wody grzewczej w gwincie 1", cyrkulację, zimną i ciepłą wodę w 3/4" oraz tuleję czujnika temperatury i spust wody w 1/2".

Zastosowanie — z czym współpracuje

Seria SQ została zaprojektowana do kotłów gazowych. Wężownica o standardowej powierzchni wymiany dobrze pracuje z wysokoparametrowym czynnikiem grzewczym — dane katalogowe odnoszą się do zasilania o temperaturze 70°C. Tuleja czujnika temperatury pozwala włączyć zbiornik w automatykę kotła i sterować ładowaniem c.w.u., a osobny króciec cyrkulacji umożliwia podłączenie obiegu cyrkulacyjnego w instalacji z rozległym rozprowadzeniem ciepłej wody.

Jak działa wymiennik z wężownicą?

Woda grzewcza z kotła przepływa przez wężownicę spiralną zanurzoną w zbiorniku i oddaje ciepło zgromadzonej wodzie użytkowej, nie mieszając się z nią — obiegi pozostają rozdzielone. Ciepła woda odbierana jest górnym króćcem CW, a w jej miejsce dopływa zimna woda króćcem ZW. Im większa powierzchnia wymiany, tym wyższa stała moc grzewcza i tym szybciej zbiornik odtwarza zapas c.w.u. po dużym rozbiorze.

Dla kogo jest Elektromet SQ?

Dla użytkownika kotła gazowego bez wbudowanego zasobnika — wymiennik przejmuje przygotowanie c.w.u., korzystając z tego samego źródła ciepła.

Dla instalacji z ograniczoną powierzchnią kotłowni — konstrukcja pionowa stojąca z króćcami górnymi zajmuje niewielki rzut, a wersja 100 l ma wymiary A i B równe 505 mm.

Dla domu z cyrkulacją ciepłej wody — osobne przyłącze CR 3/4" pozwala domknąć obieg cyrkulacyjny bez dodatkowych trójników.

Dla inwestora ceniącego dostępność części serwisowych — anoda magnezowa ma podany numer katalogowy dla każdego wariantu.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest stała wydajność c.w.u. i współczynnik N_L, a nie sama pojemność zbiornika. Wersja 100 l oferuje 515 l/h i N_L = 1,0, wersja 120 l — 590 l/h i N_L = 1,1, a wersja 150 l — 680 l/h i N_L = 1,2. Im więcej równocześnie pracujących punktów poboru, tym wyżej warto sięgnąć w tej skali. Warto też sprawdzić, czy kocioł pokryje stałą moc grzewczą wybranego wariantu — od 21 do 28 kW — oraz przepływ wody grzewczej 2,2 m³/h.

Gwarancja i producent

Wymienniki serii SQ objęte są 5-letnią gwarancją oraz serwisem producenta w formule door to door. Produkt posiada atest PZH i jest wytwarzany w Polsce przez Zakład Urządzeń Grzewczych Elektromet. Klasa efektywności energetycznej dla wszystkich trzech pojemności to B.

Często zadawane pytania

Do jakiego źródła ciepła pasuje wymiennik Elektromet SQ?

Do kotłów gazowych. Katalog producenta wprost wskazuje takie przeznaczenie serii SQ, a parametry wydajności podano dla wody grzewczej o temperaturze 70°C na wejściu do wężownicy.

Czy wymiennik ma anodę magnezową?

Tak, anoda magnezowa jest elementem wyposażenia i widnieje na rysunku technicznym pod oznaczeniem AM. Do każdej pojemności przypisano osobny numer katalogowy anody: 703-25-300 (100 l), 703-25-350 (120 l), 703-30-270 (150 l).

Gdzie wyprowadzone są przyłącza?

Wszystkie króćce znajdują się u góry zbiornika. Zasilanie i powrót wody grzewczej mają gwint 1", cyrkulacja oraz zimna i ciepła woda 3/4", a czujnik temperatury i spust wody 1/2".

Jakie ciśnienie i temperaturę wytrzymuje zbiornik?

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze do 80°C. Po stronie czynnika grzewczego dopuszczalne wartości to 0,6 MPa i 100°C.

Ile lat gwarancji obejmuje ten wymiennik?

Pięć lat. Producent zapewnia dodatkowo serwis w formule door to door.

Czy wymiennik ma atest PZH?

Tak, seria SQ jest oznaczona jako produkt z atestem PZH. To potwierdzenie dopuszczenia do kontaktu z wodą przeznaczoną do spożycia.
