Wymiennik c.w.u. Elektromet TRIO — trzy niezależne obiegi w jednym zbiorniku

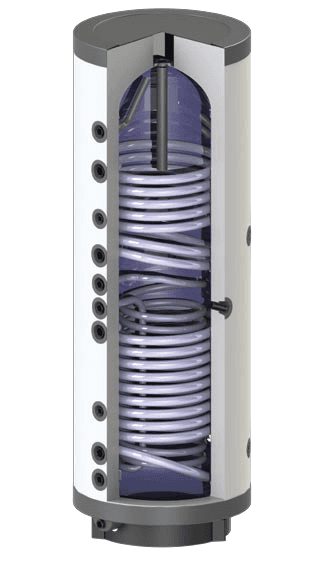

Wymiennik c.w.u. Elektromet TRIO to pionowy zbiornik stojący z trzema niezależnymi wężownicami o standardowej powierzchni wymiany, dostępny w pojemnościach 300, 400 i 500 litrów. Każda wężownica obsługuje odrębny obieg wody grzewczej, dzięki czemu jeden zasobnik ciepłej wody użytkowej może współpracować równocześnie z trzema źródłami ciepła. Konstrukcja ma atest PZH i pięcioletnią gwarancję producenta.

Parametry techniczne

Pojemność nominalna 300, 400 i 500 litrów przekłada się na pojemność użytkową zbiornika wynoszącą odpowiednio 291, 402 i 461 dm³. Powierzchnia wymiany rośnie wraz z wielkością wymiennika: wężownica dolna ma od 1,4 m² w modelu 300 l do 1,9 m² w modelu 500 l, środkowa od 1,2 do 1,4 m², a górna od 1,0 do 1,4 m². Pojemność wodna samych wężownic mieści się w zakresie od 5,4 dm³ (środkowa w wersji 300 l) do 10,7 dm³ (dolna w wersji 500 l).

Moc grzewcza w warunkach 70/10/45°C sięga 29,6 kW dla wężownicy dolnej w modelu 300 l, 33,6 kW w modelu 400 l i 39,9 kW w modelu 500 l. Wydajność ciepłej wody użytkowej w tych samych warunkach wynosi odpowiednio 727, 826 i 980 dm³/h z wężownicy dolnej. Wymagany przepływ wody grzewczej mieści się w przedziale od 1,6 do 3,0 m³/h zależnie od wężownicy i pojemności. Ciśnienie robocze wynosi 0,6 MPa dla wersji 400 i 500 l. Klasa efektywności energetycznej to B dla pojemności 400 i 500 l oraz C dla 300 l.

Konstrukcja i materiały

Zbiornik zamknięty jest w obudowie z tworzywa, a materiałem zewnętrznym jest skay. Izolację termiczną stanowi 70 mm pianki poliestyrenowej w modelu 300 l oraz 100 mm pianki poliuretanowej w modelach 400 i 500 l — grubsza warstwa izolacji w większych pojemnościach przekłada się na wyższą klasę energetyczną. Waga pustego urządzenia to około 150 kg (300 l), 195 kg (400 l) i 220 kg (500 l).

Zbiornik zabezpieczony jest anodą magnezową. Wersje 400 i 500 l mają dwie mufy anodowe — górną i dolną (numery katalogowe anod 703-40-500 oraz odpowiednio 701-30-200 i 702-30-270), model 300 l wykorzystuje anodę górną 703-40-430. Standardem jest wyczystka Ø120 mm dająca dostęp do wnętrza zbiornika, mufa grzałki 1½" oraz miejsce na dodatkową grzałkę. Króćce wyprowadzone są bocznie: przyłącza c.w.u. i zimnej wody to 1¼" w modelach 400 i 500 l oraz ¾" w modelu 300 l, wężownice mają gwint 1", cyrkulacja ¾", spust ¾". Przewidziano także mufy czujników temperatury ⅜" i mufę termometru ½".

Zastosowanie — z czym współpracuje

Katalog producenta wskazuje cztery grupy źródeł ciepła: pompy ciepła, kotły pelletowe, kolektory słoneczne i kotły gazowe. Trzy niezależne wężownice pozwalają przypisać każdemu z tych obiegów własną powierzchnię wymiany, a ich rozmieszczenie na różnych wysokościach zbiornika odpowiada charakterystyce źródeł — wężownica dolna o największej powierzchni pracuje w najzimniejszej strefie wody, co sprzyja niskotemperaturowym źródłom takim jak pompa ciepła czy instalacja solarna. Mufa cyrkulacji ¾" umożliwia włączenie obiegu cyrkulacyjnego c.w.u., a mufa grzałki 1½" — dogrzewanie elektryczne.

Jak działa wymiennik z trzema wężownicami?

Woda użytkowa wpływa do zbiornika przez króciec zimnej wody w dolnej części i ogrzewa się od wężownic, przez które przepływa woda grzewcza z podłączonych źródeł ciepła. Ponieważ obiegi są od siebie oddzielone, każde źródło może pracować niezależnie i w innym czasie — bez mieszania czynników grzewczych. Ciepła woda odbierana jest górnym króćcem, z najcieplejszej strefy zbiornika. Rozdzielenie wężownic na dolną, środkową i górną wykorzystuje naturalne uwarstwienie temperatury wody w pionowym zbiorniku.

Dla kogo jest Elektromet TRIO?

Inwestor łączący pompę ciepła z kotłem — dwie osobne wężownice pozwalają zachować rozdzielone obiegi, a wężownica dolna o mocy do 39,9 kW przyjmuje najwięcej energii z niskotemperaturowego źródła.

Właściciel instalacji z kolektorami słonecznymi — trzecia wężownica przyjmuje ciepło solarne bez rezygnacji z pozostałych źródeł, a pojemność użytkowa 291–461 dm³ pozwala zmagazynować nadwyżkę z dnia słonecznego.

Gospodarstwo z kotłem na pellet — bezwładność kotła podajnikowego znajduje bufor w dużym zbiorniku, a wydajność c.w.u. do 980 dm³/h obsługuje kilka punktów poboru naraz.

Dom z dużym jednoczesnym rozbiorem ciepłej wody — wersja 500 l z pojemnością użytkową 461 dm³ i przyłączami 1¼" jest przygotowana pod większe natężenia przepływu.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest pojemność użytkowa, a nie nominalna: 291 dm³ dla wersji 300 l, 402 dm³ dla 400 l i 461 dm³ dla 500 l. Drugim kryterium jest wydajność c.w.u. w warunkach 70/10/45°C, która dla wężownicy dolnej rośnie od 727 przez 826 do 980 dm³/h — to ona decyduje, ile ciepłej wody urządzenie odtworzy w ciągu godziny pracy źródła. Trzecie kryterium to miejsce: model 300 l ma średnicę 650 mm, modele 400 i 500 l — 810 mm. Warto też sprawdzić moc wężownicy względem mocy planowanego źródła ciepła oraz wymagany przepływ wody grzewczej, od 1,6 do 3,0 m³/h.

Gwarancja i producent

Wymiennik c.w.u. Elektromet TRIO objęty jest 5-letnią gwarancją i posiada atest PZH. Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc — to polski produkt, a producent prowadzi serwis w formule door to door. Przed zakupem służymy doradztwem technicznym; sprzedaż prowadzimy ze zwrotem w ciągu 33 dni.

Często zadawane pytania

Czy wymiennik TRIO ma anodę magnezową?

Tak. Modele 400 i 500 l mają dwie mufy anodowe — górną i dolną, z anodami o numerach katalogowych 703-40-500 oraz 701-30-200 (400 l) i 702-30-270 (500 l). Model 300 l wyposażony jest w anodę górną 703-40-430 montowaną w mufie 2".

Czy można dołożyć grzałkę elektryczną?

Tak. Każdy model ma mufę grzałki 1½" oraz przewidziane miejsce na dodatkową grzałkę. Grzałka nie wchodzi w skład wymiennika.

Czy wymiennik zmieści się w niskiej kotłowni?

Decyduje nie wysokość samego zbiornika, lecz wysokość przy pochyleniu potrzebna do wstawienia urządzenia. Dla modelu 300 l wynosi ona 1918 mm przy wysokości własnej 1805 mm, dla 400 l — 1974 mm przy 1800 mm, a dla 500 l — 2167 mm przy 2010 mm.

Ile ciepłej wody wymiennik przygotuje w ciągu godziny?

W warunkach 70/10/45°C wężownica dolna daje 727 dm³/h w wersji 300 l, 826 dm³/h w wersji 400 l i 980 dm³/h w wersji 500 l. Wężownice środkowa i górna mają odpowiednio niższą wydajność, od 504 do 727 dm³/h.

Czym różnią się modele 300, 400 i 500 litrów?

Poza pojemnością — powierzchnią wężownic, izolacją i klasą energetyczną. Model 300 l ma izolację 70 mm pianki poliestyrenowej i klasę C, modele 400 i 500 l — 100 mm pianki poliuretanowej i klasę B. Różnią się też przyłącza wody użytkowej: ¾" w wersji 300 l wobec 1¼" w większych.

Czy do jednego zbiornika można podłączyć pompę ciepła i kolektory słoneczne jednocześnie?

Tak — wężownice są od siebie niezależne, więc każde źródło pracuje na własnym obiegu. Katalog producenta wymienia pompy ciepła, kolektory słoneczne, kotły gazowe i kotły pelletowe jako przewidziane źródła współpracujące.
