Elektromet Turbo

Elektromet Turbo — ciepła woda bez zajmowania podłogi w kotłowni

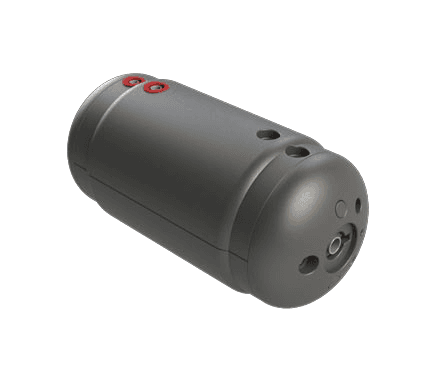

Wymiennik poziomy Elektromet Turbo to dwupłaszczowy zbiornik ciepłej wody użytkowej w wykonaniu wiszącym, dostępny w siedmiu wariantach o pojemności od 80 do 250 litrów. Zamiast wężownicy zanurzonej w wodzie użytkowej pracuje tu płaszcz grzewczy otaczający zbiornik, a całość zamknięto w obudowie z twardego polistyrenu. Konstrukcja pozioma pozwala umieścić urządzenie nad kotłem lub przy ścianie kotłowni, tam gdzie na stojący zasobnik zwyczajnie brakuje miejsca.

Parametry techniczne

Pojemność użytkowa wariantów wynosi kolejno 82, 104, 118, 132, 192 i 245 dm³ — jest więc nieco niższa od pojemności nominalnej podanej w nazwie modelu. Pole powierzchni wymiany ciepła rośnie od 0,6 m² w wersji 80-litrowej do 1,42 m² w największym wymienniku 250 l, co bezpośrednio przekłada się na wydajność c.w.u. mierzoną w warunkach 70/10/45°C: od 357 dm³/h do 870 dm³/h.

Moc grzewcza w tych samych warunkach obejmuje zakres od 15,4 kW (80 l) przez 22 kW (120 l) i 25,3 kW (140 l) aż do 33 kW w modelu 250-litrowym. Wymagany przepływ wody grzewczej rośnie od 1,35 do 2,6 m³/h, przy czym opór hydrauliczny zachowuje się odwrotnie — strata ciśnienia maleje z 32 mbar w najmniejszym wymienniku do 26 mbar w wariantach 200 i 250 l, bo większy płaszcz stawia strumieniowi mniejszy opór.

Zbiornik wody użytkowej pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 80°C. Obieg czynnika grzewczego ma osobne limity: 0,2 MPa i 100°C. Klasa energetyczna to A dla pojemności 80, 100, 120 i 140 litrów oraz C dla wariantów 200 i 250 l. Masa urządzenia bez wody rośnie od około 33 kg do około 90 kg — przy montażu wiszącym większych pojemności ma to znaczenie dla doboru ściany i wsporników.

Konstrukcja i materiały

Wymiennik dwupłaszczowy WGJ-g TURBO składa się ze zbiornika wody użytkowej opłaszczowanego komorą, przez którą przepływa woda kotłowa. Materiałem zewnętrznym jest twardy polistyren, pełniący jednocześnie funkcję obudowy i konstrukcji nośnej izolacji. Warstwa izolacyjna to 52 mm polistyrenu i 40 mm pianki poliuretanowej w modelach 80–140 l oraz 50 mm polistyrenu w wariantach 200 i 250 l.

Zbiornik zabezpieczono korkiem anody magnezowej o przyłączu 1 1/4" (pojemności 80–140 l) lub 2" (200 i 250 l); producent podaje numery katalogowe anod dla każdej wielkości. Wyposażenie uzupełniają mufa grzałki MG 1 1/2" zamknięta korkiem KG tej samej wielkości, mufa cyrkulacji MC 1/2" oraz rurka termometryczna ø12 mm. Wersja na podkowę o pojemności 140 l ma dodatkową mufę MP, a wysokość samej podkowy wynosi 200 mm. Wyrób posiada atest PZH i jest produkowany w Polsce.

Zastosowanie — z czym współpracuje

Katalog przypisuje wymiennik do kotłów tradycyjnych oraz kotłów pelletowych. Woda kotłowa doprowadzana jest mufą WE 1" i odprowadzana mufą WY 1", natomiast obieg wody użytkowej korzysta z przyłączy 3/4" — dopływ zimnej wody ZW i odpływ ciepłej wody CW. Mufa cyrkulacji 1/2" pozwala włączyć zbiornik w obieg cyrkulacyjny c.w.u., dzięki czemu ciepła woda pojawia się w odległym punkcie czerpalnym bez długiego spustu.

Wszystkie warianty dostarczane są bez grzałki elektrycznej, ale mufa grzałki 1 1/2" pozostaje dostępna — to miejsce na dogrzew elektryczny poza sezonem grzewczym. Urządzenie jest przystosowane do montażu poziomego w pozycji wiszącej.

Jak działa wymiennik dwupłaszczowy?

W wymienniku dwupłaszczowym woda grzewcza z kotła nie miesza się z wodą użytkową — krąży w szczelinie między dwoma płaszczami, oddając ciepło przez całą powierzchnię ścianki zbiornika. Powierzchnia wymiany jest więc rozłożona na obwodzie zasobnika, a nie skupiona na rurze wężownicy. Im większe pole tej powierzchni, tym szybszy przyrost temperatury wody użytkowej: 0,95 m² w modelu 140 l daje wydajność 638 dm³/h, podczas gdy 0,6 m² w wersji 80 l pozwala uzyskać 357 dm³/h przy tych samych parametrach zasilania.

Dla kogo jest Elektromet Turbo?

Właściciel małej kotłowni — pozioma konstrukcja wisząca uwalnia powierzchnię podłogi, którą zająłby zasobnik stojący o podobnej pojemności.

Użytkownik kotła na pellet — urządzenie jest oznaczone jako przeznaczone do kotłów pelletowych i tradycyjnych, przy czynniku grzewczym do 0,2 MPa i 100°C.

Rodzina o dużym zapotrzebowaniu na c.w.u. — warianty 200 i 250 l dają 815 i 870 dm³/h przy mocy 31 i 33 kW, co obsługuje kilka punktów czerpalnych.

Osoba planująca dogrzew elektryczny — mufa grzałki 1 1/2" pozwala później uzupełnić instalację o grzałkę bez wymiany zbiornika.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest wydajność ciepłej wody użytkowej w warunkach 70/10/45°C, a nie sama pojemność. Wariant 80 l zapewnia 357 dm³/h, 120 l — 550 dm³/h, 140 l — 638 dm³/h, a 250 l — 870 dm³/h. Warto zestawić tę wartość z liczbą jednocześnie używanych punktów czerpalnych i sprawdzić, czy kocioł dostarczy wymagany przepływ wody grzewczej: od 1,35 m³/h dla najmniejszego modelu do 2,6 m³/h dla największego. Znaczenie ma też klasa energetyczna — pojemności do 140 l mają klasę A, warianty 200 i 250 l klasę C.

Gwarancja i producent

Producent udziela 6 lat gwarancji dla pojemności do 160 litrów, co obejmuje warianty 80, 100, 120 i 140 l wraz z wykonaniem na podkowę. Katalog deklaruje również serwis producenta w formule door to door. Wyrób powstaje w Zakładzie Urządzeń Grzewczych ELEKTROMET w Gołuszowicach koło Głubczyc i posiada atest PZH.

Często zadawane pytania

Czy wymiennik Elektromet Turbo ma grzałkę elektryczną?

Nie, wszystkie warianty dostarczane są bez grzałki. Zbiornik ma jednak mufę grzałki MG 1 1/2" zamkniętą korkiem KG, więc grzałkę można zamontować później jako dodatkowe źródło ciepła.

Czy potrzebuję anody magnezowej?

Tak, anoda jest elementem ochrony zbiornika i wymaga okresowej kontroli. Korek anody ma przyłącze 1 1/4" w pojemnościach 80–140 l oraz 2" w wariantach 200 i 250 l, a producent podaje osobny numer katalogowy anody dla każdej wielkości.

Czy wymiennik można powiesić na ścianie?

Tak, to konstrukcja pozioma wisząca. Przy doborze mocowania trzeba uwzględnić masę urządzenia bez wody — od około 33 kg w modelu 80 l do około 90 kg w wersji 250 l — powiększoną o masę napełnienia.

Ile miejsca zajmuje wymiennik 140 l?

Średnica zewnętrzna z izolacją polistyrenową wynosi 532 mm, a wymiar H to 1220 mm. Największy model 250 l ma odpowiednio 640 mm i 1430 mm.

Czym różni się wersja na podkowę?

To wykonanie o pojemności 140 l przystosowane do montażu na podkowie o wysokości 200 mm, wyposażone dodatkowo w mufę MP. Pozostałe przyłącza i parametry pracy pozostają takie jak w standardowym modelu 140-litrowym.

Jak długo trwa gwarancja?

Sześć lat dla pojemności do 160 litrów. Warunek obejmuje warianty 80, 100, 120 i 140 l, w tym wykonanie na podkowę.
