Elektromet Venus Plus

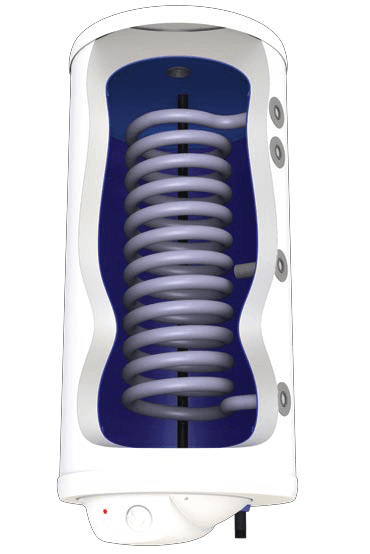

Elektromet Venus Plus — wiszący wymiennik c.w.u. z wężownicą i grzałką

Wymiennik Elektromet Venus Plus to pionowe urządzenie wiszące z wężownicą o standardowej powierzchni wymiany, wyposażone dodatkowo w grzałkę elektryczną o mocy 1,5 kW. Dostępny jest w czterech pojemnościach — 80, 100, 120 i 140 litrów — a każda z nich występuje w wersji z króćcami wyprowadzonymi z lewej albo z prawej strony. Dwa niezależne źródła podgrzewu w jednej obudowie pozwalają przygotowywać ciepłą wodę użytkową zarówno z kotła, jak i z prądu.

Parametry techniczne

Pojemność nominalna nie jest tożsama z pojemnością użytkową: zbiornik 80-litrowy mieści 68 dm³, 100-litrowy 86 dm³, 120-litrowy 112 dm³, a 140-litrowy 132 dm³. To ta druga wartość decyduje o realnym zapasie ciepłej wody między cyklami podgrzewu.

Powierzchnia wymiany ciepła wynosi 0,6 m² w modelach 80 i 100 l oraz 0,9 m² w modelach 120 i 140 l, przy pojemności wężownicy odpowiednio 2,8 i 5,7 dm³. Przekłada się to bezpośrednio na moc grzewczą wężownicy: 15 kW dla dwóch mniejszych pojemności i 20 kW dla dwóch większych, mierzone w warunkach 70/10/45°C. W tych samych warunkach wydajność c.w.u. sięga 370 dm³/h przy wężownicy 0,6 m² i 490 dm³/h przy 0,9 m². Wskaźnik mocy N rośnie z 1,8 do 3,0.

Obieg grzewczy projektowany jest na przepływ 1,5 m³/h, przy którym strata ciśnienia na wężownicy wynosi 40 mbar — to wartość istotna przy doborze pompy obiegowej. Zbiornik pracuje pod ciśnieniem maksymalnym 0,6 MPa i w temperaturze do 80°C, natomiast czynnik grzewczy w wężownicy może mieć do 0,6 MPa i do 100°C.

Grzałka o mocy znamionowej 1,5 kW zasilana jest napięciem 230 V, a zakres regulacji temperatury obejmuje przedział od 35 do 80°C. Masa własna urządzenia wynosi od 52 kg w wersji 80 l, przez 67 kg i 70 kg, do 73 kg w wersji 140 l; po napełnieniu dochodzi jeszcze ciężar wody, co trzeba uwzględnić przy ocenie nośności ściany.

Konstrukcja i materiały

Zbiornik pokryty jest izolacją z polistyrenu, a całość zamyka obudowa z blachy malowanej — rozwiązanie odporne na uszkodzenia mechaniczne w warunkach kotłowni. Ochronę antykorozyjną zapewnia anoda magnezowa osadzona na szpilce M6 w korku grzałki, co oznacza, że kontrola anody i obsługa grzałki odbywają się w tym samym miejscu.

Średnica zewnętrzna wynosi 430 mm dla pojemności 80 i 100 l oraz 455 mm dla 120 i 140 l. Wysokość całkowita rośnie od 960 mm w modelu 80 l, przez 1150 mm i 1190 mm, do 1360 mm w modelu 140 l. Urządzenie przystosowane jest do pracy w pozycji pionowej, w wersji wiszącej.

Zastosowanie — z czym współpracuje

Venus Plus przeznaczony jest do współpracy z kotłami gazowymi oraz kotłami na pellet. Wężownica odbiera ciepło z obiegu kotłowego, a grzałka elektryczna przejmuje przygotowanie c.w.u. wtedy, gdy kocioł nie pracuje — poza sezonem grzewczym albo w okresach przestoju. Króćce wyprowadzone są bocznie: przyłącza wody użytkowej mają gwint 1/2 cala, króciec czujnika temperatury również 1/2 cala. Króćce wężownicy to 3/4 cala w modelach 80 i 100 l oraz 1 cal w modelach 120 i 140 l, a przyłącze cyrkulacji odpowiednio 1/2 cala i 3/4 cala.

Jak działa wymiennik z wężownicą i grzałką?

Czynnik grzewczy z kotła przepływa przez wężownicę zanurzoną w zbiorniku i oddaje ciepło otaczającej ją wodzie użytkowej, nie mieszając się z nią — oba obiegi pozostają hydraulicznie rozdzielone. Woda podgrzana zbiera się w górnej części zbiornika, skąd trafia do punktów poboru, a zimna napływa od dołu. Gdy obieg kotłowy jest wyłączony, tę samą wodę podgrzewa grzałka 1,5 kW sterowana termostatem w zakresie 35–80°C. Króciec czujnika temperatury pozwala włączyć wymiennik w automatykę kotła.

Dla kogo jest Elektromet Venus Plus?

Dla użytkowników kotłów gazowych i pelletowych — wężownica o mocy 15 lub 20 kW pozwala wykorzystać moc kotła do szybkiego przygotowania wody, z wydajnością 370 lub 490 dm³/h.

Dla kotłowni z ograniczoną powierzchnią podłogi — konstrukcja wisząca o średnicy 430 lub 455 mm zwalnia miejsce pod urządzeniem.

Dla wymieniających stary wymiennik — dostępność wersji lewej i prawej z króćcami bocznymi ułatwia dopasowanie do istniejącego rozprowadzenia rur bez ich przekładania.

Dla domów używających ciepłej wody także latem — grzałka 1,5 kW utrzymuje c.w.u. bez uruchamiania kotła.

Jak dobrać pojemność wymiennika?

Punktem odniesienia powinna być pojemność użytkowa i wydajność c.w.u., a nie sama nazwa modelu. Między wersją 100 l a 120 l przebiega wyraźna granica techniczna: powierzchnia wężownicy rośnie z 0,6 do 0,9 m², moc grzewcza z 15 do 20 kW, a wydajność z 370 do 490 dm³/h. Jeżeli zapotrzebowanie na ciepłą wodę jest zmienne i pojawiają się szczyty poboru, model 120 lub 140 l odbudowuje zapas wyraźnie szybciej. Warto też sprawdzić wysokość: od 960 mm w wersji 80 l do 1360 mm w wersji 140 l.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych Elektromet z Gołuszowic — to polski produkt objęty 5-letnią gwarancją. Wymiennik posiada atest PZH, a producent prowadzi serwis w formule door to door. Wszystkie warianty mają klasę energetyczną C.

Często zadawane pytania

Czym różni się wersja lewa od prawej?

Stroną, po której wyprowadzone są króćce. W wersji oznaczonej literą L wyjście znajduje się z lewej strony, w wersji P — z prawej. Parametry techniczne obu wersji są identyczne, wybór zależy wyłącznie od układu rur w kotłowni.

Czy wymiennik ma anodę magnezową?

Tak. Anoda magnezowa osadzona jest na szpilce M6 w korku grzałki, więc dostęp do niej uzyskuje się w tym samym punkcie co do grzałki.

Czy grzałka wystarczy, gdy kocioł nie pracuje?

Tak, grzałka o mocy 1,5 kW zasilana z sieci 230 V jest samodzielnym źródłem podgrzewu wody. Temperaturę ustawia się w zakresie od 35 do 80°C, niezależnie od pracy obiegu kotłowego.

Ile ciepłej wody naprawdę mieści zbiornik 100 l?

Pojemność użytkowa modelu 100 l wynosi 86 dm³. Wartości użytkowe dla pozostałych wersji to 68 dm³ (80 l), 112 dm³ (120 l) i 132 dm³ (140 l).

Jakie ciśnienie wytrzymuje wymiennik?

Ciśnienie robocze wynosi 0,6 MPa zarówno dla zbiornika, jak i dla czynnika grzewczego w wężownicy. Maksymalna temperatura wody w zbiorniku to 80°C, a czynnika grzewczego 100°C.

Ile wynosi gwarancja?

Gwarancja obejmuje 5 lat. Producent prowadzi serwis w systemie door to door, a urządzenie posiada atest PZH.
