Elektromet WPS 100, 120, 150

Elektromet WPS 100, 120, 150 — ciepła woda użytkowa z kotła gazowego lub pelletowego

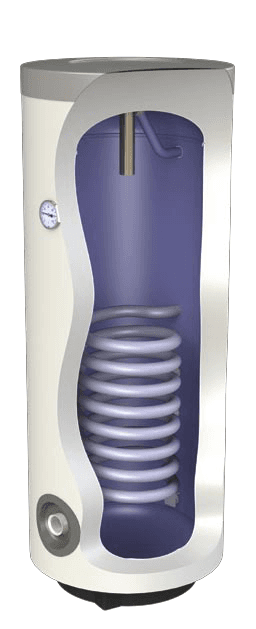

Wymiennik Elektromet WPS z wężownicą to pionowy, stojący zbiornik c.w.u. dostępny w trzech pojemnościach: 100, 120 i 150 litrów. Wężownica spiralna o standardowej powierzchni wymiany 0,9 m² przejmuje ciepło z wody grzewczej krążącej w obiegu kotła i oddaje je wodzie użytkowej, a stalowy zbiornik pokryty od wewnątrz emalią ceramiczną odpowiada za trwałość całego układu. Obudowa dostępna jest w wersji z tworzywa sztucznego albo ze skayu w pięciu kolorach — białym, czerwonym, niebieskim, szarym i zielonym.

Parametry techniczne

Trzy pojemności nominalne — 100, 120 i 150 dm³ — przekładają się na pojemność użytkową zbiornika wynoszącą odpowiednio 104, 116 i 147 dm³. Wężownica ma we wszystkich trzech wielkościach identyczne parametry: powierzchnię wymiany ciepła 0,9 m² i pojemność 5,0 dm³, co oznacza, że o różnicy między modelami decyduje wyłącznie zapas zmagazynowanej wody, a nie szybkość jej podgrzewania.

Przy parametrach obliczeniowych 70/10/45°C (70°C na wejściu do wężownicy, 10°C wody zimnej na zasilaniu, 45°C na wyjściu c.w.u.) wymiennik osiąga moc grzewczą 18,0 kW i wydajność 441 litrów ciepłej wody na godzinę. Wymaga przy tym przepływu wody grzewczej 1,5 m³/h, a opór hydrauliczny wężownicy wynosi 30 mbar — to wartość, którą trzeba uwzględnić przy doborze pompy obiegowej ładującej zasobnik.

Zbiornik pracuje pod maksymalnym ciśnieniem roboczym 0,6 MPa w temperaturze do 80°C, natomiast czynnik grzewczy w wężownicy może mieć do 0,6 MPa i 100°C. Klasa efektywności energetycznej to A dla pojemności 100 i 120 litrów oraz B dla 150 litrów. Wszystkie modele mają tę samą średnicę 560 mm, różnią się wysokością: 1110 mm (100 l), 1260 mm (120 l) i 1460 mm (150 l). Masa własna rośnie od 46 kg przez 51 kg do 55 kg.

Konstrukcja i materiały

Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną — to powłoka oddzielająca wodę użytkową od podłoża stalowego. Ochronę antykorozyjną uzupełnia anoda magnezowa wkręcana w mufę 2", z osobnym numerem katalogowym dla każdej pojemności: 703-25-300 dla modelu 100 l, 703-25-350 dla 120 l oraz 703-30-270 dla 150 l. Anoda jest elementem zużywalnym i podlega okresowej kontroli.

Izolację termiczną stanowi warstwa 70 mm pianki poliuretanowej, nakładana bezszwowo na płaszcz zbiornika i osłonięta obudową zewnętrzną z tworzywa sztucznego lub ze skayu. Wszystkie warianty z oferty mają tę samą grubość izolacji, więc kolor i rodzaj poszycia to decyzja wizualna, a nie techniczna.

Króćce wyprowadzono bocznie. Zimna woda użytkowa (ZW) i ciepła woda użytkowa (CW) mają przyłącza 3/4", zasilanie i powrót wody grzewczej — po 1". Dodatkowo urządzenie ma mufę cyrkulacji 3/4", mufę grzałki 1 1/2", mufę termometru 1/2", mufę czujnika temperatury 3/8", zamkniętą rurkę kapilary 3/8" oraz spust 3/4".

Zastosowanie — z czym współpracuje

Katalog producenta wskazuje dwa główne źródła ciepła: kotły gazowe i kotły pelletowe. Wymiennik pracuje jako zasobnik ładowany z obiegu grzewczego, sterowany czujnikiem temperatury wpiętym w mufę CT. Mufa grzałki 1 1/2" pozwala uzupełnić układ o grzałkę elektryczną, przydatną poza sezonem grzewczym, gdy kocioł nie pracuje. Mufa cyrkulacji 3/4" umożliwia podłączenie pętli cyrkulacyjnej w instalacjach z długimi odcinkami rur do punktów poboru.

Jak działa wymiennik z wężownicą?

Woda grzewcza z kotła wpływa króćcem zasilania do spiralnej wężownicy zanurzonej w zbiorniku i oddaje ciepło otaczającej ją wodzie użytkowej, po czym wraca do kotła króćcem powrotu. Oba obiegi pozostają całkowicie rozdzielone — woda z instalacji grzewczej nigdy nie miesza się z wodą pitną. Podgrzana woda gromadzi się w górnej części zbiornika i stamtąd jest odbierana króćcem CW, a w jej miejsce dołem napływa woda zimna. Przy powierzchni wymiany 0,9 m² i przepływie 1,5 m³/h układ oddaje 18,0 kW mocy, co daje 441 litrów wody o temperaturze 45°C w ciągu godziny.

Dla kogo jest Elektromet WPS 100, 120, 150?

Właściciel domu z kotłem gazowym — wymiennik przystosowano do współpracy z kotłami gazowymi, a wydajność 441 l/h pokrywa zapotrzebowanie w godzinach szczytu porannego.

Użytkownik kotła na pellet — czynnik grzewczy może mieć do 100°C, co odpowiada warunkom pracy instalacji z kotłem pelletowym.

Osoba modernizująca ciasną kotłownię — średnica 560 mm i wysokość od 1110 mm w modelu 100-litrowym pozwalają ustawić zbiornik w niewielkim pomieszczeniu technicznym.

Inwestor patrzący na rachunki — izolacja 70 mm pianki poliuretanowej i klasa energetyczna A w wersjach 100 i 120 l ograniczają straty ciepła zmagazynowanej wody.

Jak dobrać pojemność wymiennika?

Ponieważ wężownica ma we wszystkich trzech modelach tę samą powierzchnię 0,9 m² i tę samą moc 18,0 kW, pojemność decyduje o zapasie ciepłej wody, a nie o tempie jej przygotowania. Do dyspozycji jest realnie 104, 116 albo 147 dm³ pojemności użytkowej.

Drugim kryterium jest miejsce. Przy wysokości pomieszczenia trzeba sprawdzić nie tylko wysokość całkowitą zbiornika, ale też maksymalną wysokość przy pochyleniu, potrzebną podczas wnoszenia i stawiania urządzenia: 1245 mm dla 100 l, 1380 mm dla 120 l i 1565 mm dla 150 l. Trzecim — klasa energetyczna, która przy 150 litrach spada z A do B, bo większy zbiornik ma większą powierzchnię oddawania ciepła.

Gwarancja i producent

Producentem jest Elektromet, polski zakład urządzeń grzewczych z okolic Głubczyc. Wymiennik objęty jest 5-letnią gwarancją, ma atest PZH i jest wyrobem wyprodukowanym w Polsce. Producent prowadzi serwis w formule door to door. Przed zakupem służymy doradztwem technicznym, a na zwrot masz 33 dni.

Często zadawane pytania

Czy wymiennik ma anodę magnezową?

Tak. Zbiornik ma mufę anody magnezowej 2", a producent podaje dedykowany numer katalogowy anody dla każdej pojemności: 703-25-300 (100 l), 703-25-350 (120 l) i 703-30-270 (150 l). Anoda uzupełnia ochronę zapewnianą przez emalię ceramiczną pokrywającą wnętrze zbiornika.

Czy zmieszczę wymiennik w kotłowni o wysokości 2 m?

Tak, każdy z trzech modeli. Wysokość całkowita to 1110 mm (100 l), 1260 mm (120 l) i 1460 mm (150 l), a przy pochylaniu podczas wnoszenia potrzeba odpowiednio 1245, 1380 i 1565 mm. Średnica zbiornika wynosi 560 mm niezależnie od pojemności.

Ile ciepłej wody daje wymiennik w ciągu godziny?

441 litrów o temperaturze 45°C. Wartość dotyczy pracy z wodą grzewczą 70°C na wejściu do wężownicy i wodą zimną 10°C na zasilaniu, przy przepływie 1,5 m³/h przez wężownicę, czemu odpowiada moc grzewcza 18,0 kW.

Czy mogę podgrzewać wodę grzałką elektryczną latem?

Tak, zbiornik ma przewidzianą do tego mufę grzałki 1 1/2". Pozwala ona wyposażyć wymiennik w grzałkę elektryczną i korzystać z ciepłej wody także wtedy, gdy kocioł nie pracuje. Maksymalna temperatura robocza zbiornika wynosi 80°C.

Czym różni się obudowa z tworzywa od obudowy skay?

Wyłącznie wykończeniem zewnętrznym — parametry cieplne są identyczne. Oba warianty mają tę samą izolację 70 mm pianki poliuretanowej, tę samą wężownicę 0,9 m² i tę samą klasę energetyczną przy danej pojemności. Skay dostępny jest w pięciu kolorach: białym, czerwonym, niebieskim, szarym i zielonym.

Czy wymiennik nadaje się do instalacji z cyrkulacją c.w.u.?

Tak. Zbiornik ma fabryczną mufę cyrkulacji 3/4", do której podłącza się pętlę cyrkulacyjną. Rozwiązanie sprawdza się w instalacjach z długimi odcinkami rur, gdzie bez cyrkulacji trzeba by długo spuszczać wodę przed uzyskaniem właściwej temperatury.
