Elektromet WPS 1000/2,8

Elektromet WPS 1000/2,8 — tysiąc litrów ciepłej wody z jednej wężownicy

Wymiennik Elektromet WPS 1000/2,8 to pionowy, stojący zbiornik c.w.u. o pojemności 1000 litrów z wężownicą o standardowej powierzchni wymiany ciepła 2,8 m². Konstrukcja typu WGJ-S łączy zbiornik stalowy pokryty wewnątrz emalią ceramiczną z rozbieralną izolacją i obudową typu skay. To rozwiązanie dla instalacji, w których jednoczesny rozbiór ciepłej wody użytkowej jest duży, a źródłem ciepła pozostaje kocioł gazowy lub pelletowy.

Parametry techniczne

Pojemność zbiornika wynosi 1000 dm³, a wężownica dolna mieści 16 dm³ czynnika grzewczego przy powierzchni wymiany ciepła 2,8 m². Przy parametrach 70/10/45°C wymiennik osiąga moc grzewczą 57 kW i wydajność ciepłej wody użytkowej 1500 dm³/h. Podniesienie temperatury zasilania do parametrów 80/10/60°C daje 59 kW mocy i 1260 dm³/h wody podgrzanej do wyższej temperatury — im wyższa temperatura docelowa c.w.u., tym mniejsza wydajność godzinowa przy podobnej mocy.

Przepływ wody grzewczej w wężownicy wynosi 5 m³/h. Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 95°C, natomiast czynnik grzewczy w wężownicy może osiągać 0,6 MPa i 100°C. Masa urządzenia w obudowie typu skay to 400 kg — pusty zbiornik wymaga odpowiedniego podłoża, a napełniony obciąża posadzkę kotłowni znacznie mocniej.

Konstrukcja i materiały

Zbiornik jest stalowy, pokryty wewnątrz emalią ceramiczną, która oddziela wodę użytkową od stalowego płaszcza. Ochronę antykorozyjną uzupełniają dwie anody magnezowe o kodzie 702-33-680, rozmieszczone na dwóch wysokościach zbiornika. Anoda magnezowa jest elementem zużywalnym — to ona koroduje zamiast stali i wymaga okresowej kontroli.

Izolację termiczną stanowi 100 mm miękkiej pianki poliuretanowej w wykonaniu rozbieralnym, zamkniętej w pokryciu typu skay. Rozbieralna izolacja pozwala wnieść zbiornik przez wąskie przejścia i założyć płaszcz dopiero na miejscu. Otwór rewizyjny o średnicy Ø130 daje dostęp do wnętrza zbiornika przy przeglądach. Obudowa dostępna jest w czterech kolorach skay: szarym, niebieskim, czerwonym i białym.

Zastosowanie — z czym współpracuje

Wymiennik przystosowany jest do współpracy z kotłami gazowymi oraz kotłami pelletowymi. Zasilanie i powrót wody grzewczej wężownicy dolnej wyprowadzono na przyłączach 1", ciepła i zimna woda użytkowa mają króćce 1 1/4", a obieg cyrkulacyjny — 1". Mufa grzałki 1 1/2" oraz przewidziane miejsce na dodatkową grzałkę pozwalają rozbudować układ o zasilanie elektryczne. Do sterowania i kontroli służą mufy termometru 1/2", zamknięte tuleje czujnika temperatury 3/8" oraz rurka kapilary 3/8". Króciec spustowy 1" umieszczono nisko, na wysokości 140 mm od podstawy.

Jak działa wymiennik z wężownicą?

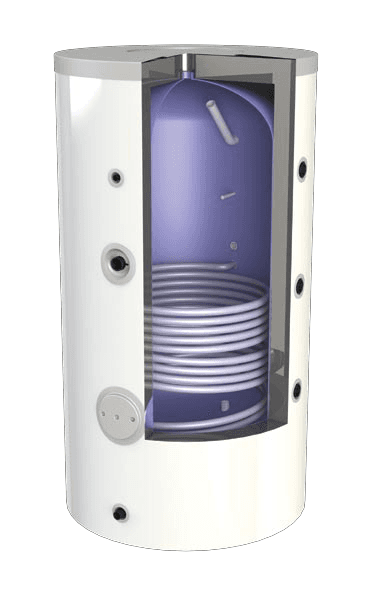

Woda grzewcza z kotła krąży wewnątrz wężownicy zanurzonej w zbiorniku i oddaje ciepło przez jej ściankę do wody użytkowej — oba obiegi pozostają całkowicie rozdzielone. Ciepła woda gromadzi się w górnej części zbiornika i stamtąd trafia do króćca c.w.u. na wysokości 1610 mm, a zimna woda dopływa dołem, na wysokości 200 mm. Takie rozwarstwienie temperatury sprawia, że zbiornik oddaje wodę o stabilnej temperaturze także w trakcie podgrzewania.

Dla kogo jest Elektromet WPS 1000/2,8?

Pensjonaty, hotele i domy wielorodzinne — wydajność 1500 dm³/h przy parametrach 70/10/45°C obsługuje kilka punktów poboru pracujących równocześnie.

Instalacje z kotłem pelletowym — duża pojemność buforuje ciepło z kotła o pracy cyklicznej, a wężownica przenosi do 57 kW.

Obiekty z instalacją cyrkulacyjną — osobny króciec RC 1" na wysokości 1110 mm pozwala podłączyć obieg cyrkulacyjny bez przeróbek.

Kotłownie o ograniczonej wysokości — 2020 mm wysokości całkowitej przy średnicy Ø1110 to kompaktowa proporcja jak na tysiąc litrów; przy wnoszeniu w pochyleniu trzeba przewidzieć 2360 mm.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc. Urządzenie objęte jest 5-letnią gwarancją, posiada atest PZH i oznaczenie polskiego produktu, a producent prowadzi serwis w formule door to door. Wymiennik Elektromet WPS 1000/2,8 kupisz w Termo-Expert — sprawdzonym sklepie z doradztwem technicznym przed zakupem i zwrotem w ciągu 33 dni.

Często zadawane pytania

Czy wymiennik ma anodę i czy trzeba ją wymieniać?

Tak, zbiornik wyposażono w dwie anody magnezowe o kodzie 702-33-680. Anoda magnezowa zużywa się w trakcie eksploatacji, chroniąc emaliowany zbiornik, dlatego wymaga okresowej kontroli i wymiany.

Ile ciepłej wody daje na godzinę?

1500 dm³/h przy parametrach 70/10/45°C. Przy wyższej temperaturze wody użytkowej, czyli 80/10/60°C, wydajność wynosi 1260 dm³/h, a moc grzewcza rośnie do 59 kW.

Czy zmieści się w mojej kotłowni?

Wysokość całkowita to 2020 mm, a średnica zewnętrzna Ø1110 mm. Do wniesienia trzeba jednak przewidzieć 2360 mm — tyle wynosi maksymalna wysokość zbiornika przy pochyleniu.

Czy mogę dołożyć grzałkę elektryczną?

Tak, zbiornik ma mufę grzałki 1 1/2" oraz przewidziane miejsce na dodatkową grzałkę. Pozwala to dogrzewać wodę użytkową niezależnie od kotła.

Do jakich kotłów pasuje ten wymiennik?

Do kotłów gazowych i pelletowych. Czynnik grzewczy w wężownicy może pracować przy ciśnieniu do 0,6 MPa i temperaturze do 100°C, przy przepływie 5 m³/h.

Czy izolację można zdjąć na czas transportu?

Tak, izolacja z 100 mm miękkiej pianki poliuretanowej jest rozbieralna. Ułatwia to wniesienie 400-kilogramowego zbiornika przez wąskie drzwi i klatki schodowe.
