Elektromet WPS 1000/3,7

Elektromet WPS 1000/3,7 — tysiąc litrów ciepłej wody z jednej wężownicy

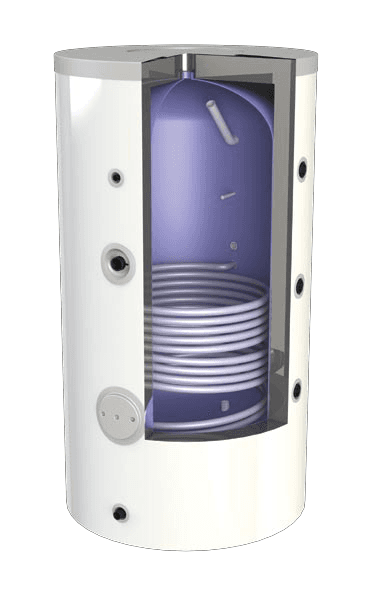

Wymiennik Elektromet WPS 1000/3,7 to pionowy stojący zbiornik o pojemności 1000 litrów z wężownicą spiralną o standardowej powierzchni wymiany ciepła 3,7 m². Konstrukcja jest przewidziana do współpracy z kotłami gazowymi i pelletowymi, a rozbieralna izolacja i króćce boczne ułatwiają wprowadzenie urządzenia do kotłowni. Wyrób nosi typ katalogowy WGJ-S i występuje w czterech wersjach kolorystycznych obudowy skay.

Parametry techniczne

Przy parametrach czynnika grzewczego 70/10/45°C wymiennik osiąga wydajność ciepłej wody użytkowej 2000 dm³/h przy mocy grzewczej 76 kW. Dla wyższych temperatur, w układzie 80/10/60°C, wydajność wynosi 1660 dm³/h, a moc grzewcza 77 kW. Wężownica mieści 21 dm³ czynnika, a projektowy przepływ wody grzewczej to 5 m³/h — to wartość, którą trzeba zestawić z charakterystyką pompy obiegowej ładującej zasobnik.

Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 95°C; obieg grzewczy w wężownicy dopuszcza 0,6 MPa i 100°C. Masa urządzenia w obudowie typu skay wynosi 420 kg, maksymalna wysokość przy pochyleniu to 2360 mm, a wymiar całkowity z rysunku technicznego — 2020 mm. Widok z góry podaje średnice Ø910 i Ø1110.

Konstrukcja i materiały

Zbiornik jest stalowy, pokryty wewnątrz emalią ceramiczną — powłoka oddziela wodę użytkową od stali i stanowi podstawową barierę antykorozyjną. Ochronę uzupełnia ochrona katodowa: producent przewiduje dwie anody magnezowe o kodzie 702-33-680, wprowadzane przez oddzielne przyłącza AN. Anoda jest elementem zużywalnym, więc jej okresowa kontrola decyduje o żywotności emalii.

Płaszcz izolacyjny to 100 mm miękkiej pianki poliuretanowej w wykonaniu rozbieralnym, zamkniętej pokryciem typu skay. Rozbieralna izolacja ma znaczenie praktyczne przy wnoszeniu zbiornika przez wąskie przejścia i klatki schodowe. Otwór rewizyjny Ø130 daje dostęp do wnętrza zbiornika przy przeglądzie.

Zastosowanie — z czym współpracuje

Oznaczenia katalogowe wskazują kotły gazowe i kotły pelletowe jako źródła ciepła dla tego wymiennika. Przyłącza wężownicy dolnej — zasilanie WED i powrót WYD — wykonano w gwincie 1 cala, ciepła i zimna woda użytkowa w 1 1/4 cala, a cyrkulacja RC w 1 cala. Zbiornik ma mufę grzałki MG 1 1/2 cala oraz przewidziane miejsce na dodatkową grzałkę, co pozwala uzupełnić pracę kotła o podgrzew elektryczny. Do automatyki służą mufy termometru RT 1/2 cala, tuleje czujnika temperatury CT 3/8 cala i rurka kapilary RK 3/8 cala; króciec spustowy ZS ma gwint 1 cala.

Jak działa wymiennik pojemnościowy z wężownicą?

Woda grzewcza z kotła krąży wewnątrz wężownicy spiralnej zanurzonej w zbiorniku i oddaje ciepło do wody użytkowej przez ściankę rury, bez mieszania obu obiegów. Im większa powierzchnia wymiany ciepła — tu 3,7 m² — tym szybciej zasobnik odbiera moc ze źródła. Zgromadzone 1000 litrów działa jak bufor: pokrywa krótkie szczyty rozbioru, których kocioł nie nadążyłby obsłużyć w trybie przepływowym.

Dla kogo jest Elektromet WPS 1000/3,7?

Budynki wielorodzinne i obiekty zbiorowego zamieszkania — wydajność 2000 dm³/h przy 70/10/45°C obsługuje jednoczesny rozbiór z wielu punktów.

Hotele, pensjonaty i obiekty gastronomiczne — zapas 1000 litrów tłumi gwałtowne skoki zapotrzebowania w godzinach szczytu.

Kotłownie na pellet — duża pojemność wydłuża cykl pracy kotła i ogranicza taktowanie, a wymiennik jest do współpracy z kotłami pelletowymi przystosowany fabrycznie.

Instalacje z podgrzewem elektrycznym jako uzupełnieniem — mufa grzałki i miejsce na dodatkową grzałkę pozwalają dołożyć drugie źródło bez ingerencji w zbiornik.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc. Wymiennik Elektromet WPS 1000/3,7 objęty jest 5-letnią gwarancją, posiada atest PZH i jest oznaczony jako produkt polski. Producent prowadzi serwis w formule door to door.

Często zadawane pytania

Czy ten wymiennik potrzebuje anody magnezowej?

Tak — producent przewiduje dwie anody magnezowe o kodzie 702-33-680. Zbiornik jest stalowy z powłoką z emalii ceramicznej, a anoda pełni funkcję ochrony katodowej tej powłoki, dlatego jest elementem podlegającym okresowej kontroli i wymianie.

Czy zbiornik zmieści się w typowej kotłowni?

Decyduje wysokość pomieszczenia i droga transportowa. Wymiar całkowity wynosi 2020 mm, a maksymalna wysokość przy pochyleniu — istotna przy wnoszeniu i stawianiu zbiornika — to 2360 mm. Widok z góry podaje średnice Ø910 i Ø1110, a masa pustego urządzenia w obudowie skay wynosi 420 kg.

Do jakich kotłów pasuje WPS 1000/3,7?

Do kotłów gazowych i pelletowych — takie źródła ciepła wskazuje oznaczenie katalogowe. Wężownica dolna ma przyłącza zasilania i powrotu w gwincie 1 cala, a projektowy przepływ wody grzewczej to 5 m³/h.

Czy mogę dołożyć grzałkę elektryczną?

Tak. Zbiornik ma mufę grzałki MG o gwincie 1 1/2 cala oraz fabrycznie przewidziane miejsce na dodatkową grzałkę.

Czym różnią się wersje kolorystyczne?

Wyłącznie kolorem pokrycia zewnętrznego typu skay — do wyboru biały, czerwony, niebieski i szary. Pojemność 1000 l, powierzchnia wężownicy 3,7 m² i pozostałe parametry techniczne są w każdej wersji identyczne; różnią się tylko kody wyrobu i kody EAN.

Jakie są maksymalne parametry pracy?

Zbiornik dopuszcza ciśnienie robocze 0,6 MPa i temperaturę 95°C, a czynnik grzewczy w wężownicy — 0,6 MPa i 100°C. Te wartości wyznaczają dobór zaworu bezpieczeństwa i naczynia przeponowego dla instalacji ciepłej wody użytkowej.
