Elektromet WPS 1000/4,8

Elektromet WPS 1000/4,8 — tysiąc litrów ciepłej wody z wężownicy 4,8 m²

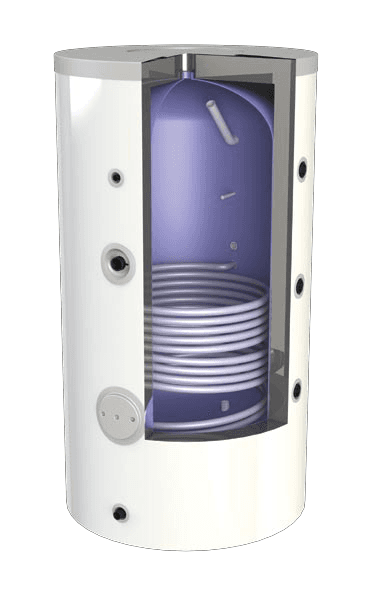

Wymiennik Elektromet WPS 1000 to pionowy, stojący wymiennik ciepłej wody użytkowej o pojemności 1000 litrów, wyposażony w wężownicę spiralną o powierzchni wymiany ciepła 4,8 m². Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną, a całość zamknięto w obudowie typu skay dostępnej w trzech wersjach kolorystycznych. Urządzenie oznaczone jest w katalogu producenta typem WGJ-S i objęte pięcioletnią gwarancją.

Parametry techniczne

Przy parametrach czynnika grzewczego 70/10/45°C wymiennik osiąga moc grzewczą 96 kW i wydajność ciepłej wody użytkowej 2500 dm³/h. Przy wyższej temperaturze zasilania i wyższej temperaturze wody użytkowej, czyli w układzie 80/10/60°C, moc grzewcza wynosi 97 kW, a wydajność 2100 dm³/h. Za przekazanie ciepła odpowiada wężownica o pojemności 26 dm³, przez którą przepływa woda grzewcza w ilości 5 m³/h.

Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 95°C. Czynnik grzewczy w wężownicy może mieć ciśnienie do 0,6 MPa i temperaturę do 100°C. Wysokość całkowita urządzenia to 2020 mm, a maksymalna wysokość przy pochyleniu — istotna przy wnoszeniu przez drzwi i klatkę schodową — wynosi 2360 mm. Średnica zewnętrzna wraz z izolacją to Ø1110 mm, sam płaszcz zbiornika ma Ø910 mm. Masa ogrzewacza w obudowie typu skay wynosi 480 kg.

Konstrukcja i materiały

Podstawą trwałości jest zbiornik stalowy pokryty wewnątrz emalią ceramiczną — powłoka oddziela wodę użytkową od stali i ogranicza korozję. Ochronę katodową zapewniają dwie anody magnezowe o kodzie 702-33-680, dostępne przez muf rewizyjne. W płaszczu przewidziano otwór rewizyjny Ø130 pozwalający na kontrolę wnętrza i usunięcie osadu.

Izolację termiczną stanowi 100 mm miękkiej pianki poliuretanowej w wykonaniu rozbieralnym, co ułatwia transport dużego zbiornika w ciasnych przejściach. Warstwę zewnętrzną tworzy pokrycie typu skay — w wersji białej, czerwonej lub szarej. Wymiennik ma mufę grzałki 1 1/2" oraz przewidziane miejsce na dodatkową grzałkę, króćce boczne, mufy termometru 1/2", tuleje czujnika temperatury 3/8" i rurkę kapilary 3/8".

Zastosowanie — z czym współpracuje

Producent wskazuje jako źródła ciepła kotły gazowe oraz kotły pelletowe. Przyłącza wody grzewczej wężownicy dolnej — zasilanie WED i powrót WYD — mają gwint 1". Ciepła i zimna woda użytkowa podłączane są króćcami 1 1/4", cyrkulacja króćcem 1", a króciec spustowy ma gwint 1". Dopuszczalne parametry czynnika grzewczego, 0,6 MPa i 100°C, obejmują typowe instalacje kotłowe pracujące w układzie zamkniętym.

Jak działa wymiennik z wężownicą spiralną?

Woda grzewcza z kotła krąży w zamkniętym obiegu wewnątrz wężownicy zanurzonej w zbiorniku i oddaje ciepło otaczającej ją wodzie użytkowej — bez mieszania obu obiegów. Powierzchnia wymiany 4,8 m² decyduje o tym, jak szybko ciepło przechodzi z jednego medium do drugiego; im większa powierzchnia i im wyższa temperatura zasilania, tym wyższa moc grzewcza i wydajność ciepłej wody użytkowej. Podgrzana woda gromadzi się w zbiorniku, a rozbiór zasila ją króćcem CW umieszczonym w górnej części płaszcza.

Dla kogo jest wymiennik Elektromet WPS 1000/4,8?

Budynki wielorodzinne i wspólnoty — pojemność 1000 litrów i wydajność 2500 dm³/h przy 70/10/45°C pokrywają jednoczesny rozbiór w wielu punktach.

Hotele, pensjonaty i obiekty gastronomiczne — przyłącze cyrkulacji 1" pozwala utrzymać ciepłą wodę w długich pionach instalacji.

Kotłownie na pellet — duży bufor ciepłej wody użytkowej dobrze współpracuje z kotłem pracującym cyklicznie.

Warsztaty i zakłady produkcyjne — mufa grzałki i miejsce na dodatkową grzałkę pozwalają dogrzać wodę poza sezonem grzewczym.

Jak ocenić, czy wydajność wystarczy?

Punktem odniesienia są dwie wartości podane przez producenta. Układ 70/10/45°C opisuje pracę z niższą temperaturą zasilania i daje 2500 dm³/h. Układ 80/10/60°C, czyli wyższa temperatura wody użytkowej, obniża wydajność do 2100 dm³/h przy mocy grzewczej 97 kW. Im wyższą temperaturę wody użytkowej ustawisz, tym mniejszy strumień ciepłej wody utrzymasz w sposób ciągły.

Gwarancja i producent

Wymiennik objęty jest 5-letnią gwarancją. Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic pod Głubczycami — to wyrób polski, oznaczony atestem PZH. Producent prowadzi serwis w formule door to door.

Często zadawane pytania

Czy wymiennik zmieści się w typowej kotłowni?

Urządzenie ma 2020 mm wysokości całkowitej i Ø1110 mm średnicy zewnętrznej. Przy stawianiu i pochylaniu należy zapewnić 2360 mm — to maksymalna wysokość przy pochyleniu podana przez producenta.

Czy mogę dołożyć grzałkę elektryczną?

Tak. Wymiennik ma mufę grzałki 1 1/2" oraz przewidziane fabrycznie miejsce na dodatkową grzałkę.

Czy wymiennik ma anodę magnezową?

Tak, są dwie anody magnezowe o kodzie 702-33-680. Wraz z emalią ceramiczną tworzą podstawową ochronę antykorozyjną zbiornika.

Z jakimi kotłami współpracuje wymiennik Elektromet WPS 1000?

Z kotłami gazowymi i pelletowymi. Czynnik grzewczy może mieć maksymalnie 0,6 MPa i 100°C, a przepływ przez wężownicę wynosi 5 m³/h.

Czym różnią się wersje kolorystyczne?

Wyłącznie kolorem obudowy skay. Wersja biała ma kod wyrobu 066-01-101/48, czerwona 066-01-103/48, a szara 066-01-105/48 — parametry techniczne są identyczne.

Czy izolację można zdjąć na czas transportu?

Tak. Izolacja z 100 mm miękkiej pianki poliuretanowej jest rozbieralna, co ułatwia wniesienie zbiornika do kotłowni.
