Elektromet WPS 220 FIT

Elektromet WPS 220 FIT — 526 litrów ciepłej wody na godzinę

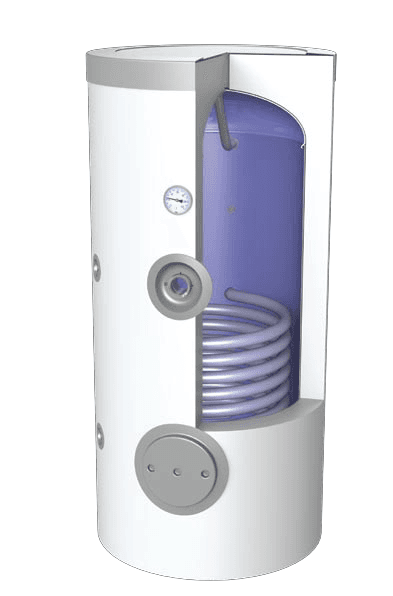

Wymiennik Elektromet WPS 220 FIT to pionowy stojący zbiornik c.w.u. z pojedynczą wężownicą o standardowej powierzchni wymiany, przeznaczony do współpracy z kotłami gazowymi i pelletowymi. Przy parametrach 70/10/45°C osiąga wydajność 526 l/h i moc grzewczą 21,4 kW, a pojemność użytkowa 212 dm³ pozwala buforować ciepłą wodę na okresy szczytowego rozbioru. Produkt występuje w sześciu wykonaniach różniących się wyłącznie obudową zewnętrzną — tworzywo sztuczne albo skay w kolorze białym, czerwonym, niebieskim, szarym lub zielonym.

Parametry techniczne

Zbiornik o pojemności nominalnej 220 l mieści 212 dm³ wody użytkowej. Wężownica ma pole powierzchni 1,1 m² i pojemność 6,4 dm³, co przy przepływie wody grzewczej 1,8 m³/h daje stratę ciśnienia na poziomie 40 mbar — wartość, którą trzeba uwzględnić przy doborze pompy obiegowej ładowania zasobnika.

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze do 80°C. Obieg czynnika grzewczego w wężownicy pracuje przy tym samym ciśnieniu 0,6 MPa, ale dopuszcza temperaturę do 100°C, co obejmuje typowe parametry zasilania z kotła na paliwo stałe. Urządzeniu przypisano klasę efektywności energetycznej podgrzewania wody B. Masa własna wymiennika to 65 kg.

Wymiary gabarytowe w wykonaniu z izolacją polistyrenową: wysokość 1370 mm, średnica 650 mm, maksymalna wysokość przy pochyleniu 1545 mm. Króćce wyprowadzone są bocznie: zimna woda użytkowa 3/4" na wysokości 360 mm, ciepła woda użytkowa 3/4" na 1080 mm, zasilanie wodą grzewczą 1" na 650 mm, powrót 1" na 280 mm. Mufa grzałki 1 1/2" znajduje się na wysokości 810 mm, a wyczystka 2" na 310 mm.

Konstrukcja i materiały

Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną. Powłoka emaliowana odcina wodę użytkową od stalowego rdzenia, a ochronę elektrochemiczną spoin i mikropęknięć emalii przejmuje anoda magnezowa o numerze katalogowym 703-30-270 — element zużywalny, wymagający okresowej kontroli. Rewizję zbiornika umożliwia wyczystka 2".

Izolację termiczną stanowi 70 mm pianki polistyrenowej; katalog przewiduje dla rodziny WGJ-S FIT również wariant z 60 mm pianki poliuretanowej. Obudowę zewnętrzną wykonano z tworzywa sztucznego albo ze skay — w tym drugim przypadku dostępnych jest pięć kolorów, co pozwala dopasować wymiennik do wykończenia kotłowni lub pomieszczenia technicznego.

Zastosowanie — z czym współpracuje

Wymiennik Elektromet WPS 220 FIT jest przeznaczony do instalacji z kotłami gazowymi i kotłami na pellet. Wężownica o powierzchni 1,1 m² i dopuszczalna temperatura czynnika grzewczego 100°C odpowiadają parametrom pracy typowego obiegu grzewczego wysokotemperaturowego. Mufa grzałki 1 1/2" pozwala uzupełnić układ o dodatkową grzałkę elektryczną jako źródło podgrzewu poza sezonem grzewczym. Konstrukcja jest pionowa, stojąca, z króćcami bocznymi.

Jak działa wymiennik z wężownicą?

Woda grzewcza z kotła płynie przez wężownicę zanurzoną w zbiorniku i oddaje ciepło wodzie użytkowej, nie mieszając się z nią — oba obiegi pozostają rozdzielone hydraulicznie. Zimna woda wpływa dołem przez króciec na wysokości 360 mm, podgrzana gromadzi się w górnej części zbiornika i jest pobierana króćcem na wysokości 1080 mm. Im większa powierzchnia wymiany i wyższa temperatura zasilania, tym wyższa moc grzewcza: dla 1,1 m² i zasilania 70°C producent podaje 21,4 kW i 526 l/h ciepłej wody o temperaturze 45°C.

Dla kogo jest WPS 220 FIT?

Właściciele domów z kotłem gazowym — dopuszczalna temperatura czynnika 100°C i wężownica 1,1 m² odpowiadają parametrom standardowego obiegu kotłowego.

Użytkownicy kotłów na pellet — 212 dm³ pojemności użytkowej buforuje ciepłą wodę między cyklami pracy palnika.

Instalacje wymagające rezerwy poza sezonem — mufa 1 1/2" na wysokości 810 mm przygotowana jest pod dodatkową grzałkę elektryczną.

Kotłownie o ograniczonej wysokości — 1370 mm wysokości i 650 mm średnicy mieszczą się w typowym pomieszczeniu technicznym.

Jak wybrać wersję obudowy?

Wszystkie sześć wykonań ma identyczne parametry hydrauliczne i cieplne — różni je wyłącznie materiał i kolor płaszcza zewnętrznego. Wersja w obudowie z tworzywa sztucznego (kod 063-22-101) to rozwiązanie podstawowe. Wersje w obudowie skay (kody z serii 066-22-1xx) dostępne są w bieli, czerwieni, błękicie, szarości i zieleni. Wybór nie wpływa na straty ciepła ani na wymiary — grubość izolacji polistyrenowej wynosi w każdym przypadku 70 mm.

Gwarancja i producent

Producent obejmuje wymiennik 5-letnią gwarancją i prowadzi serwis w formule door to door. Urządzenie posiada atest PZH i jest produkowane w Polsce przez Zakład Urządzeń Grzewczych Elektromet. W Termo-Expert kupisz je jako sprawdzony sklep z doradztwem technicznym przed zakupem i prawem zwrotu w ciągu 33 dni.

Często zadawane pytania

Czy do WPS 220 FIT można dołożyć grzałkę elektryczną?

Tak. Zbiornik ma fabrycznie przygotowaną mufę grzałki 1 1/2" umieszczoną na wysokości 810 mm, przewidzianą pod dodatkową grzałkę.

Czy wymiennik ma anodę magnezową?

Tak. Anoda magnezowa nosi numer katalogowy 703-30-270. Uzupełnia ochronę emalii ceramicznej pokrywającej wnętrze stalowego zbiornika i jest elementem zużywalnym.

Ile ciepłej wody daje WPS 220 FIT na godzinę?

526 litrów na godzinę przy parametrach 70/10/45°C, czyli przy wodzie grzewczej 70°C na wejściu do wężownicy, wodzie zimnej 10°C i temperaturze c.w.u. 45°C. Odpowiada temu moc grzewcza 21,4 kW.

Czy zmieści się w kotłowni o wysokości 2 metrów?

Tak. Wysokość zbiornika w izolacji polistyrenowej wynosi 1370 mm przy średnicy 650 mm. Podczas wnoszenia trzeba jednak uwzględnić maksymalną wysokość przy pochyleniu, która wynosi 1545 mm.

Czy WPS 220 FIT współpracuje z kotłem na pellet?

Tak, katalog wskazuje kotły pelletowe i gazowe jako docelowe źródła ciepła. Wężownica dopuszcza czynnik grzewczy o temperaturze do 100°C i ciśnieniu do 0,6 MPa.

Czym różni się obudowa z tworzywa od obudowy skay?

Wyłącznie materiałem i kolorem płaszcza zewnętrznego. Pojemność użytkowa 212 dm³, powierzchnia wężownicy 1,1 m², izolacja 70 mm i wymiary pozostają takie same we wszystkich wykonaniach.
