Elektromet WPS 750/2,5

Elektromet WPS 750/2,5 — 750 litrów ciepłej wody z wężownicy 2,5 m²

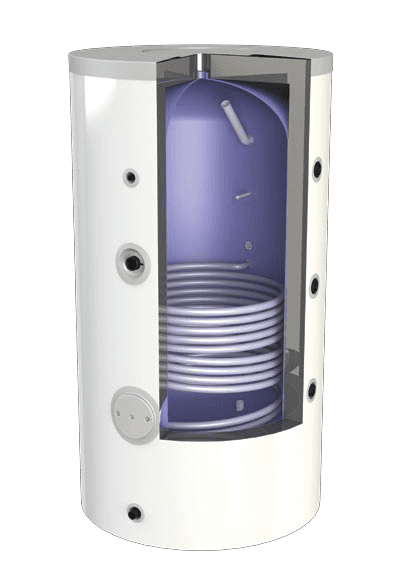

Wymiennik Elektromet WPS 750/2,5 to pionowy, stojący zbiornik ciepłej wody użytkowej o pojemności 750 litrów, wyposażony w wężownicę spiralną o standardowej powierzchni wymiany ciepła 2,5 m². Stalowy zbiornik pokryty od wewnątrz emalią ceramiczną pracuje pod ciśnieniem do 0,6 MPa, a całość osłania rozbieralna izolacja z miękkiej pianki poliuretanowej i zewnętrzne pokrycie typu skay. Wyrób ma atest PZH i pięcioletnią gwarancję producenta.

Parametry techniczne

Wężownica o powierzchni wymiany ciepła 2,5 m² i pojemności 14,5 dm³ pozwala uzyskać moc grzewczą 50,4 kW przy parametrach czynnika grzewczego 70/10/45°C. Odpowiada to wydajności ciepłej wody użytkowej na poziomie 1285 dm³/h. Przy parametrach 80/10/60°C moc grzewcza wynosi 51,3 kW, a wydajność c.w.u. 882 dm³/h — niższa wartość wynika z wyższej temperatury wody podgrzewanej na wyjściu, na którą trzeba przekazać więcej energii z każdego litra.

Nominalny przepływ wody grzewczej w wężownicy to 3,5 m³/h i od jego utrzymania zależy, czy zadeklarowana moc grzewcza zostanie osiągnięta w praktyce. Zbiornik pracuje przy maksymalnym ciśnieniu roboczym 0,6 MPa i temperaturze do 95°C, natomiast obieg czynnika grzewczego w wężownicy dopuszcza 0,6 MPa i temperaturę do 100°C.

Wymiary zewnętrzne to średnica 990 mm i wysokość całkowita 1980 mm, przy czym maksymalna wysokość przy pochyleniu wynosi 2250 mm — to wymiar decydujący o możliwości wprowadzenia urządzenia do pomieszczenia. Średnica samego zbiornika pod izolacją to 790 mm. Masa wymiennika w obudowie typu skay wynosi 265 kg.

Konstrukcja i materiały

Podstawą trwałości jest zbiornik stalowy pokryty wewnątrz emalią ceramiczną — powłoka oddziela wodę użytkową od stali i wraz z ochroną katodową odpowiada za odporność na korozję. Ochronę uzupełniają dwie anody magnezowe o kodzie 702-33-680, wkręcane w osobne przyłącza. Otwór rewizyjny o średnicy ø120 daje dostęp do wnętrza przy przeglądzie i odkamienianiu.

Izolację termiczną stanowi warstwa miękkiej pianki poliuretanowej w wykonaniu rozbieralnym, osłonięta pokryciem typu skay. Rozbieralna izolacja ma znaczenie praktyczne: pozwala wprowadzić sam zbiornik przez wąskie przejście, a osłonę założyć na miejscu. W wersjach białej, czerwonej, niebieskiej i szarej izolacja ma 70 lub 100 mm w zależności od wariantu, a wariant zielony wykonano z izolacją 70 mm.

Króćce wyprowadzono bocznie. Ciepła i zimna woda użytkowa mają przyłącza 1¼ cala, cyrkulacja RC oraz zasilanie i powrót wody grzewczej wężownicy — 1 cal, króciec spustowy ZS również 1 cal. Mufa grzałki MG o gwincie 1½ cala oraz przewidziane miejsce na dodatkową grzałkę pozwalają rozbudować układ o zasilanie elektryczne. Mufy termometru RT mają gwint ½ cala, a zamknięte tuleje czujnika temperatury CT — ¾ cala.

Zastosowanie — z czym współpracuje

Wymiennik Elektromet WPS 750/2,5 przewidziano do współpracy z kotłami gazowymi oraz kotłami na pellet. Pojedyncza wężownica dolna przyjmuje wodę grzewczą z kotła, a zapas 750 litrów pozwala pracować źródłu ciepła dłuższymi cyklami zamiast krótkimi taktami. Króciec cyrkulacji umożliwia włączenie zbiornika w instalację z obiegiem cyrkulacyjnym, a mufa grzałki — dołożenie grzałki elektrycznej jako źródła uzupełniającego. Urządzenie przystosowano do pracy w pozycji pionowej stojącej.

Jak działa wymiennik z wężownicą spiralną?

Woda grzewcza z kotła płynie wężownicą zanurzoną w zbiorniku i oddaje ciepło przez jej ściankę do wody użytkowej, nie mieszając się z nią — oba obiegi pozostają rozdzielone. Powierzchnia wymiany ciepła 2,5 m² decyduje o tym, ile energii da się przekazać w jednostce czasu, dlatego moc grzewcza jest podawana zawsze łącznie z parametrami zasilania i temperaturą docelową. Woda podgrzana unosi się w górnej części zbiornika, skąd króćcem CW trafia do instalacji, a zimna woda uzupełnia zbiornik od dołu.

Dla kogo jest Elektromet WPS 750/2,5?

Duże domy jednorodzinne i budynki wielorodzinne — zapas 750 litrów i wydajność 1285 dm³/h przy parametrach 70/10/45°C pokrywają jednoczesny rozbiór z kilku punktów czerpalnych.

Instalacje z kotłem gazowym o dużej mocy — wężownica przenosi 50,4 kW, więc nie ogranicza sztucznie mocy źródła ciepła.

Instalacje z kotłem na pellet — duża pojemność bufora c.w.u. wydłuża cykle pracy kotła, który źle znosi częste rozruchy.

Obiekty z rozbiorem szczytowym i cyrkulacją — króciec RC 1 cal oraz dwa gniazda czujnika temperatury pozwalają wpiąć zbiornik w układ sterowany automatyką.

Jak wybrać wariant?

Wszystkie wersje mają tę samą pojemność 750 litrów i tę samą wężownicę 2,5 m², a różnią się kolorem pokrycia skay i grubością izolacji. Warianty biały, czerwony, niebieski i szary oferowane są z izolacją 100 mm, wariant zielony — z izolacją 70 mm. Grubsza izolacja ogranicza straty ciepła podczas postoju, cieńsza zmniejsza gabaryt zewnętrzny, co bywa rozstrzygające w ciasnej kotłowni. Kolor dobiera się zwykle pod pozostałe urządzenia w pomieszczeniu technicznym.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET Wojciech Jurkiewicz z Gołuszowic koło Głubczyc — to polski wyrób objęty pięcioletnią gwarancją oraz atestem PZH, dopuszczającym kontakt z wodą przeznaczoną do spożycia. Producent prowadzi własny serwis w formule door to door.

Często zadawane pytania

Czy do wymiennika trzeba dokupić anodę?

Nie, urządzenie jest fabrycznie wyposażone w dwie anody magnezowe o kodzie 702-33-680. Anoda jest elementem zużywającym się — chroni emaliowany zbiornik, oddając się korozji zamiast stali, dlatego jej stan sprawdza się przy okresowych przeglądach.

Czy mogę dołożyć grzałkę elektryczną?

Tak, wymiennik ma mufę grzałki MG o gwincie 1½ cala oraz przewidziane miejsce na dodatkową grzałkę. Grzałka pozwala podgrzewać wodę użytkową poza sezonem grzewczym, gdy kocioł nie pracuje.

Czy zbiornik zmieści się w typowej kotłowni?

Wysokość całkowita wynosi 1980 mm, a średnica zewnętrzna 990 mm. Przy wprowadzaniu urządzenia trzeba jednak uwzględnić maksymalną wysokość przy pochyleniu, czyli 2250 mm — to ten wymiar, a nie wysokość ustawionego zbiornika, decyduje o przejściu przez drzwi i klatkę schodową.

Czym różni się wersja zielona od pozostałych?

Grubością izolacji termicznej — wariant zielony ma izolację 70 mm, a warianty biały, czerwony, niebieski i szary oferowane są z izolacją 100 mm. Pojemność 750 litrów, wężownica 2,5 m² i parametry pracy pozostają takie same.

Czy wymiennik współpracuje z kotłem na pellet?

Tak, producent przewiduje współpracę zarówno z kotłami gazowymi, jak i pelletowymi. Wężownica przyjmuje czynnik grzewczy o temperaturze do 100°C i ciśnieniu do 0,6 MPa.

Jaką temperaturę wody wytrzymuje zbiornik?

Maksymalna temperatura robocza zbiornika to 95°C przy ciśnieniu do 0,6 MPa. Dla obiegu czynnika grzewczego w wężownicy dopuszczalna temperatura wynosi 100°C, również przy ciśnieniu 0,6 MPa.
