Elektromet WPS DUO 220 FIT

Elektromet WPS DUO 220 FIT — dwa źródła ciepła w jednym zbiorniku

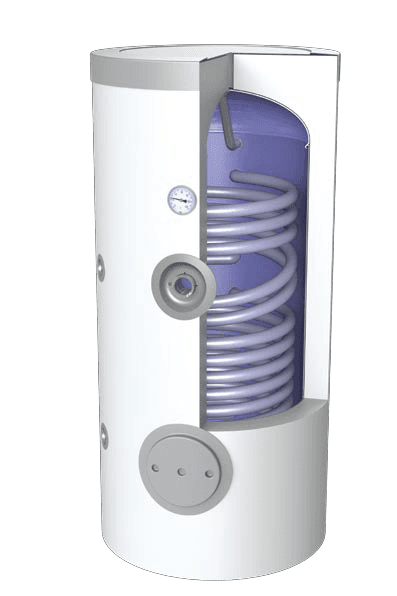

Wymiennik Elektromet WPS DUO 220 to pionowy, stojący zbiornik ciepłej wody użytkowej wyposażony w dwie niezależne wężownice o standardowej powierzchni wymiany ciepła. Rozdzielenie obiegów pozwala podłączyć jednocześnie kocioł gazowy lub pellet i instalację kolektorów słonecznych, bez konieczności stosowania dodatkowego zbiornika buforowego. Zbiornik ma 220 litrów pojemności nominalnej i 206 dm³ pojemności użytkowej.

Parametry techniczne

Wężownica dolna, przeznaczona do obiegu solarnego, ma pole powierzchni 1,1 m² i pojemność 6,4 dm³. Przy parametrach 70/10/45°C osiąga moc grzewczą 21,4 kW i wydajność c.w.u. na poziomie 526 dm³/h, przy przepływie wody grzewczej 1,8 m³/h i stracie ciśnienia 40 mbar. Wężownica górna o powierzchni 0,8 m² i pojemności 4,3 dm³ pracuje z mocą 15,0 kW, dając 368 dm³/h ciepłej wody przy przepływie 1,4 m³/h i stracie ciśnienia 25 mbar.

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze do 80°C, natomiast czynnik grzewczy w wężownicach może mieć temperaturę do 100°C przy tym samym ciśnieniu. Urządzenie ma 1370 mm wysokości, a przy pochyleniu podczas wnoszenia potrzebuje 1545 mm prześwitu. Średnica zewnętrzna z izolacją to 650 mm, masa własna — 85 kg. Producent deklaruje klasę energetyczną B.

Konstrukcja i materiały

Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną, która oddziela wodę użytkową od podłoża stalowego i ogranicza korozję. Ochronę katodową uzupełnia wymienna anoda magnezowa o numerze katalogowym 703-40-330 — element eksploatacyjny, który podlega okresowej kontroli. Rewizję wnętrza umożliwia wyczystka 2" umieszczona na wysokości 310 mm.

Izolację termiczną stanowi 70 mm pianki polistyrenowej albo 60 mm pianki poliuretanowej, w zależności od wersji. Obudowa zewnętrzna występuje w dwóch wykonaniach: z tworzywa sztucznego (kod 063-22-201) oraz ze skaju (kod 066-22-201) dostępnego w kolorze białym, czerwonym, niebieskim i szarym. Wszystkie wersje mają identyczne parametry hydrauliczne i wymiarowe — wybór dotyczy wyłącznie wykończenia.

Zastosowanie — z czym współpracuje wymiennik Elektromet WPS DUO 220

Urządzenie przewidziano do współpracy z kotłami pelletowymi, kotłami gazowymi oraz kolektorami słonecznymi. Typowy układ wykorzystuje wężownicę dolną o większej powierzchni jako odbiornik ciepła z instalacji solarnej, a górną — jako obieg dogrzewający z kotła. Przyłącza wody grzewczej mają gwint 1": zasilanie wężownicy górnej na wysokości 990 mm, powrót na 750 mm, zasilanie dolnej na 640 mm, powrót na 270 mm. Króćce wody użytkowej o gwincie 3/4" wyprowadzono na wysokości 360 mm (zimna) i 1080 mm (ciepła). Króćce są boczne, a zbiornik przystosowany do ustawienia w pozycji pionowej stojącej.

Konstrukcja przewiduje miejsce na dodatkową grzałkę elektryczną — służy do tego mufa 1 1/2" na wysokości 800 mm. Na tej samej wysokości wyprowadzono rurkę kapilarną 1/2" pod czujnik regulatora lub termometru.

Jak działa wymiennik z dwiema wężownicami?

Woda użytkowa wypełnia zbiornik i pozostaje w nim bez kontaktu z czynnikiem grzewczym. Ciepło przekazywane jest przez ścianki wężownic — rur zanurzonych w wodzie, przez które przepływa woda z kotła lub z obiegu solarnego. Umieszczenie wężownicy solarnej w dolnej, najchłodniejszej strefie zbiornika pozwala kolektorom pracować przy niższej temperaturze powrotu, a więc z wyższą sprawnością, podczas gdy wężownica górna dogrzewa jedynie tę część objętości, z której woda jest właśnie pobierana.

Dla kogo jest WPS DUO 220 FIT?

Dla domu z instalacją solarną i kotłem — dwa niezależne obiegi grzewcze w jednym zbiorniku eliminują potrzebę drugiego wymiennika.

Dla rodziny 4–5-osobowej — 206 dm³ pojemności użytkowej i wydajność 526 dm³/h z wężownicy dolnej pokrywają zapotrzebowanie na wodę w godzinach szczytu.

Dla użytkowników kotłów pelletowych — zbiornik przyjmuje czynnik grzewczy o temperaturze do 100°C, co odpowiada charakterystyce pracy kotłów na paliwo stałe.

Dla instalacji wymagających rezerwy zasilania — mufa 1 1/2" pozwala uzupełnić układ o grzałkę elektryczną jako niezależne źródło podgrzewu.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc — wymiennik powstaje w Polsce. Urządzenie objęto 5-letnią gwarancją i wyposażono w atest PZH, dopuszczający kontakt z wodą przeznaczoną do spożycia. Producent prowadzi serwis w formule door to door. W Termo-Expert zapewniamy doradztwo techniczne przed zakupem i 33 dni na zwrot.

Często zadawane pytania

Czy wymiennik Elektromet WPS DUO 220 zmieści się w kotłowni o wysokości 2 m?

Tak. Zbiornik ma 1370 mm wysokości, a przy wnoszeniu w pochyleniu potrzebuje 1545 mm prześwitu — obie wartości mieszczą się w pomieszczeniu o wysokości 2 m. Przy średnicy 650 mm należy dodatkowo przewidzieć miejsce na dostęp do anody i wyczystki.

Czy potrzebuję anody magnezowej i jak często ją wymieniać?

Anoda jest fabrycznie zamontowana i niezbędna — uzupełnia ochronę emalii ceramicznej. Jej numer katalogowy to 703-40-330. Zużywa się w trakcie pracy, dlatego wymaga okresowej kontroli i wymiany na nową o tym samym numerze.

Którą wężownicę podłączyć do kolektorów słonecznych?

Dolną. Ma większą powierzchnię wymiany (1,1 m² wobec 0,8 m²) i pracuje w najchłodniejszej strefie zbiornika, co producent wskazuje wprost, oznaczając ją jako solarną. Górną wężownicę przeznacza się dla kotła gazowego lub pelletowego.

Czy mogę dołożyć grzałkę elektryczną?

Tak. Zbiornik ma przygotowaną mufę grzałki o gwincie 1 1/2" na wysokości 800 mm. Sama grzałka nie wchodzi w skład zestawu.

Czym różnią się wersje kolorystyczne?

Wyłącznie obudową zewnętrzną. Wersja 063-22-201 ma obudowę z tworzywa sztucznego, a wersje 066-22-2xx — obudowę ze skaju w kolorze białym, czerwonym, niebieskim lub szarym. Pojemność, wężownice, przyłącza i parametry pracy są we wszystkich wykonaniach identyczne.
