Elektromet WPS DUO 250 FIT

Elektromet WPS DUO 250 FIT — dwa źródła ciepła w jednym zbiorniku

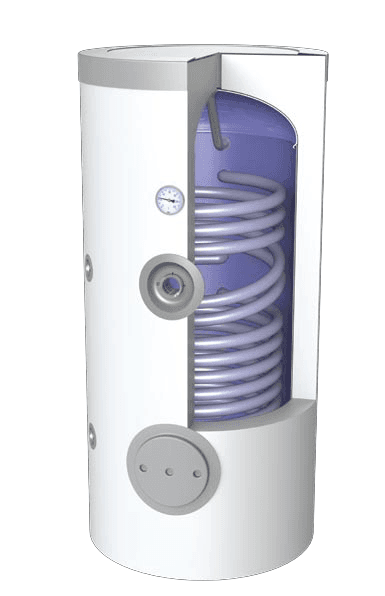

Wymiennik Elektromet WPS DUO 250 FIT to pionowy, stojący zasobnik c.w.u. o pojemności 250 litrów z dwiema niezależnymi wężownicami o standardowej powierzchni wymiany. Dolna wężownica została przewidziana do współpracy z kolektorami słonecznymi, górna — do zasilania z kotła gazowego lub pelletowego. To polski produkt z atestem PZH, oznaczony klasą energetyczną B.

Parametry techniczne

Pojemność nominalna zbiornika wynosi 250 l, a pojemność użytkowa 246 dm³. W izolacji polistyrenowej urządzenie ma 1570 mm wysokości i 650 mm średnicy, przy czym maksymalna wysokość przy pochyleniu to 1730 mm — tę wartość trzeba sprawdzić przed wniesieniem zbiornika do niskiej kotłowni. Masa własna wynosi 105 kg.

Obie wężownice różnią się wydajnością, bo pełnią różne role. Dolna, solarna, ma powierzchnię wymiany 1,1 m² i pojemność 6,4 dm³, osiągając moc grzewczą 21,4 kW oraz wydajność c.w.u. 526 dm³/h w warunkach 70/10/45°C. Górna wężownica to 0,8 m² powierzchni i 4,3 dm³ pojemności, co daje 15,0 kW mocy i 368 dm³/h ciepłej wody w tych samych warunkach.

Przepływ wody grzewczej wynosi 1,8 m³/h w wężownicy dolnej i 1,4 m³/h w górnej, przy stracie ciśnienia odpowiednio 40 i 25 mbar — te dwie liczby decydują o doborze pompy obiegowej. Maksymalne ciśnienie robocze zbiornika to 0,6 MPa przy temperaturze 80°C, natomiast czynnik grzewczy krążący w wężownicach może mieć 0,6 MPa i 100°C.

Konstrukcja i materiały

Zbiornik wykonano ze stali pokrytej wewnątrz emalią ceramiczną. Powłoka emaliowana oddziela wodę użytkową od podłoża stalowego i ogranicza korozję ścianek, a jej ochronę uzupełnia anoda magnezowa o numerze katalogowym 703-40-330 — element zużywalny, który koroduje zamiast zbiornika i podlega okresowej kontroli.

Izolację termiczną stanowi 70 mm pianki polistyrenowej albo 60 mm pianki poliuretanowej, zależnie od wykonania. Obudowę zewnętrzną wykonano z tworzywa sztucznego lub ze skaju. Wyczystka 2" umieszczona na wysokości 310 mm daje dostęp do wnętrza zbiornika przy przeglądzie, a wszystkie króćce przyłączeniowe wyprowadzono bocznie.

Zastosowanie — z czym współpracuje

Katalog producenta wskazuje trzy grupy źródeł ciepła: kotły pelletowe, kotły gazowe i kolektory słoneczne. Obieg kotłowy podłącza się do wężownicy górnej — zasilanie WEG 1" na wysokości 1100 mm, powrót WYG 1" na 860 mm. Instalacja solarna trafia do wężownicy dolnej: zasilanie WED 1" na 720 mm, powrót WYD 1" na 350 mm. Zimna woda użytkowa wchodzi króćcem 3/4" na wysokości 250 mm, ciepła wychodzi króćcem 3/4" na 1270 mm.

Zbiornik ma mufę grzałki 1 1/2" na wysokości 895 mm oraz przewidziane miejsce na dodatkową grzałkę, a rurkę kapilary 1/2" wyprowadzono na tej samej wysokości. Urządzenie przystosowane jest do pracy w pozycji pionowej stojącej.

Jak działa wymiennik z dwiema wężownicami?

Wymiennik Elektromet WPS DUO 250 FIT podgrzewa wodę użytkową pośrednio: czynnik grzewczy krąży wewnątrz wężownic i oddaje ciepło przez ich ścianki, nie mieszając się z wodą zgromadzoną w zbiorniku. Dolna wężownica pracuje w najzimniejszej strefie zasobnika, gdzie różnica temperatur jest największa — dlatego przypisano jej instalację solarną, pracującą przy niższych parametrach zasilania, i dano jej większą powierzchnię wymiany 1,1 m². Górna wężownica dogrzewa wierzchnią warstwę wody z kotła, gdy uzysk z kolektorów nie wystarcza. Oba obiegi są od siebie niezależne i mogą pracować naprzemiennie lub równolegle.

Dla kogo jest Elektromet WPS DUO 250 FIT?

Właściciele instalacji solarnej połączonej z kotłem — dwie niezależne wężownice o powierzchni 1,1 i 0,8 m² pozwalają obsłużyć dwa źródła ciepła w jednym zbiorniku, bez dodatkowego wymiennika pośredniego.

Użytkownicy kotłów pelletowych i gazowych — górna wężownica o mocy 15,0 kW i wydajności 368 dm³/h przejmuje ciepło z obiegu kotłowego przez przyłącza 1".

Domy o wysokim jednorazowym rozbiorze ciepłej wody — 246 dm³ pojemności użytkowej i 526 dm³/h wydajności z wężownicy dolnej to zapas na kilka kolejnych poborów.

Planujący rezerwowe dogrzewanie elektryczne — mufa 1 1/2" na wysokości 895 mm i miejsce na dodatkową grzałkę są przewidziane fabrycznie.

Które wykonanie wybrać — tworzywo czy skay?

Konstrukcja zbiornika, parametry wężownic i izolacja pozostają identyczne we wszystkich wersjach — różnica dotyczy wyłącznie obudowy zewnętrznej. Wykonanie w obudowie z tworzywa sztucznego nosi kod wyrobu 063-25-201, wersje w obudowie skay dostępne są w pięciu kolorach: białym (066-25-201), czerwonym (066-25-203), niebieskim (066-25-204), szarym (066-25-205) i zielonym (066-25-208). Wybór sprowadza się do dopasowania kolorystyki do pozostałych urządzeń w kotłowni.

Gwarancja i producent

Producent objął wymiennik 5-letnią gwarancją i zapewnia serwis door to door, czyli odbiór urządzenia spod adresu użytkownika. Zbiornik ma atest PZH dopuszczający kontakt z wodą przeznaczoną do spożycia. Wyrób pochodzi z zakładu ELEKTROMET w Gołuszowicach koło Głubczyc — jest to produkt polski. W Termo-Expert możesz skorzystać z doradztwa technicznego przed zakupem oraz zwrotu w ciągu 33 dni.

Często zadawane pytania

Czy do wymiennika WPS DUO 250 FIT można dołożyć grzałkę elektryczną?

Tak. Zbiornik ma fabrycznie przewidziane miejsce na dodatkową grzałkę oraz mufę 1 1/2" umieszczoną na wysokości 895 mm.

Czy zbiornik ma anodę magnezową?

Tak, anoda magnezowa jest elementem wyposażenia i ma numer katalogowy 703-40-330. Pracuje razem z emalią ceramiczną pokrywającą wnętrze stalowego zbiornika i wymaga okresowej kontroli stanu zużycia.

Czy zmieści się w kotłowni o wysokości 2 m?

Tak. Wymiennik Elektromet WPS DUO 250 FIT ma 1570 mm wysokości i 650 mm średnicy, a przy pochyleniu podczas wnoszenia potrzebuje 1730 mm prześwitu — obie wartości mieszczą się w pomieszczeniu o wysokości 2 m.

Czym różnią się obie wężownice?

Powierzchnią wymiany i mocą. Dolna, solarna, ma 1,1 m², 6,4 dm³ pojemności i 21,4 kW mocy przy 70/10/45°C, górna — 0,8 m², 4,3 dm³ i 15,0 kW w tych samych warunkach. Dolna obsługuje kolektory słoneczne, górna kocioł.

Jakie ciśnienie i temperaturę wytrzymuje zbiornik?

Maksymalne ciśnienie robocze zbiornika wynosi 0,6 MPa przy temperaturze 80°C. Dla czynnika grzewczego w wężownicach dopuszczalne jest 0,6 MPa i 100°C.

Ile lat gwarancji obejmuje ten wymiennik?

Pięć lat. Producent zapewnia dodatkowo serwis door to door, a wyrób posiada atest PZH.
