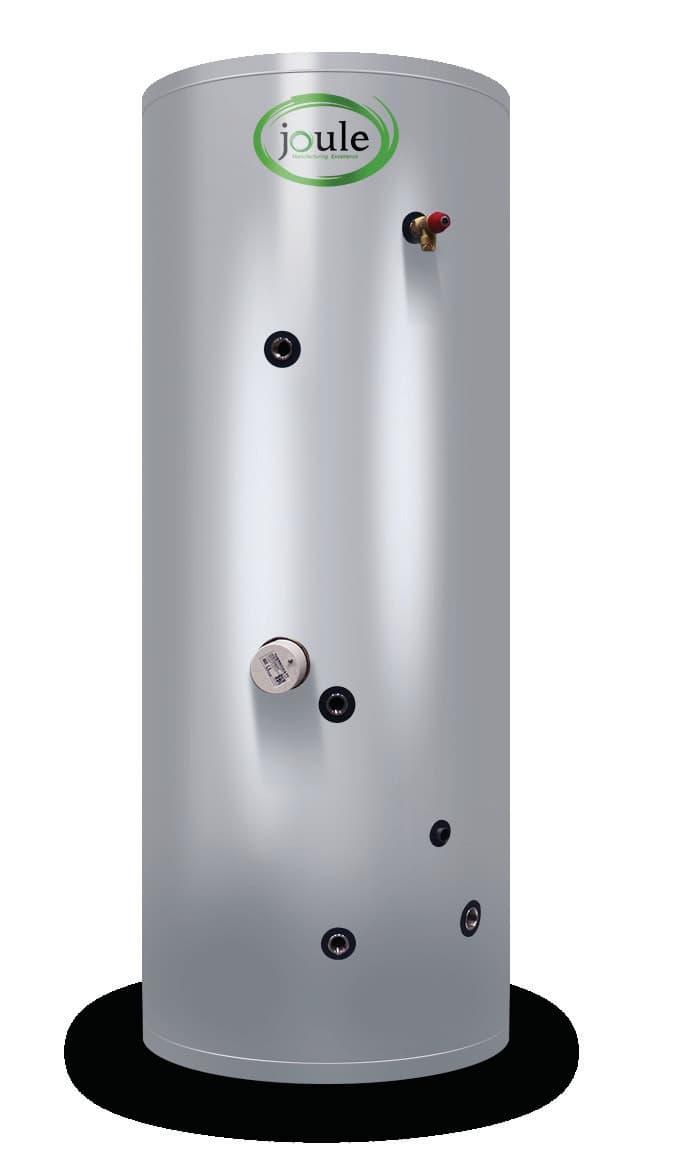

Joule Indirect — wymiennik z pojedynczą wężownicą i zbiornikiem ze stali DUPLEX

Wymiennik Joule z pojedynczą wężownicą z serii Indirect to urządzenie do przygotowania ciepłej wody użytkowej, w którym zbiornik wykonano ze stali nierdzewnej DUPLEX o podwyższonej odporności na korozję, a wężownicę i króćce ze stali kwasoodpornej AISI 316L. Seria obejmuje dziewięć pojemności — od 100 do 500 litrów, łącznie z wersją 300 L SLIM o zmniejszonej średnicy. W cenie urządzenia znajduje się grzałka elektryczna 3 kW 230 V oraz dodatkowy zawór bezpieczeństwa temperaturowo-ciśnieniowy.

Parametry techniczne

Wysokość całkowita rośnie wraz z pojemnością: od 950 mm w modelu 100 L, przez 1150 mm w wariantach 150 L i 200 L, 1600 mm w 300 L, aż do 1900 mm w modelu 500 L. Wyjątkiem jest wersja 300 L SLIM — ma 2050 mm wysokości przy średnicy z izolacją zaledwie 530 mm, podczas gdy standardowy 300 L mierzy 600 mm w przekroju. Największe warianty, 400 L i 500 L, mają średnicę 710 mm. Masa własna zbiornika to od 34 kg do 89 kg.

Klasa energetyczna wynosi B dla pojemności 100, 125 i 150 L oraz C dla wariantów od 200 do 500 L. Straty postojowe rosną od 44 W w modelu 100 L, przez 78 W w 200 L i 92 W w 300 L, do 115 W w modelu 500 L; wersja 300 L SLIM wykazuje 103 W. Izolację stanowi twarda pianka PUR o grubości 50 mm w modelach 100 L, 400 L i 500 L oraz 40 mm w pozostałych wariantach. Maksymalne ciśnienie pracy zbiornika to 6 bar, a maksymalna temperatura pracy 90°C — identyczne wartości graniczne obowiązują dla wężownicy.

Powierzchnia wymiany ciepła wężownicy wynosi 0,6 m² w modelach 100–150 L, 0,8 m² w 200 i 250 L, 1,2 m² w obu wersjach 300 L, 1,3 m² w 400 L i 1,4 m² w 500 L, przy pojemności wężownicy od 2,8 do 6,6 litra. Przekłada się to na wydajność c.w.u.: przy zasilaniu 80°C i podgrzewie wody z 10 do 45°C wymiennik dostarcza od 678 l/h (100 L) do 1900 l/h (500 L), a moc grzewcza mieści się w przedziale 24–55 kW. Przy niższym zasilaniu 60°C wydajność w tym samym reżimie wynosi od 421 do 1340 l/h przy mocy 13–31 kW. Dla podgrzewu do 60°C katalog podaje 392–1150 l/h przy zasilaniu 80°C.

Konstrukcja i materiały

Korpus zbiornika wykonano ze stali nierdzewnej DUPLEX, wężownicę oraz wszystkie króćce ze stali kwasoodpornej AISI 316L, a obudowę zewnętrzną ze stali malowanej proszkowo. Taki zestaw materiałów oznacza, że urządzenie nie wymaga stosowania anody ochronnej — odpada cykliczna wymiana anody magnezowej, znana z zasobników emaliowanych.

Każdy zbiornik jest trawiony, pasywowany oraz testowany pod kątem wytrzymałości ciśnieniowej. Trawienie i pasywacja odtwarzają warstwę pasywną stali po spawaniu, co jest warunkiem trwałości połączeń w kontakcie z ciepłą wodą użytkową. Gładka wężownica ze stali kwasoodpornej zapewnia — według danych producenta — nawet o 20% szybsze nagrzewanie wody dzięki lepszemu przekazywaniu ciepła w porównaniu z wężownicami ze standardowych materiałów. Całość okrywa twarda pianka PUR, odpowiadająca za wykazane straty postojowe.

Zastosowanie — z czym współpracuje

Wymiennik pracuje w pozycji stojącej pionowej, a wszystkie wysokości króćców katalog liczy od podłoża. Wężownica jest włączona w obieg centralnego ogrzewania przez wejście i powrót C.O. w gwincie wewnętrznym 3/4", więc źródłem ciepła może być każde urządzenie zasilające obieg grzewczy wodą o temperaturze do 90°C. Katalog podaje osobne wydajności dla zasilania 80, 70 i 60°C, co pozwala ocenić pracę również przy niższej temperaturze zasilania.

Strona wody użytkowej to zasilanie wody zimnej GW 1" i wyjście ciepłej wody GW 1", uzupełnione o króciec cyrkulacji GW 3/4" dla instalacji z pętlą cyrkulacyjną. Króciec elementu grzejnego GW 1 3/4" przyjmuje dołączoną grzałkę 3 kW 230 V, która stanowi niezależne od kotła źródło podgrzewu. Osobne przyłącze GW 1/2" przewidziano dla zaworu temperaturowo-ciśnieniowego, a kapilara czujnika temperatury pozwala wyprowadzić pomiar do sterownika.

Jak działa wymiennik z pojedynczą wężownicą?

Woda użytkowa wypełnia zbiornik, a czynnik grzewczy z instalacji C.O. krąży w zamkniętej wężownicy zanurzonej w tej wodzie — obiegi nigdy się nie mieszają. Ciepło przechodzi przez ściankę rury ze stali AISI 316L, ogrzana woda unosi się ku górze zbiornika i jest pobierana przez króciec wyjściowy, a zimna napływa dołem. Im większa powierzchnia wężownicy i im wyższa temperatura zasilania, tym wyższa moc grzewcza — stąd różnica między 24 kW w modelu 100 L a 55 kW w modelu 500 L przy zasilaniu 80°C.

Dla kogo jest wymiennik Joule Indirect?

Dla domu jednorodzinnego z kotłem gazowym lub na paliwo stałe — warianty 200–300 L przy zasilaniu 80°C dostarczają 988–1451 l/h wody o temperaturze 45°C, co pokrywa szczyt porannego rozbioru w kilkuosobowej rodzinie.

Dla kotłowni o ograniczonej powierzchni — wersja 300 L SLIM ma tylko 530 mm średnicy z izolacją, czyli tyle co model 150 L, kosztem 2050 mm wysokości.

Dla użytkowników wody o wysokiej twardości lub agresywnej chemicznie — zbiornik DUPLEX i wężownica AISI 316L nie wymagają anody ochronnej ani jej okresowej wymiany.

Dla obiektów o dużym zapotrzebowaniu na c.w.u. — modele 400 L i 500 L z wężownicą 1,3 i 1,4 m² osiągają 1694 i 1900 l/h przy zasilaniu 80°C.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest nie sama pojemność, lecz wydajność ciągła przy realnej temperaturze zasilania z kotła. Ten sam wymiennik 300 L daje 1451 l/h przy zasilaniu 80°C, ale 961 l/h przy 60°C — spadek o jedną trzecią. Jeśli źródło ciepła pracuje z niższą temperaturą, warto sięgnąć po wariant o większej powierzchni wężownicy. Drugim kryterium jest miejsce: przy niskiej kotłowni ograniczeniem bywa wysokość 1600–1900 mm modeli 300–500 L, a przy wąskim przejściu — średnica 710 mm wariantów 400 i 500 L. Trzecim są straty postojowe, które w największym zbiorniku sięgają 115 W i obciążają bilans przez całą dobę.

Gwarancja i producent

Producent udziela 12 lat gwarancji na szczelność zbiornika. Seria oznaczona jest w katalogu jako produkt europejski, wykonany ze stali nierdzewnej i posiadający atest PZH. Joule Group Ltd zrzesza zakłady produkcyjne w Holandii, Irlandii, Wielkiej Brytanii i Portugalii, zatrudniające łącznie blisko 1500 pracowników. Joule Polska działa od 2012 roku i jest trzecim co do wielkości centrum dystrybucyjnym grupy, z centrum logistycznym we Wrocławiu. W Termo-Expert otrzymasz doradztwo techniczne przed zakupem oraz 33 dni na zwrot.

Często zadawane pytania

Czy ten wymiennik wymaga anody ochronnej?

Nie, urządzenie nie wymaga stosowania anody ochronnej. Zbiornik wykonano ze stali nierdzewnej DUPLEX, a wężownicę i króćce ze stali kwasoodpornej AISI 316L, więc nie ma potrzeby okresowej wymiany anody magnezowej.

Czy grzałka elektryczna jest w komplecie?

Tak, grzałka elektryczna 3 kW 230 V zawarta jest w cenie urządzenia. W komplecie znajduje się również dodatkowy zawór bezpieczeństwa temperaturowo-ciśnieniowy, dla którego przewidziano osobny króciec GW 1/2".

Czym różni się wersja 300 L SLIM od standardowego 300 L?

Przede wszystkim proporcjami: SLIM ma 530 mm średnicy i 2050 mm wysokości, a wersja standardowa 600 mm średnicy i 1600 mm wysokości. Wydajność c.w.u. i powierzchnia wężownicy 1,2 m² są identyczne, natomiast straty postojowe wynoszą 103 W w wersji SLIM wobec 92 W w standardowej.

Czy wymiennik zmieści się w kotłowni o wysokości 2 m?

Wszystkie warianty poza 300 L SLIM zmieszczą się — najwyższy z nich, model 500 L, ma 1900 mm. Wersja 300 L SLIM mierzy 2050 mm, a katalog podaje tolerancję +/- 10 mm dla wysokości liczonej od podłoża, więc wymaga wyższego pomieszczenia i zapasu miejsca nad zbiornikiem.

Ile ciepłej wody wymiennik przygotuje w ciągu godziny?

Od 678 do 1900 litrów wody o temperaturze 45°C, zależnie od pojemności, przy zasilaniu wężownicy wodą o temperaturze 80°C i wodzie zimnej 10°C. Przy zasilaniu 70°C te same modele osiągają 538–1620 l/h, a przy 60°C — 421–1340 l/h.

Jaka jest maksymalna temperatura i ciśnienie pracy?

Maksymalna temperatura pracy wynosi 90°C, a maksymalne ciśnienie 6 bar — zarówno po stronie zbiornika, jak i wężownicy. Wartości te są jednakowe dla wszystkich dziewięciu pojemności serii.
