Joule Indirect – Wymienniki z pojedynczą wężownicą (modele z pogrubioną

Joule Indirect — wymiennik z pojedynczą wężownicą w podwyższonej klasie energetycznej

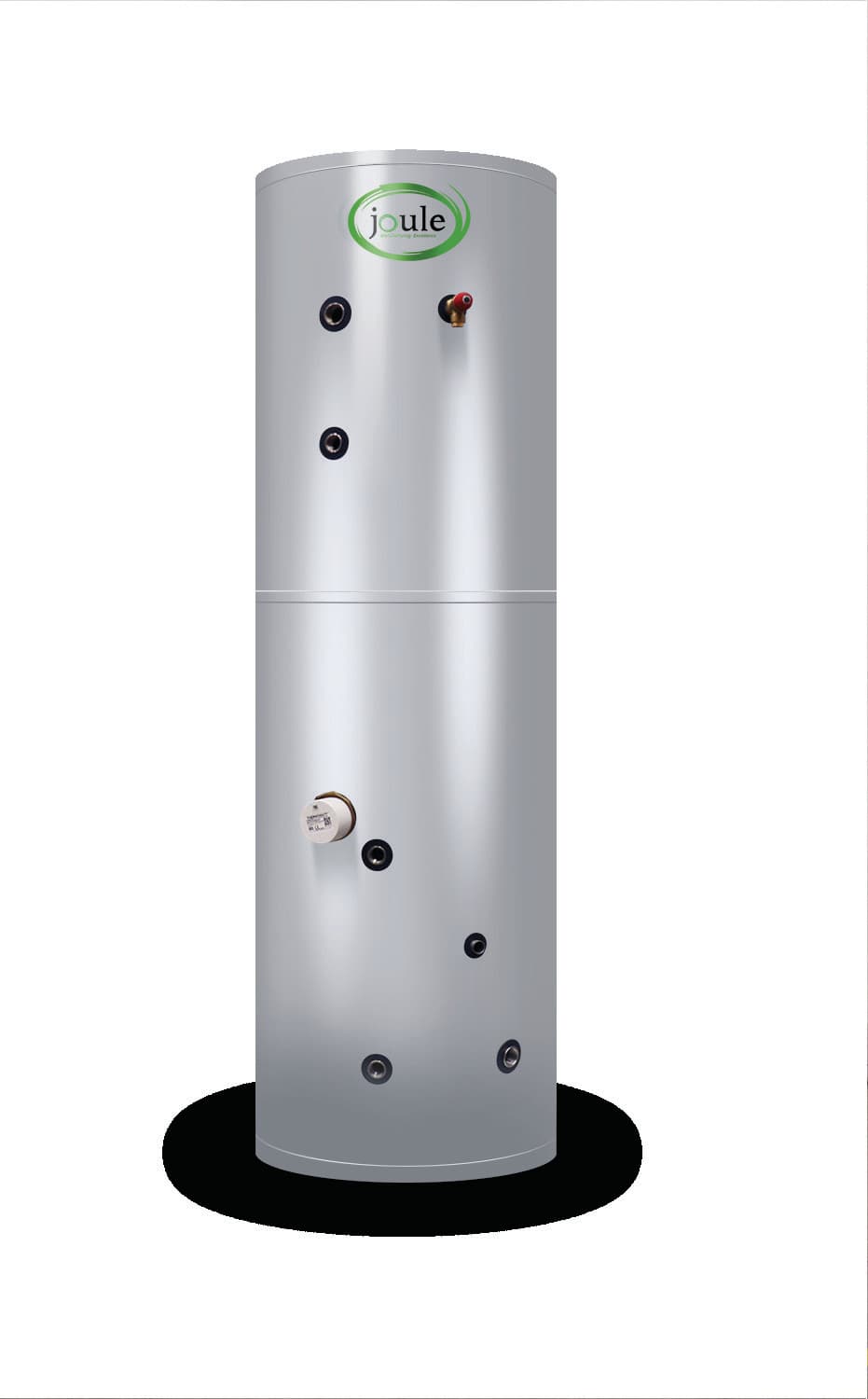

Wymiennik Joule Indirect w wersji z pogrubioną izolacją to zbiornik ciepłej wody użytkowej o pojemności od 125 do 250 litrów, którego korpus wykonano ze stali nierdzewnej DUPLEX, a wężownicę i króćce ze stali kwasoodpornej AISI 316L. Grubsza warstwa twardej pianki PUR ogranicza straty postojowe i przesuwa mniejsze pojemności do klasy energetycznej A. Każdy zbiornik jest trawiony, pasywowany oraz testowany pod kątem wytrzymałości ciśnieniowej.

Parametry techniczne

Seria obejmuje cztery pojemności: 125, 150, 200 i 250 litrów. Izolacja z twardej pianki PUR ma 60 mm w modelach 125 i 150 L oraz 65 mm w modelach 200 i 250 L. To właśnie ta różnica decyduje o klasie energetycznej: zbiorniki 125 i 150 L uzyskują klasę A, a 200 i 250 L — klasę B.

Straty postojowe rosną wraz z pojemnością od 35 W w modelu 125 L, przez 39 W w 150 L i 58 W w 200 L, do 64 W w zbiorniku 250 L. Maksymalne ciśnienie pracy zbiornika wynosi 6 bar, a maksymalna temperatura pracy 90°C — te same wartości obowiązują dla wężownicy.

Powierzchnia wymiany ciepła wężownicy to 0,6 m² w wersjach 125 i 150 L oraz 0,8 m² w wersjach 200 i 250 L, przy pojemności wodnej wężownicy odpowiednio 2,8 i 3,8 litra. Przy zasilaniu 80/10/45°C wydajność ciągła c.w.u. sięga 712 l/h dla 125 L, 742 l/h dla 150 L, 988 l/h dla 200 L i 1054 l/h dla 250 L, co odpowiada mocy grzewczej 24 kW w mniejszych i 32 kW w większych pojemnościach. W standardzie znajduje się grzałka elektryczna 3 kW 230 V oraz dodatkowy zawór bezpieczeństwa temperaturowo-ciśnieniowy.

Wszystkie warianty mają jednakową średnicę zewnętrzną z izolacją — 580 mm. Wysokość całkowita to 1030 mm (125 L), 1190 mm (150 L), 1490 mm (200 L) i 1800 mm (250 L), a masa własna odpowiednio 35, 39, 46 i 58 kg.

Konstrukcja i materiały

Korpus zbiornika wykonano ze stali nierdzewnej DUPLEX o podwyższonej odporności na korozję. Dzięki temu wymiennik nie wymaga stosowania anody ochronnej, więc z eksploatacji znika cykliczna wymiana anody magnezowej typowa dla zbiorników emaliowanych.

Wężownica oraz króćce przyłączeniowe są ze stali kwasoodpornej AISI 316L. Gładka powierzchnia wężownicy ze stali kwasoodpornej zapewnia nawet o 20% szybsze nagrzewanie wody dzięki lepszemu przekazywaniu ciepła w porównaniu z wężownicami ze standardowych materiałów. Obudowę zewnętrzną stanowi stal malowana proszkowo, a przestrzeń między płaszczem a zbiornikiem wypełnia twarda pianka PUR.

Zastosowanie — z czym współpracuje

Wężownica pracuje z czynnikiem grzewczym o temperaturze do 90°C i ciśnieniu do 6 bar, co obejmuje typowe wodne instalacje centralnego ogrzewania. Katalog podaje wydajność c.w.u. dla trzech temperatur zasilania: 80, 70 i 60°C — przy zasilaniu 60°C wymiennik 250 L osiąga 704 l/h w trybie 60/10/45°C, a wersja 125 L — 455 l/h.

Zbiornik ma osobny króciec grzałki GW 1 3/4", dzięki czemu fabryczna grzałka 3 kW 230 V może uzupełniać lub zastępować pracę wężownicy poza sezonem grzewczym. Osobne przyłącze cyrkulacji GW 3/4" pozwala włączyć wymiennik w instalację z pętlą cyrkulacyjną c.w.u., a kapilara czujnika temperatury umożliwia sterowanie ładowaniem z poziomu automatyki źródła ciepła.

Jak działa wymiennik z pojedynczą wężownicą?

Czynnik grzewczy z instalacji c.o. płynie zamkniętym obiegiem przez wężownicę zanurzoną w wodzie użytkowej i oddaje jej ciepło przez ściankę rury — obie wody nigdy się nie mieszają. Podgrzana woda unosi się w górę zbiornika, gdzie znajduje się króciec wyjścia c.w.u. GW 1", a chłodna woda wodociągowa dopływa dołem przez przyłącze GW 1". Powstaje uwarstwienie temperatury, dzięki któremu odbiór ciepłej wody z górnej strefy jest możliwy jeszcze przed pełnym nagrzaniem całej objętości.

Dla kogo jest wymiennik Joule Indirect?

Dla inwestora budującego dom energooszczędny — modele 125 i 150 L osiągają klasę energetyczną A przy stratach postojowych 35 i 39 W, co jest najniższym poziomem w całej serii.

Dla rodziny 4–5-osobowej — wersja 200 lub 250 L z wężownicą 0,8 m² daje 988–1054 l/h przy zasilaniu 80°C, więc pokrywa serię kąpieli następujących po sobie.

Dla użytkownika wody o dużej twardości lub agresywnym składzie — korpus DUPLEX i wężownica AISI 316L nie wymagają anody ochronnej, a zbiornik jest fabrycznie trawiony i pasywowany.

Dla właściciela kotłowni o ograniczonej powierzchni — wszystkie cztery pojemności mają tę samą średnicę 580 mm, więc zwiększenie zapasu wody nie zmienia zajmowanego pola podstawy, tylko wysokość.

Jak dobrać pojemność wymiennika?

Punktem wyjścia jest temperatura zasilania z posiadanego źródła ciepła i wydajność podana w tabeli. Przy zasilaniu 80/10/45°C różnica między wersją 150 L a 200 L to skok z 742 do 988 l/h oraz z 24 do 32 kW mocy grzewczej — decyduje o niej powierzchnia wężownicy, która rośnie z 0,6 do 0,8 m². Jeżeli źródło pracuje na niższym parametrze, warto porównać wiersze 70/10/45°C i 60/10/45°C, bo tam różnice między wariantami są proporcjonalnie podobne, ale wartości bezwzględne wyraźnie niższe. Przy planowaniu miejsca należy uwzględnić wysokość całkowitą od 1030 do 1800 mm oraz masę pustego zbiornika od 35 do 58 kg.

Gwarancja i producent

Producent udziela 12 lat gwarancji na szczelność zbiornika. Wymiennik jest oznaczony jako produkt europejski i posiada atest PZH — Narodowego Instytutu Zdrowia Publicznego.

Joule Group Ltd zrzesza producentów urządzeń dla branży odnawialnych źródeł energii w Europie Zachodniej i zatrudnia łącznie blisko 1500 pracowników. Zbiorniki ze stali nierdzewnej powstają między innymi w zakładzie w Porto, założonym w 1982 roku, gdzie w pełni zautomatyzowane procesy spawania doczołowego praktycznie eliminują ryzyko błędów produkcyjnych. Joule Polska działa na naszym rynku od 2012 roku i prowadzi centrum logistyczne pod Wrocławiem.

Często zadawane pytania

Czy ten wymiennik wymaga anody ochronnej?

Nie wymaga. Korpus zbiornika wykonano ze stali nierdzewnej DUPLEX o podwyższonej odporności na korozję, więc nie trzeba kupować ani wymieniać anody magnezowej przez cały okres eksploatacji.

Czym te modele różnią się od standardowej serii Indirect?

Grubszą izolacją i wynikającą z niej klasą energetyczną. Warianty 125 i 150 L mają 60 mm pianki PUR i klasę A, a warianty 200 i 250 L — 65 mm i klasę B, przy stratach postojowych od 35 do 64 W.

Czy grzałka elektryczna jest w zestawie?

Tak, grzałka 3 kW 230 V wchodzi w skład urządzenia. W zestawie znajduje się również dodatkowy zawór bezpieczeństwa temperaturowo-ciśnieniowy.

Czy zbiornik 250 L zmieści się w kotłowni o wysokości 2 m?

Tak — wysokość całkowita wersji 250 L to 1800 mm przy tolerancji ±10 mm, a przyłącze zaworu temperaturowo-ciśnieniowego znajduje się na wysokości 1535 mm. Średnica z izolacją wynosi 580 mm we wszystkich czterech pojemnościach.

Jaka jest maksymalna temperatura i ciśnienie pracy?

Maksymalna temperatura pracy to 90°C, a maksymalne ciśnienie 6 bar — zarówno dla zbiornika, jak i dla wężownicy.

Ile wynosi gwarancja?

12 lat na szczelność zbiornika. Każdy egzemplarz przed opuszczeniem fabryki jest trawiony, pasywowany i testowany pod kątem wytrzymałości ciśnieniowej.
