Joule Triple – Wymienniki z trzema wężownicami

Joule Triple — wymiennik z trzema wężownicami do trzech źródeł ciepła naraz

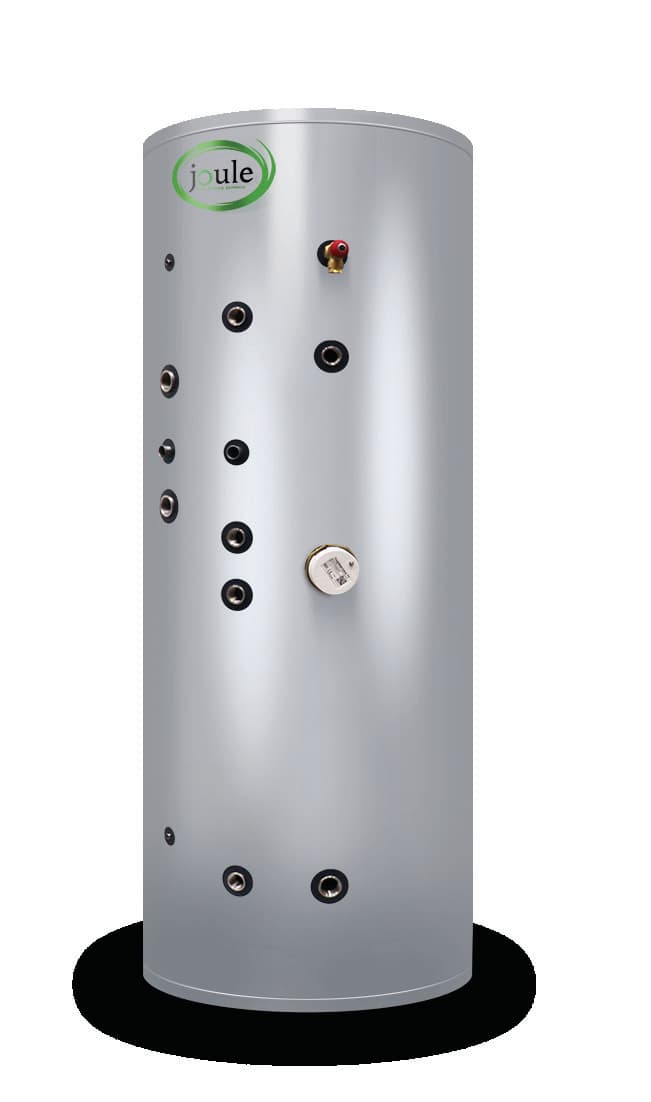

Wymiennik Joule z trzema wężownicami to zasobnik ciepłej wody użytkowej dostępny w pięciu pojemnościach: 200, 250, 300, 400 i 500 litrów. Trzy niezależne wężownice ze stali kwasoodpornej AISI 316L — solarna, c.o. oraz dodatkowa — pozwalają zasilać ten sam zbiornik z trzech obiegów grzewczych bez przełączania instalacji.

Korpus wykonano ze stali nierdzewnej DUPLEX o podwyższonej odporności na korozję, a grzałka elektryczna 3 kW 230 V i zawór bezpieczeństwa temperaturowo-ciśnieniowy wchodzą w skład wyposażenia urządzenia.

Parametry techniczne

Zbiornik pracuje pod ciśnieniem do 6 bar przy maksymalnej temperaturze 90 °C — te same wartości graniczne obowiązują dla wszystkich trzech wężownic, więc obieg solarny, kotłowy i dodatkowy podlegają jednemu reżimowi pracy. Cała rodzina ma klasę energetyczną C.

Straty postojowe rosną wraz z pojemnością: od 80 W w modelu 200 L, przez 89 W (250 L), 96 W (300 L) i 102 W (400 L), do 115 W w wersji 500 L. Odpowiada za nie izolacja z twardej pianki PUR o grubości 40 mm w wariantach 200–300 L oraz 50 mm w wariantach 400 i 500 L.

Wysokość całkowita wynosi 1150 mm (200 L), 1400 mm (250 L), 1600 mm (300 L), 1540 mm (400 L) i 1900 mm (500 L) — wymiar liczony od podłoża z tolerancją ±10 mm. Model 400 L jest niższy od 300 L, ponieważ ma większą średnicę z izolacją: 710 mm zamiast 600 mm. Masa własna rośnie od 50 kg w wersji 200 L do 87 kg w wersji 500 L, co przekłada się na wymagania wobec posadzki kotłowni.

Konstrukcja i materiały

Korpus zbiornika wykonano ze stali nierdzewnej DUPLEX, a wężownice i króćce ze stali kwasoodpornej AISI 316L. Obudowa zewnętrzna to stal malowana proszkowo. Taki zestaw materiałów sprawia, że urządzenie nie wymaga stosowania anody ochronnej — odpada okresowa kontrola i wymiana anody magnezowej, obowiązkowa w zbiornikach emaliowanych.

Każdy zbiornik jest trawiony, pasywowany oraz testowany pod kątem wytrzymałości ciśnieniowej. Gładka wężownica ze stali kwasoodpornej zapewnia do 20% szybsze nagrzewanie wody dzięki lepszemu przekazywaniu ciepła w porównaniu do wężownic wykonanych ze standardowych materiałów.

Zastosowanie — z czym współpracuje

Wężownica solarna ma powierzchnię 0,58–1,3 m²: 0,7 m² w modelach 200 i 250 L, 1,2 m² w modelach 300 i 400 L oraz 1,3 m² w wersji 500 L, przy pojemności obiegu od 3,3 do 6,2 litra. Podłącza się ją króćcami GW 3/4" umieszczonymi w dolnej części zbiornika, gdzie woda jest najzimniejsza.

Wężownica c.o. ma powierzchnię 0,58 m² (200 L), 0,7 m² (250 i 400 L) oraz 0,8 m² (300 i 500 L) i przyłącza GW 3/4". Wężownica dodatkowa jest identyczna we wszystkich wariantach — 0,58 m² powierzchni, 2,7 litra pojemności, przyłącza GW 1" — i pozostaje do dyspozycji dla trzeciego obiegu grzewczego.

Zbiornik ma ponadto króciec grzałki GW 1 3/4", króciec cyrkulacji GW 3/4", przyłącze zaworu temperaturowo-ciśnieniowego GW 1/2", zasilanie wody zimnej GW 1", wyjście ciepłej wody GW 1" na górze zbiornika oraz cztery kapilary czujników temperatury rozmieszczone na różnych wysokościach, co pozwala sterować każdym źródłem ciepła z osobna.

Jak działa wymiennik z trzema wężownicami?

Wymiennik Joule z trzema wężownicami magazynuje wodę użytkową, a ciepło przekazuje jej przez ścianki spiral zanurzonych w zbiorniku — czynnik grzewczy nigdy nie miesza się z wodą użytkową. Każda wężownica pracuje na innej wysokości: solarna najniżej, c.o. i dodatkowa wyżej, dzięki czemu źródło o niższej temperaturze podgrzewa najzimniejszą warstwę, a źródło o wyższej dogrzewa górę zbiornika do temperatury zadanej. Gdy żaden obieg nie pracuje, wodę dogrzewa grzałka elektryczna 3 kW 230 V.

Dla kogo jest Joule Triple?

Dla instalacji z kolektorami słonecznymi i kotłem — osobna wężownica solarna o powierzchni do 1,3 m² nie konkuruje o miejsce z obiegiem kotłowym.

Dla domów z trzecim źródłem ciepła — dodatkowa wężownica 0,58 m² z przyłączami GW 1" przyjmuje kolejny obieg bez rozbudowy hydrauliki o wymiennik zewnętrzny.

Dla wody o agresywnym składzie — korpus DUPLEX i wężownice AISI 316L działają bez anody ochronnej, więc nie ma elementu zużywalnego do wymiany.

Dla kotłowni o ograniczonej wysokości — wariant 400 L mieści się w 1540 mm dzięki średnicy 710 mm, mimo że jest pojemniejszy od modelu 300 L o wysokości 1600 mm.

Jak dobrać pojemność wymiennika?

Poza samą pojemnością zbiornika decyduje wydajność c.w.u. wężownicy, z której będzie korzystać główne źródło ciepła. Wężownica c.o. w warunkach 80/10/45 °C daje 650 l/h w modelu 200 L, 851 l/h w 250 L, 933 l/h w 300 L, 952 l/h w 400 L i 1171 l/h w 500 L, przy mocy grzewczej od 22 do 32 kW. Wężownica solarna w tych samych warunkach osiąga od 901 do 1814 l/h i od 28 do 52 kW.

Przy przygotowaniu wody o wyższej temperaturze wartości spadają — wężownica c.o. w warunkach 70/10/60 °C daje od 291 do 575 l/h. Jeśli źródłem jest kocioł o niższej temperaturze zasilania, warto sięgnąć po większy wariant, bo to powierzchnia wężownicy, a nie sama pojemność, ogranicza wtedy wydajność.

Gwarancja i producent

Producent udziela 12 lat gwarancji na szczelność zbiornika. Urządzenie ma znak jakości PZH — Narodowego Instytutu Zdrowia Publicznego PZH — i jest produktem europejskim.

Joule Group Ltd zrzesza producentów z branży odnawialnych źródeł energii w Europie Zachodniej, zatrudniając łącznie blisko 1500 pracowników. Zbiorniki ze stali nierdzewnej o pojemnościach od 90 do 5000 litrów powstają w zakładzie w Porto, działającym od 1982 roku, gdzie w pełni zautomatyzowane procesy spawania doczołowego praktycznie eliminują ryzyko błędów produkcyjnych. Joule Polska działa od 2012 roku i prowadzi centrum logistyczne we Wrocławiu.

W Termo-Expert oferujemy doradztwo techniczne przed zakupem oraz zwrot w ciągu 33 dni.

Często zadawane pytania

Czy potrzebuję anody ochronnej?

Nie. Wymiennik Joule z trzema wężownicami nie wymaga stosowania anody ochronnej, ponieważ korpus zbiornika wykonano ze stali nierdzewnej DUPLEX o podwyższonej odporności na korozję, a wężownice i króćce ze stali kwasoodpornej AISI 316L.

Czy grzałka elektryczna jest w komplecie?

Tak. Grzałka o mocy 3 kW 230 V jest w cenie urządzenia, podobnie jak dodatkowy zawór bezpieczeństwa temperaturowo-ciśnieniowy. Króciec grzałki ma gwint GW 1 3/4".

Czy zbiornik zmieści się w kotłowni o wysokości 2 m?

Tak — najwyższy wariant 500 L ma 1900 mm wysokości liczonej od podłoża (±10 mm). Trzeba jednak pamiętać o zapasie na przyłącze ciepłej wody GW 1", które wyprowadzono na samej górze zbiornika.

Do czego służy trzecia wężownica?

Do podłączenia kolejnego, niezależnego obiegu grzewczego. Ma powierzchnię 0,58 m², pojemność 2,7 litra i przyłącza GW 1" we wszystkich pięciu wariantach pojemnościowych, a jej moc grzewcza w warunkach 80/10/45 °C wynosi 22 kW.

Jaka jest maksymalna temperatura i ciśnienie pracy?

90 °C i 6 bar — zarówno dla zbiornika, jak i dla każdej z trzech wężownic. Każdy egzemplarz przechodzi test wytrzymałości ciśnieniowej po trawieniu i pasywacji.

Ile wynosi gwarancja?

12 lat na szczelność zbiornika. Reklamacje przyjmuje serwis producenta, Joule Polska.
