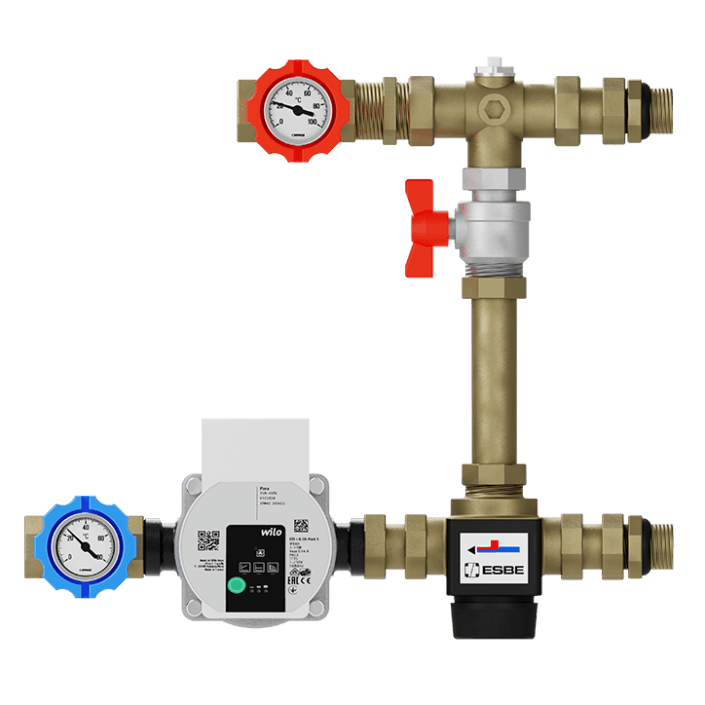

Grupa ochronna Układ Kamen Control

Kocioł na paliwo stałe potrzebuje ochrony przed zjawiskami, które mogą skrócić jego żywotność. Układ Kamen Control to sprawdzone rozwiązanie, które chroni wymiennik ciepła przed korozją niskotemperaturową, gwarantując stabilną pracę instalacji przez wiele lat. Ta grupa ochronna jest szczególnie ważna, gdy temperatura wody powracającej z instalacji spada poniżej bezpiecznych limitów.

Jak działa grupa ochronna Układ Kamen Control?

Zasada działania Układu Kamen Control opiera się na zawórze stałotemperaturowym ESBE VTC 50°C. Urządzenie monitoruje temperaturę wody powracającej z instalacji grzewczej do kotła. Gdy temperatura ta spada poniżej 50°C, zawór automatycznie podmieszowuje ciepłą wodę zasilającą z powrotem do kotła, podnosząc jej temperaturę do bezpiecznego poziomu minimum 50°C. Dzięki temu eliminujesz kondensację pary wodnej wewnątrz wymiennika – zjawisko zwane rosą kondensacyjną, które prowadzi do korozji niskotemperaturowej i tlenków węgla.

Parametry techniczne grupy ochronnej Układ Kamen Control

• Zawór stałotemperaturowy: ESBE VTC 50°C Kvs4.5 — zawór charakteryzuje się przeznaczeniem dla kotłów na paliwo stałe, utrzymuje temperaturę powrotu minimum 50°C i zapobiega powstawaniu kondensatu
• Pompa obiegowa: Wilo 15/6 — niezawodna pompa cyrkulacyjna zapewniająca przepływ czynnika grzewczego, cicha i energooszczędna
• Termometry bimetaliczne: 2 sztuki z zaworami kukowymi 1'' — pozwalają na bieżąco monitorować temperaturę wody zasilającej i powracającej
• Zawór zwrotny: uniemożliwia wsteczny przepływ wody, chroniąc instalację przed konfliktami przepływów
• Maksymalny przepływ: 3,8 m³/h — wydajność adekwatna do większości instalacji domowych i małych obiektów użyteczności publicznej
• Maksymalna moc grzewcza: 70 kW przy ∆T=15K — parametr wskazuje, że układ sprawdzi się w instalacjach o zakresie mocy od 30 do 70 kW

Każdy element zestawu został dobany z uwzględnieniem harmonii pracy całej grupy ochronnej. Zawór stałotemperaturowy pracuje w naturalnym ciągu bez podbicia, a pompa Wilo zapewnia stały, niezawodny obieg czynnika. Dzięki termometrom można łatwo diagnostycować temperaturę pracy systemu, co jest cenną informacją dla serwisanta.

Dla jakiej instalacji sprawdzi się Układ Kamen Control?

Grupa ochronna Układ Kamen Control jest przeznaczona dla każdego domu jednorodzinnego opalającego się kotłem na paliwo stałe — szczególnie tych, gdzie instalacja grzewcza obejmuje obiegami niskotemperaturowe, takie jak ogrzewanie podłogowe czy grzejniki o niskiej temperaturze. Układ pracuje idealnie w domach o powierzchni 150–260 m², gdzie moce kotłów wahają się w granicach 30–70 kW. Jeśli kocioł pracuje z mocą zbliżoną do nominalnej, a temperatura powrotu maleje poniżej 55°C — instalacja Układu Kamen Control jest konieczna.

Grupa ochronna znajdzie zastosowanie również w systemach mieszanych, gdzie obok grzejników konwekcyjnych pracuje ogrzewanie podłogowe regulowane zaworem mieszającym — wtedy do kotła wraca woda o zmiennej temperaturze, a zawór stałotemperaturowy wyrównuje te różnice, chroniąc wymiennik.

Korzyści z zastosowania Układu Kamen Control

Zastosowanie Układu Kamen Control w instalacji z kotłem na paliwo stałe daje ci kilka wymierne korzyści. Pierwsza i najważniejsza to wydłużona żywotność wymiennika ciepła — producent Kamen gwarantuje aż 7 lat gwarancji na szczelność wymiennika, jeśli montaż odbył się z wykorzystaniem tego układu. Druga korzyść to zmniejszenie emisji tlenku węgla (CO) i sadzy, ponieważ kocioł pracuje w optymalnych warunkach temperatury. Trzecia to stabilna wydajność instalacji — temperatura pracy cotła utrzymuje się na bezpiecznym poziomie, co zapewnia równomierny rozkład ciepła w budynku.

Montaż i warunki pracy Układu Kamen Control

Układ montuje się w bezpośredniej bliskości kotła — na powrocie instalacji, zanim woda trafi z powrotem do wymiennika. Montaż wymaga instalatora z doświadczeniem, ponieważ prawidłowe położenie zaworu i obiegów decyduje o skuteczności ochrony. Producent Kamen zastrzega, że temperatura pracy kotła powinna być wyższa o co najmniej 15°C niż nastawa zaworu — czyli minimum 65°C — aby uniknąć problemów z niedostatecznym podmieszowaniem.

Układ pracuje z każdym kotłem na paliwo stałe marki Kamen — od kompaktowych modeli dla domów małych po większe instalacje przemysłowe. Zawór stałotemperaturowy nie wymaga regulacji elektronicznej ani zasilania elektrycznego, pracuje całkowicie automatycznie na zasadzie różnic ciśnień.

Porównanie: Układ Kamen Control vs. tradycyjne zawory regulacyjne

Wiele starszych instalacji wykorzystuje zawory regulacyjne trzydrogowe ze sterownikami elektronicznymi, które wymagają zasilania i czujników temperatury. Układ Kamen Control jest rozwiązaniem całkowicie niezależnym — zawór stałotemperaturowy reaguje automatycznie na zmianę temperatury. To oznacza, że nie musisz martwić się awarią elektroniki czy brakiem zasilania. Zaoszczędzisz również na montażu, bo nie potrzebujesz dodatkowych czujników ani linii sygnałowych.

Czy Układ Kamen Control nadaje się do wszystkich kotłów na paliwo stałe?

Układ Kamen Control został specjalnie opracowany dla kotłów Kamen i sprawdza się najlepiej z ich modelami. Można go montować z innymi kotłami na paliwo stałe, jednak zawsze warto konsultować się z instalatorem i producenta kotła, aby upewnić się o zgodności parametrów.

Jaka temperatura powinna być na powrocie z instalacji?

Temperatura powrotu powinna być wyższa niż 50°C, a temperatura zasilania z kotła powinna być co najmniej 15°C wyższa — czyli minimum 65°C. Układ Kamen Control utrzymuje powrót na poziomie 50°C poprzez podmieszanie ciepłej wody zasilającej.

Czy Układ Kamen Control wymaga regularnego serwisu?

Zawór stałotemperaturowy ESBE nie wymaga przeglądów ani serwisu — pracuje całkowicie automatycznie. Jedynym działaniem jest okresowe sprawdzenie niezbędne podczas rocznych przeglądów kotła, aby upewnić się, że zawór nie wymaga czyszczenia z osadów.

Czy instalacja Układu Kamen Control wydłuża gwarancję?

Tak — producent Kamen wydłuża gwarancję na szczelność wymiennika do 7 lat w przypadku prawidłowego montażu Układu Kamen Control. Bez tego układu gwarancja wynosi zazwyczaj 4–5 lat, w zależności od modelu kotła.
