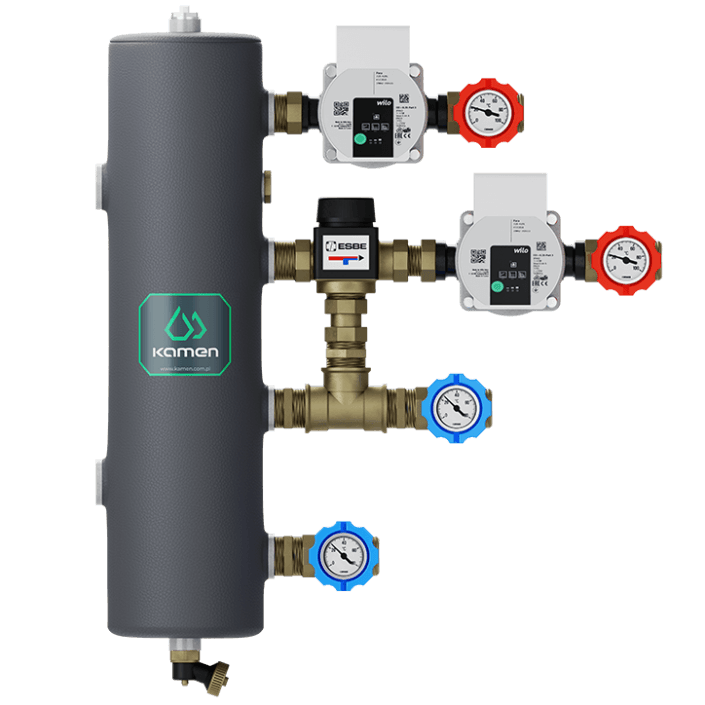

Układ Sprzęgłowy Kamen USBT

Szukasz rozwiązania, które pozwoli Ci efektywnie sterować temperaturą w instalacji grzewczej z jednym źródłem ciepła i dwoma niezależnymi obiegami? Układ Sprzęgłowy Kamen USBT to zaawansowany system hydrauliczny, który zagwarantuje prawidłowe rozdzielenie ciepła między obieg bezpośredni a obieg z mieszaniem temperatury. Dzięki przemyślanej konstrukcji i wysokiej jakości komponentom, Układ Sprzęgłowy Kamen USBT stanowi niezawodne rozwiązanie dla nowoczesnych instalacji grzewczych.

Parametry techniczne Układ Sprzęgłowy Kamen USBT

• Maksymalny przepływ: 3,8 m³/h — gwarantuje efektywny transport ciepła i szybkie osiągnięcie żądanej temperatury w całej instalacji
• Maksymalna moc: 70 kW przy różnicy temperatur ∆T=15K — wystarczająca dla większości domów jednorodzinnych i budynków użyteczności publicznej
• Sprzęgło hydrauliczne: Kamen SH 1NA2-OC — ocieplone sprzęgło o pojemności 2,8 l, maksymalnym ciśnieniu 6 bar i maksymalnej temperaturze pracy 110°C
• Zawór mieszający: termostatyczny ESBE 20-55°C Kvs3.4 — precyzyjna regulacja temperatury powietrza grzewczego na podstawie temperatur zasilania i powrotu
• Pompy obiegowe: 2 × Wilo 15/6 — niezawodne urządzenia do cyrkulacji czynnika grzewczego w obu obiegach
• Termometry: 4 × bimetaliczne z zaworem kulowym 1'' — umożliwiają łatwe odczytanie temperatury w kluczowych punktach instalacji
• Zawory zwrotne: 2 × na powrocie (w nyplu) — chronią system przed zwrotnym przepływem czynnika grzewczego
• Odpowietrznik: wbudowany automatycznie — usuwa powietrze z instalacji
• Zawór spustowy: umożliwia kontrolowaną opróżniającą instalację z czynnika grzewczego

Maksymalny przepływ 3,8 m³/h oznacza, że układ porządnie rozprowadzi ciepło nawet w rozbudowanej instalacji. Moc 70 kW przy standardowej różnicy temperatur to parametr, którym mogą posługiwać się projektanci i instalatorzy przy doborze urządzenia do konkretnego budynku. Wszystkie parametry dokumentują, że Kamen USBT to system zaprojektowany z myślą o niezawodności i długotrwałej eksploatacji.

Dla jakiego domu sprawdzi się Układ Sprzęgłowy Kamen USBT?

Układ Sprzęgłowy Kamen USBT sprawdzi się doskonale w domach jednorodzinnych od 200 do 400 metrów kwadratowych, gdzie wymagana jest dwustrefowa instalacja grzewcza. Idealnie nadaje się dla budynków wymagających jednoczesnego zasilania grzejników konwekcyjnych (radiatorów) oraz systemu ogrzewania podłogowego o różnych wymaganiach temperaturowych. Ze względu na maksymalną moc 70 kW, może być stosowany również w małych budynkach użyteczności publicznej, biurach czy obiektach handlowych.

System USBT znajduje szczególne zastosowanie wtedy, gdy jako źródło ciepła wykorzystujesz kocioł kondensacyjny, kocioł na paliwo stałe (np. kocioł na drewno lub pellet), pompę ciepła lub nawet kominek z płaszczem wodnym. Dwuobiegowa struktura pozwala na niezależne sterowanie temperaturą dla każdej strefy, co znacznie poprawia komfort użytkowania i redukuje zużycie energii.

Jak działa Układ Sprzęgłowy Kamen USBT?

Układ Sprzęgłowy Kamen USBT pracuje na zasadzie hydraulicznego oddzielenia źródła ciepła od odbiorników. Sprzęgło hydrauliczne Kamen SH 1NA2-OC stanowi serce systemu — przyjmuje ciepło z jednego źródła (np. kotła) i rozprowadza je do dwóch niezależnych obiegów grzewczych.

Pierwszy obieg to tzw. obieg bezpośredni — czynnik grzewczy trafia prosto z powrotem kotła do radiatorów lub innego odbiornika, utrzymując wysoką temperaturę (zazwyczaj 60–80°C). Drugi obieg to obieg z mieszaniem temperatury — zawór termostatyczny ESBE 20-55°C Kvs3.4 podmieszuje wodę powrotną z instalacji do zasilającej, obniżając temperaturę do zakresu 20–55°C, idealnego dla ogrzewania podłogowego.

Każdy obieg ma własną pompę obiegową Wilo 15/6, co gwarantuje niezależną pracę obu systemów. Termometry bimetaliczne pozwalają na bieżące monitorowanie temperatury, a zawory zwrotne zapobiegają niezamierzonym przepływom. Odpowietrznik automatycznie usuwa pęcherzyki powietrza z systemu, a zawór spustowy umożliwia konserwację i opróżnianie instalacji. To kompleksowe rozwiązanie eliminuje problemy z niedogrzaniem jednych stref czy przegrzaniem innych.

Czym się wyróżnia Układ Sprzęgłowy Kamen USBT na tle konkurencji?

Kamen USBT to gotowy pakiet — nie musisz łączyć poszczególnych elementów na własną rękę. Producent zadbał o każdy szczegół: od doboru odpowiedniej pojemności sprzęgła, przez zastosowanie sprawdzonych pomp Wilo, aż po odpowiednie zaworsy i termometry. Dzięki temu montaż jest szybszy, a ryzyko błędu zmniejszone do minimum. Ocieplone sprzęgło (wersja -OC) zapobiega stratom ciepła, co jest istotne zwłaszcza gdy układ znajduje się w nieogrzewanym piwnicy.

Najczęściej zadawane pytania dotyczące Układu Sprzęgłowego Kamen USBT

Czy Układ Sprzęgłowy Kamen USBT nadaje się do każdej instalacji grzewczej?

Nie. System jest przeznaczony dla instalacji z jednym źródłem ciepła i dwoma obiegami grzewczymi. Jeśli masz bardziej skomplikowaną instalację (np. trzy obeigi), będziesz potrzebować innego układu sprzęgłowego, np. Kamen USMM.

Jaka jest różnica między obiegiem bezpośrednim a obiegiem z mieszaniem?

Obieg bezpośredni utrzymuje wysoką temperaturę — przydatny dla grzejników. Obieg z mieszaniem obniża temperaturę za pomocą zaworu termostatycznego — bezpieczny dla ogrzewania podłogowego, które wymaga temperatury poniżej 55°C.

Czy mogę zainstalować Układ Sprzęgłowy Kamen USBT samodzielnie?

Instalacja wymaga fachowej wiedzy hydraulicznej. Zalecamy zlecenie montażu specjaliście, aby zagwarantować prawidłową funkcjonalność systemu i uniknąć wycieków czy zaburzeń w obiegu.

Jakie są wymagania konserwacyjne Układu Sprzęgłowego Kamen USBT?

System wymaga corocznego przeglądu, sprawdzenia szczelności połączeń, kontroli zaworu spustowego oraz monitorowania wskaźnika ciśnienia. Nie ma konieczności wymiany części w normalnych warunkach pracy.
