Elektromet Inox PV

Elektromet Inox PV — magazyn ciepła z produkcją c.w.u. na przepływie

Zbiornik buforowy Elektromet Inox PV łączy funkcję magazynu ciepła z przygotowaniem ciepłej wody użytkowej na przepływie przez wężownicę ze stali nierdzewnej. Urządzenie dostępne jest w pięciu pojemnościach — 200, 350, 500, 750 i 1000 litrów — w wykonaniu pionowym stojącym, z króćcami bocznymi, mufą grzałki i rozbieralną izolacją. Producent dedykuje serię kotłom na pellet oraz pompom ciepła pracującym na propanie R290.

Parametry techniczne

Pojemność nominalna dzieli się między wodę grzewczą a wężownicę c.w.u. W modelu 200 l na obieg grzewczy przypada 190 dm³, a na wężownicę 10 dm³; w wariancie 1000 l jest to odpowiednio 957 dm³ i 43 dm³. Pole powierzchni wymiany ciepła rośnie od 2,9 m² w wersji 200 l, przez 4,76 m² (350 l) i 5,82 m² (500 l), do 7,2 m² wspólnych dla pojemności 750 i 1000 l.

Moc grzewcza wężownicy zależy od parametru grzania. Przy 70/10/45 °C i przepływie 10 l/min wynosi od 38,8 kW w modelu 200 l do 42 kW w wersjach 750 i 1000 l, co daje wydajność c.w.u. od 951 do 1030 l/h. W parametrze niskotemperaturowym 45/10/40 °C, charakterystycznym dla pracy pompy ciepła, moc spada do 21,3–24,2 kW, a wydajność do 610–693 l/h. Katalog podaje także wartości pośrednie dla 55/10/45 °C i 50/10/45 °C.

Obieg grzewczy pracuje pod ciśnieniem roboczym do 0,3 MPa. Maksymalna temperatura robocza wynosi 80 °C w wariantach 200, 350 i 500 l oraz 95 °C w wersjach 750 i 1000 l. Strona wody użytkowej we wszystkich pojemnościach wytrzymuje 0,6 MPa i 95 °C. Straty postojowe mieszczą się w przedziale od 57 do 70 W w zależności od wariantu. Warianty od 200 do 750 l mają klasę efektywności energetycznej B — dla pojemności 1000 l katalog klasy nie podaje.

Konstrukcja i materiały

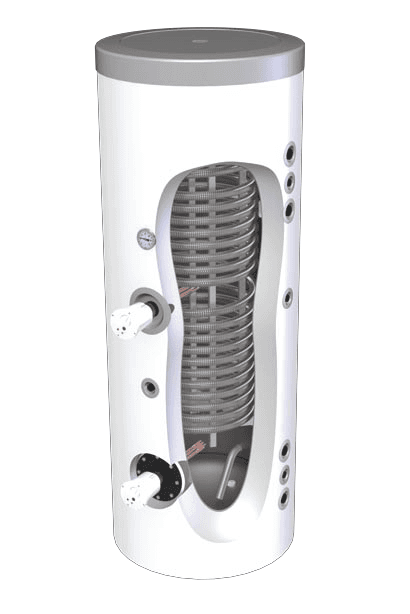

Wężownica c.w.u. wykonana jest ze stali nierdzewnej. To ona ma stały kontakt z wodą wodociągową, więc jej materiał decyduje o trwałości całego układu przygotowania ciepłej wody. Woda użytkowa nie zalega w zbiorniku — przepływa przez wężownicę wyłącznie w chwili poboru, a magazynowanym medium pozostaje woda grzewcza obiegu zamkniętego.

Izolację termiczną dobrano do wielkości zbiornika. Warianty 200, 350 i 500 l izolowane są pianką polistyrenową o grubości odpowiednio 65 i 80 mm, a pojemności 750 i 1000 l — zdejmowalną pianką poliuretanową o grubości 100 mm. Izolacja jest rozbieralna, co ma znaczenie przy wnoszeniu urządzenia ciasnymi przejściami. Obudowę zewnętrzną we wszystkich wariantach stanowi tworzywo typu skay.

Gabaryty rosną wraz z pojemnością: średnica zbiornika wynosi od 680 mm (200 l) do 1110 mm (1000 l), a wysokość całkowita od 1280 mm do 2050 mm. Maksymalna wysokość przy pochyleniu, istotna przy transporcie po schodach, mieści się w zakresie 1449–2331 mm. Waga pustego zbiornika to około 115 kg w wersji 200 l i około 270 kg w wersji 1000 l.

Zastosowanie — z czym współpracuje

Podstawowe zastosowanie serii to bufor ciepła dla kotłów pelletowych, których praca cyklem grzewczym źle znosi zbyt małą pojemność instalacji. Drugim kierunkiem jest współpraca z pompami ciepła na propan R290 — do tego zastosowania producent dedykuje zbiornik wprost, a parametr 45/10/40 °C pokazuje realną wydajność c.w.u. w niskotemperaturowym reżimie pracy.

Zbiornik przystosowany jest do montażu w pozycji pionowej stojącej, z króćcami wyprowadzonymi bocznie. Wariant 200 l wyposażono w jedną mufę grzałki, pozostałe pojemności — w dwie mufy, co pozwala doposażyć magazyn ciepła w dodatkowe źródło elektryczne.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Źródło ciepła — kocioł na pellet albo pompa ciepła — podgrzewa wodę grzewczą wypełniającą zbiornik i utrzymuje w nim zapas energii. Gdy użytkownik odkręca kran, zimna woda wodociągowa wpływa do wężownicy ze stali nierdzewnej zanurzonej w tym zapasie i podgrzewa się w trakcie przepływu. Im większe pole powierzchni wężownicy i im wyższa temperatura wody grzewczej, tym większa moc wymiany i wydajność ciągła c.w.u. — stąd rozpiętość od 951 do 1030 l/h przy parametrze 70/10/45 °C.

Dla kogo jest Elektromet Inox PV?

Użytkownik kotła na pellet — bufor przyjmuje nadmiar ciepła z cyklu spalania, a pojemność od 200 do 1000 l pozwala dopasować magazyn do mocy kotła.

Właściciel pompy ciepła na propan R290 — seria jest dedykowana temu czynnikowi, a warianty 750 i 1000 l dopuszczają temperaturę roboczą do 95 °C.

Dom, w którym liczy się ciągłość poboru c.w.u. — przygotowanie na przepływie daje do 1030 l/h przy parametrze 70/10/45 °C, bez magazynowania ciepłej wody użytkowej.

Instalacja z ciasną kotłownią — wersja 200 l ma tylko 1280 mm wysokości i 680 mm średnicy, a rozbieralna izolacja ułatwia wniesienie zbiornika.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest pojemność wody grzewczej, jakiej wymaga źródło ciepła, oraz wysokość dostępna w pomieszczeniu. Warto zestawić trzy liczby z tabeli: pojemność wody grzewczej (190–957 dm³), maksymalną wysokość przy pochyleniu (1449–2331 mm) oraz wydajność c.w.u. w parametrze, w jakim faktycznie będzie pracowała instalacja. Jeśli planowana jest praca niskotemperaturowa, decydujący jest wiersz 45/10/40 °C, a nie wartości przy 70 °C. Znaczenie ma też limit temperatury: wersje 200, 350 i 500 l dopuszczają 80 °C po stronie grzewczej, a 750 i 1000 l — 95 °C. Przed wyborem pojemności można skorzystać z doradztwa technicznego Termo-Expert.

Gwarancja i producent

Producent objął serię Inox PV pięcioletnią gwarancją i zapewnia serwis door to door. Zbiorniki wytwarza Zakład Urządzeń Grzewczych Elektromet w Gołuszowicach koło Głubczyc — to produkt polski, posiadający atest PZH. Każdy wariant ma własny kod wyrobu, od 069-02-601 dla pojemności 200 l do 069-10-601 dla 1000 l.

Często zadawane pytania

Czy w zbiorniku Inox PV magazynowana jest ciepła woda użytkowa?

Nie. Ciepła woda użytkowa powstaje na przepływie przez wężownicę ze stali nierdzewnej, a w zbiorniku magazynowana jest woda grzewcza. Dzięki temu w chwili poboru dostajesz wodę świeżo podgrzaną, a nie przechowywaną w zbiorniku.

Czy zbiornik buforowy Elektromet Inox PV współpracuje z pompą ciepła?

Tak — seria jest dedykowana pompom ciepła na propan R290. W parametrze niskotemperaturowym 45/10/40 °C wężownica oddaje od 21,3 do 24,2 kW, co odpowiada wydajności c.w.u. na poziomie 610–693 l/h.

Jaka jest maksymalna temperatura pracy zbiornika?

Po stronie grzewczej to 80 °C dla pojemności 200, 350 i 500 l oraz 95 °C dla 750 i 1000 l. Po stronie wody użytkowej wszystkie warianty dopuszczają 95 °C przy ciśnieniu roboczym do 0,6 MPa.

Czy zbiornik zmieści się w niskiej kotłowni?

Zależy od wariantu — wysokość całkowita wynosi od 1280 mm (200 l) do 2050 mm (1000 l). Przy wnoszeniu trzeba jednak liczyć się z wysokością przy pochyleniu, która sięga od 1449 mm do 2331 mm; rozbieralna izolacja ułatwia przeciśnięcie zbiornika przez wąskie przejścia.

Czy można doposażyć zbiornik w grzałkę elektryczną?

Tak, zbiornik ma fabrycznie przygotowaną mufę grzałki. Wariant 200 l wyposażono w jedną mufę, a pojemności 350, 500, 750 i 1000 l — w dwie.

Ile lat gwarancji ma Elektromet Inox PV?

Pięć lat, z serwisem producenta w formule door to door. Zbiornik ma atest PZH i jest produkowany w Polsce.
