Elektromet Multi DUO — magazyn ciepła i zasobnik c.w.u. w jednej obudowie

Zbiornik buforowy Elektromet Multi DUO łączy magazyn ciepła dla instalacji centralnego ogrzewania z zasobnikiem ciepłej wody użytkowej pracującym w układzie „zbiornik w zbiorniku”. Wewnątrz obudowy pracują dwie niezależne przestrzenie wodne i dwie wężownice, więc jedno urządzenie obsługuje zarówno bufor c.o., jak i przygotowanie c.w.u. Seria obejmuje cztery typoszeregi: 300/80, 400/120, 500/160 oraz 700/180 litrów, wszystkie oznaczone typem WGJ-B multi DUO.

Parametry techniczne

Pojemność całkowita zbiornika zewnętrznego wynosi 300, 400, 500 lub 700 dm³, a wbudowany zasobnik c.w.u. mieści odpowiednio 73, 115, 149 i 172 dm³. Wężownica dolna ma powierzchnię 1,4 m² w modelu 300/80, 1,6 m² w wersjach 400/120 i 500/160 oraz 1,85 m² w największym 700/180; wężownica górna to kolejno 1, 1,05, 1,05 i 1,15 m². Pojemność wodna wężownic rośnie od 8,1 dm³ (dolna) i 4,4 dm³ (górna) w najmniejszym zbiorniku do 10,5 i 5,15 dm³ w wersji 700/180.

W warunkach pomiarowych 70/10/45°C — czyli przy 70°C wody grzewczej na wejściu do wężownicy, 10°C wody użytkowej na zasilaniu i 45°C na wyjściu c.w.u. — wężownica dolna osiąga moc grzewczą od 29,6 do 39,0 kW i wydajność od 727 do 958 dm³/h. Wężownica górna pracuje z mocą od 20,8 do 23,9 kW przy wydajności 510–587 dm³/h. Zbiornik buforowy pracuje pod ciśnieniem roboczym 0,3 MPa i temperaturą do 90°C, zasobnik c.w.u. do 0,6 MPa i 90°C, a czynnik grzewczy w wężownicach do 1,6 MPa i 110°C.

Wysokość urządzenia to 1805 mm dla 300/80, 1800 mm dla 400/120 i 700/180 oraz 2010 mm dla 500/160. Maksymalna wysokość przy pochyleniu, istotna przy wnoszeniu do kotłowni, wynosi odpowiednio 1980, 2010, 2290 i 2060 mm. Średnica zewnętrzna to 660, 815, 815 i 1000 mm, a masa własna około 180, 235, 270 i 345 kg. Wszystkie warianty mają klasę energetyczną A+.

Konstrukcja i materiały

Multi DUO to konstrukcja pionowa stojąca z rozbieralną izolacją termiczną. W typoszeregach 300/80, 400/120 i 500/160 stosowana jest pianka polistyrenowa o grubości odpowiednio 70, 100 i 100 mm, natomiast wersja 700/180 oraz warianty oznaczone symbolem /PUR korzystają z rozbieralnej miękkiej pianki poliuretanowej o grubości 100 mm. Płaszcz zewnętrzny wykonano ze skaju w kolorze białym.

Zasobnik ciepłej wody użytkowej jest chroniony anodą magnezową — jej numer katalogowy to 703-30-270 dla wersji 300/80 oraz 703-40-200 dla pozostałych typoszeregów. Anoda to element eksploatacyjny, więc znajomość numeru katalogowego przydaje się przy okresowej wymianie. Produkt ma atest PZH, co potwierdza dopuszczenie do kontaktu z wodą przeznaczoną do spożycia.

Zastosowanie — z czym współpracuje

Zbiornik buforowy Elektromet Multi DUO jest przeznaczony do kotłów pelletowych, dla których magazyn ciepła jest warunkiem stabilnej pracy przy zmiennym zapotrzebowaniu. Producent dedykuje go także pompom ciepła pracującym na czynniku R290 (propan). Dwie wężownice pozwalają podłączyć dwa niezależne obiegi zasilania — dolna, o większej powierzchni i mocy, przyjmuje główne źródło ciepła, górna obsługuje obieg dogrzewający lub drugie źródło. Parametry czynnika grzewczego do 1,6 MPa i 110°C obejmują typowe instalacje kotłowe.

Jak działa układ „zbiornik w zbiorniku”?

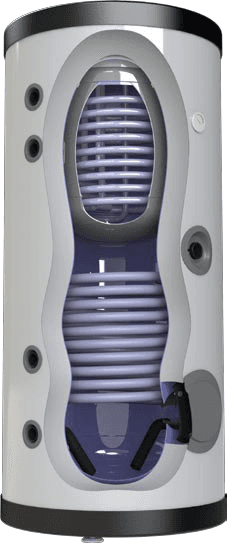

Wewnątrz zbiornika buforowego wypełnionego wodą instalacyjną umieszczony jest szczelny zasobnik ciepłej wody użytkowej. Woda użytkowa ogrzewa się od otaczającej ją wody buforowej na całej powierzchni ścianki wewnętrznego zbiornika, a dodatkowo od własnej wężownicy. Ponieważ obie przestrzenie są rozdzielone, woda użytkowa pozostaje pod wyższym ciśnieniem roboczym — 0,6 MPa wobec 0,3 MPa po stronie buforu — i nie miesza się z wodą instalacyjną.

Dla kogo jest Multi DUO?

Właściciel kotła na pellet — kocioł pracuje w dłuższych, pełnych cyklach, bo nadmiar ciepła trafia do buforu o pojemności od 300 do 700 dm³ zamiast wymuszać wygaszanie.

Użytkownik pompy ciepła na propan R290 — producent wskazuje tę serię jako dedykowaną takim jednostkom, a bufor stabilizuje pracę sprężarki.

Inwestor z ciasną kotłownią — jedno urządzenie zastępuje osobny bufor i osobny zasobnik c.w.u., zajmując powierzchnię o średnicy od 660 do 1000 mm.

Dom o wysokim rozbiorze c.w.u. — wersja 700/180 z zasobnikiem 172 dm³ i wężownicą dolną o wydajności 958 dm³/h obsłuży instalację o dużym jednoczesnym poborze.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest moc źródła ciepła i zapotrzebowanie na ciepłą wodę. Im większy typoszereg, tym większa powierzchnia wężownic — od 1,4 m² do 1,85 m² po stronie dolnej — a więc tym wyższa moc odbierana z kotła lub pompy ciepła. Warto równolegle sprawdzić geometrię pomieszczenia: przy wnoszeniu liczy się nie wysokość zbiornika, lecz maksymalna wysokość przy pochyleniu, która dla wersji 500/160 sięga 2290 mm. Przed zakupem można skorzystać z doradztwa technicznego Termo-Expert.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic koło Głubczyc — to polski produkt objęty 5-letnią gwarancją i serwisem producenta w formule door to door. Urządzenie posiada atest PZH oraz klasę energetyczną A+. Warianty z rozbieralną izolacją poliuretanową bywają realizowane jako produkt na zamówienie, z terminem potwierdzanym u producenta.

Często zadawane pytania

Czym różni się wersja oznaczona /PUR?

Rodzajem izolacji. Kody z końcówką /PUR mają rozbieralną miękką piankę poliuretanową zamiast pianki polistyrenowej, przy zachowaniu tej samej pojemności, tych samych wężownic i tej samej klasy energetycznej A+.

Czy Multi DUO ma anodę magnezową?

Tak. Zasobnik c.w.u. jest zabezpieczony anodą magnezową o numerze katalogowym 703-30-270 w wersji 300/80 oraz 703-40-200 w wersjach 400/120, 500/160 i 700/180. Anoda podlega okresowej kontroli i wymianie.

Czy zbiornik zmieści się w typowej kotłowni?

Zależy od wysokości pomieszczenia i drogi wnoszenia. Urządzenia mają 1805 mm (300/80), 1800 mm (400/120 i 700/180) oraz 2010 mm (500/160) wysokości, ale przy pochyleniu potrzebują odpowiednio 1980, 2010, 2060 i 2290 mm prześwitu.

Czy mogę podłączyć pompę ciepła?

Tak. Producent wskazuje serię Multi DUO jako dedykowaną pompom ciepła na propan R290. Dwie wężownice pozwalają dodatkowo połączyć pompę ciepła z drugim źródłem, na przykład kotłem pelletowym.

Ile wynosi gwarancja?

5 lat. Producent zapewnia też serwis door to door, a zbiornik buforowy Elektromet Multi DUO posiada atest PZH.

Czy izolację można zdjąć?

Tak, izolacja jest rozbieralna we wszystkich wariantach. Ułatwia to wniesienie zbiornika przez wąskie przejścia i ustawienie go w docelowym miejscu, ponieważ masa własna sięga około 345 kg w wersji 700/180.
