Zbiornik buforowy Elektromet Multi — bufor c.o. i zasobnik c.w.u. w jednej obudowie

Zbiornik buforowy Elektromet Multi łączy magazyn ciepła dla instalacji centralnego ogrzewania z zasobnikiem ciepłej wody użytkowej zabudowanym wewnątrz płaszcza. Konstrukcja „zbiornik w zbiorniku” zastępuje dwa osobne urządzenia jednym korpusem pionowym stojącym, a wymianę ciepła realizuje wężownica ze stali czarnej. Seria WGJ-B multi obejmuje cztery wielkości — 300/80, 400/120, 500/160 i 700/180 litrów — wszystkie w klasie efektywności energetycznej A+.

Parametry techniczne

Pierwsza liczba w oznaczeniu opisuje pojemność części buforowej, druga — zasobnika c.w.u. Rzeczywista pojemność zbiornika wewnętrznego wynosi 79 dm³ w modelu 300/80, 122 dm³ w 400/120, 156 dm³ w 500/160 i 179 dm³ w wersji 700/180, przy pojemnościach zbiornika zewnętrznego odpowiednio 300, 400, 500 i 700 dm³.

Powierzchnia wężownicy rośnie wraz z wielkością urządzenia: 1,4 m² w modelu 300/80, 1,6 m² w wariantach 400/120 i 500/160 oraz 1,85 m² w 700/180, przy pojemności wodnej wężownicy od 8,1 do 10,5 dm³. W warunkach 70/10/45°C przekłada się to na moc grzewczą od 29,6 kW do 39,0 kW i wydajność ciągłą c.w.u. od 727 do 958 dm³/h — to parametr, który realnie decyduje o tym, ile kąpieli pod rząd wytrzyma instalacja.

Ciśnienie i temperatura robocza są różne dla poszczególnych obiegów. Zbiornik zewnętrzny pracuje przy maksymalnym ciśnieniu 0,3 MPa i temperaturze 90°C, zbiornik wewnętrzny c.w.u. przy 0,6 MPa i 90°C, a wężownica przy 0,6 MPa i 110°C. Rozdzielenie parametrów wynika z funkcji: bufor pracuje w obiegu zamkniętym niskociśnieniowym, zasobnik c.w.u. — pod ciśnieniem instalacji wodociągowej.

Masa pustego urządzenia wynosi od 160 kg (300/80) do 320 kg (700/180). Średnica zewnętrzna to 660 mm w modelu 300/80, 815 mm w wariantach 400/120 i 500/160 oraz 1000 mm w 700/180. Wysokość całkowita mieści się w przedziale 1800–2010 mm, ale przy wnoszeniu i stawianiu liczy się wysokość przy pochyleniu: 1980 mm, 2010 mm, 2290 mm i 2060 mm — kolejno dla 300/80, 400/120, 500/160 i 700/180.

Konstrukcja i materiały

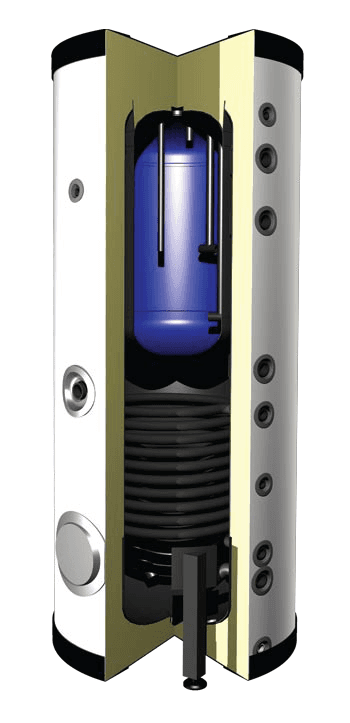

Rdzeniem urządzenia jest układ „zbiornik w zbiorniku”: zasobnik c.w.u. zanurzony jest w wodzie grzewczej bufora i odbiera ciepło całą swoją powierzchnią, bez pośrednictwa dodatkowego wymiennika. Wężownica wykonana jest ze stali czarnej, a zbiornik zabezpiecza anoda magnezowa — producent podaje dla niej osobny numer katalogowy dla każdej wielkości (703-25-225, 703-25-350, 703-40-200 i 703-30-270), co ułatwia zamówienie części na wymianę.

Izolację termiczną stanowi pianka polistyrenowa o grubości 70 mm w modelu 300/80 oraz 100 mm w wariantach 400/120 i 500/160. Wersje oznaczone symbolem /PUR oraz model 700/180 mają rozbieralną, miękką piankę poliuretanową — rozwiązanie istotne wszędzie tam, gdzie drzwi kotłowni są węższe niż gotowe urządzenie. Płaszcz zewnętrzny wykonany jest z materiału skay, dostępnego w kolorze białym, czerwonym, niebieskim i szarym, zależnie od kodu wyrobu.

Wyposażenie obejmuje mufę grzałki, króćce boczne oraz górne przyłącza c.w.u., cyrkulacji i zimnej wody. Urządzenie przystosowane jest do pracy w pozycji pionowej stojącej.

Zastosowanie — z czym współpracuje

Producent wskazuje trzy główne obszary zastosowania. Pierwszy to kotły na pellet, gdzie bufor przejmuje nadmiar mocy z cyklu palnika i pozwala urządzeniu pracować dłuższymi, wydajniejszymi cyklami zamiast taktować. Drugi to pompy ciepła na propan R290 — Multi jest do nich dedykowany. Trzeci to funkcja magazynu ciepła w układach z kilkoma źródłami.

Wężownica opisana jest w katalogu producenta jako solarna, a jej dopuszczalna temperatura robocza 110°C odpowiada warunkom pracy obiegów kolektorowych. Mufa grzałki pozwala uzupełnić układ o grzałkę elektryczną jako źródło szczytowe lub letnie.

Jak działa zbiornik buforowy w układzie „zbiornik w zbiorniku”?

Źródło ciepła — kocioł pelletowy, pompa ciepła lub obieg solarny przez wężownicę — podgrzewa wodę grzewczą w zbiorniku zewnętrznym o pojemności 300–700 dm³. Ta woda otacza zanurzony w niej zbiornik c.w.u. i oddaje mu ciepło przez ścianki. Ciepła woda użytkowa nie miesza się z wodą instalacyjną, a jej stosunkowo niewielka pojemność (79–179 dm³) przy dużym zapasie energii w buforze daje wysoką wydajność ciągłą: 727–958 dm³/h w warunkach 70/10/45°C. Zapas ciepła w buforze odbiera też skoki mocy źródła, ograniczając taktowanie.

Dla kogo jest Elektromet Multi?

Dla właścicieli kotłów na pellet — bufor o pojemności od 300 do 700 dm³ pozwala kotłowi pracować pełną mocą i wygaszać się rzadziej, zamiast pracować cyklicznie na niskim obciążeniu.

Dla instalacji z pompą ciepła na propan R290 — urządzenie jest do tego typu źródła dedykowane przez producenta, a rozdzielone parametry pracy (0,3 MPa w buforze, 0,6 MPa w zasobniku) porządkują hydraulikę układu.

Dla ciasnych kotłowni — jeden korpus zamiast bufora i zasobnika stojących obok siebie; przy remoncie liczy się też średnica 660 mm modelu 300/80 i wysokość przy pochyleniu 1980 mm.

Dla domów z instalacją solarną — wężownica o powierzchni 1,4–1,85 m² i temperaturze roboczej do 110°C przyjmuje ciepło z obiegu kolektorowego.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia jest zapotrzebowanie na ciepłą wodę, bo to ono różnicuje warianty najmocniej. Model 300/80 z zasobnikiem 79 dm³ i wydajnością 727 dm³/h obsługuje mniejsze gospodarstwa; 400/120 i 500/160 dają 122 i 156 dm³ pojemności użytkowej przy 826 dm³/h, a 700/180 — 179 dm³ i 958 dm³/h. Drugim kryterium jest miejsce: przy tej samej wydajności c.w.u. model 500/160 ma większy zapas energii w buforze (500 dm³), ale wymaga 2290 mm wysokości przy pochyleniu, podczas gdy 400/120 zmieści się w 2010 mm. Trzecie kryterium to moc źródła ciepła — im większa, tym większy bufor potrzebny do przejęcia jej nadmiaru.

Gwarancja i producent

Elektromet Multi objęty jest 5-letnią gwarancją oraz serwisem producenta w formule door to door. Urządzenie posiada atest PZH i jest produkowane w Polsce przez Zakład Urządzeń Grzewczych ELEKTROMET. Wszystkie warianty mają klasę efektywności energetycznej A+. Przed zakupem oferujemy doradztwo techniczne w doborze wielkości, a na zakup przysługuje 33-dniowy zwrot.

Często zadawane pytania

Czy Multi zastąpi osobny bufor i osobny zasobnik c.w.u.?

Tak, to jest jego podstawowe zadanie. Zbiornik c.w.u. o pojemności 79–179 dm³ jest zabudowany wewnątrz bufora o pojemności 300–700 dm³, więc w kotłowni stoi jedno urządzenie zamiast dwóch, z jednym kompletem przyłączy.

Czy zbiornik współpracuje z pompą ciepła?

Tak — producent oznacza serię Multi jako dedykowaną pompom ciepła na propan R290. Bufor stabilizuje pracę pompy, a wężownica o mocy 29,6–39,0 kW pozwala dogrzać układ z drugiego źródła.

Czy zmieści się w kotłowni o wysokości 2 m?

Zależy od wariantu, a kluczowa jest wysokość przy pochyleniu, potrzebna do postawienia zbiornika. Model 300/80 wymaga 1980 mm, 400/120 — 2010 mm, 700/180 — 2060 mm, a 500/160 aż 2290 mm.

Czy trzeba wymieniać anodę magnezową?

Anoda magnezowa jest elementem zużywającym się i podlega okresowej kontroli. Producent przypisał każdej wielkości osobny numer katalogowy anody: 703-25-225 dla 300/80, 703-25-350 dla 400/120, 703-40-200 dla 500/160 i 703-30-270 dla 700/180.

Czy można podłączyć grzałkę elektryczną?

Tak, zbiornik ma fabryczną mufę grzałki. Pozwala to dogrzewać wodę poza sezonem grzewczym lub w szczycie rozbioru, bez uruchamiania głównego źródła ciepła.

Czym różnią się wersje oznaczone /PUR?

Rodzajem izolacji. Wersje /PUR mają rozbieralną, miękką piankę poliuretanową, którą można zdjąć na czas wnoszenia, podczas gdy pozostałe warianty izolowane są pianką polistyrenową o grubości 70 mm (300/80) lub 100 mm (400/120 i 500/160).
