Wieża hydrauliczna Elektromet PCB — ciepła woda i bufor c.o. w jednym urządzeniu

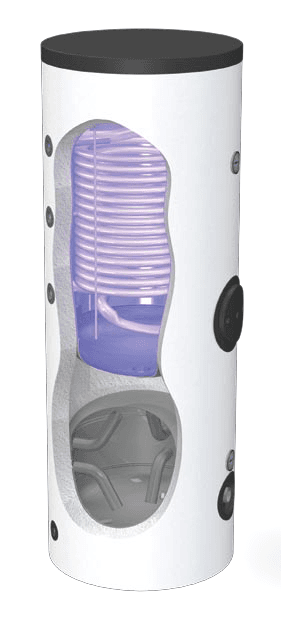

Wieża hydrauliczna Elektromet PCB łączy w jednej pionowej obudowie emaliowany wymiennik c.w.u. z wężownicą o dużej powierzchni wymiany oraz niezależny zbiornik buforowy centralnego ogrzewania. To polski produkt dedykowany pompom ciepła, w tym jednostkom pracującym na propanie R290. Do wyboru są dwa warianty: 180/80 l i 250/120 l.

Parametry techniczne

Zbiornik górny, odpowiadający za ciepłą wodę użytkową, ma pojemność 180 dm³ w wariancie mniejszym i 275 dm³ w większym. Umieszczony pod nim bufor c.o. mieści odpowiednio 80 i 130 dm³. Wężownica pracuje na powierzchni wymiany 2,45 m² albo 3,2 m², przy pojemności własnej 13,5 lub 17,6 dm³ — to ona decyduje o tempie odtwarzania zapasu c.w.u.

Wydajność c.w.u. zależy od temperatury zasilania wężownicy. Przy parametrach 70/10/40°C mniejszy wariant daje 1143 dm³/h, większy 1493 dm³/h. Przy 55/10/40°C jest to 451 i 603 dm³/h, a przy niskotemperaturowym zasilaniu 45/10/40°C — 252 i 330 dm³/h. Odpowiadające tym warunkom moce grzewcze rosną od 9,1 kW do 83,3 kW.

Maksymalne ciśnienie robocze zbiornika górnego wynosi 0,6 MPa przy temperaturze do 80°C, bufor dolny pracuje do 0,3 MPa i 80°C, a wężownica górna wytrzymuje 0,6 MPa i 95°C. Oba warianty mają klasę energetyczną A.

Konstrukcja i materiały

Zbiornik górny jest emaliowany i chroniony anodą magnezową w gwincie 2” — producent podaje dla niej numery katalogowe 703-40-390 (180/80) oraz 703-40-500 (250/120). Całość zamknięto w obudowie ze skaju, a izolację termiczną stanowi pianka polistyrenowa o grubości 70 mm w mniejszym i 100 mm w większym urządzeniu.

Konstrukcja jest pionowa stojąca, z króćcami bocznymi i mufą grzałki. Średnica wynosi 650 lub 810 mm, wysokość 1750 lub 1825 mm, a maksymalna wysokość przy pochyleniu — 1867 i 2000 mm. Ciężar to około 160 i 195 kg. Wyrób ma atest PZH.

Zastosowanie — z czym współpracuje

Wieża hydrauliczna Elektromet PCB została zaprojektowana do współpracy z pompami ciepła, w tym z jednostkami na czynnik R290. Wężownica dopuszczona do 95°C i 0,6 MPa przyjmuje jednak także wyższe parametry zasilania, co widać w danych dla 70/10/40°C. Bufor c.o. o niższym ciśnieniu roboczym 0,3 MPa stabilizuje pracę obiegu grzewczego, a mufa grzałki pozwala przewidzieć dogrzewanie elektryczne jako wsparcie źródła ciepła.

Jak działa wieża hydrauliczna?

Czynnik grzewczy ze źródła ciepła krąży w wężownicy zanurzonej w zbiorniku górnym i oddaje energię wodzie użytkowej przez ściankę rury — bez mieszania obiegów. Równolegle dolny zbiornik buforowy gromadzi wodę instalacyjną c.o., wydłużając cykle pracy pompy ciepła i ograniczając jej taktowanie. Dwie funkcje zajmują jedno miejsce na posadzce kotłowni i jeden komplet przyłączy.

Dla kogo jest Elektromet PCB?

Dla inwestorów montujących pompę ciepła na propan R290 — urządzenie jest do takich instalacji dedykowane przez producenta.

Dla ciasnych kotłowni i pomieszczeń technicznych — wymiennik c.w.u. i bufor c.o. stoją w jednej obudowie o średnicy 650 lub 810 mm.

Dla rodzin o dużym rozbiorze ciepłej wody — wężownica 2,45–3,2 m² i zapas 180 lub 275 dm³ obsłużą kilka punktów poboru.

Dla instalacji niskotemperaturowych — wieża hydrauliczna Elektromet PCB podaje ciepłą wodę nawet przy zasilaniu 45°C.

Jak dobrać wariant — 180/80 czy 250/120?

Punktem wyjścia jest wydajność c.w.u. przy planowanej temperaturze zasilania. Wariant 180/80 daje przy 45/10/40°C 252 dm³/h, wariant 250/120 — 330 dm³/h, czyli o blisko jedną trzecią więcej. Większe urządzenie oferuje też grubszą izolację (100 zamiast 70 mm) i pojemniejszy bufor, ale wymaga 810 mm średnicy zamiast 650 mm.

Gwarancja i producent

Producentem jest Zakład Urządzeń Grzewczych ELEKTROMET z Gołuszowic, a wyrób oznaczono jako polski produkt z atestem PZH. Gwarancja obejmuje 5 lat, a producent prowadzi serwis door to door. Kody wyrobu to 053-18-201 dla wersji 180/80 i 053-25-201 dla wersji 250/120.

Często zadawane pytania

Czy PCB nadaje się do pompy ciepła na propan R290?

Tak. Elektromet PCB jest dedykowany pompom ciepła pracującym na propanie R290. Wężownica o powierzchni 2,45–3,2 m² zapewnia dużą powierzchnię wymiany, dzięki czemu przy niskotemperaturowym zasilaniu 45/10/40°C urządzenie podaje 252–330 dm³/h ciepłej wody.

Czy zbiornik zmieści się w kotłowni o wysokości 2 m?

Tak — wariant 180/80 ma 1750 mm, a 250/120 1825 mm wysokości. Trzeba jednak uwzględnić wnoszenie: maksymalna wysokość przy pochyleniu wynosi odpowiednio 1867 i 2000 mm.

Czy w środku jest anoda magnezowa?

Tak, zbiornik górny jest emaliowany i zabezpieczony anodą magnezową o gwincie 2”. Producent podaje jej numery katalogowe: 703-40-390 dla wariantu 180/80 i 703-40-500 dla 250/120.

Czy mogę dołożyć grzałkę elektryczną?

Tak, urządzenie ma fabryczną mufę grzałki. Dzięki temu można przewidzieć elektryczne dogrzewanie ciepłej wody jako uzupełnienie pracy pompy ciepła.

Czy bufor c.o. i wymiennik c.w.u. pracują niezależnie?

Tak, to dwie oddzielne przestrzenie o różnych parametrach pracy. Zbiornik górny c.w.u. dopuszcza 0,6 MPa, a dolny bufor c.o. 0,3 MPa — oba przy temperaturze roboczej do 80°C.
