Kocioł zgazujący drewno ATMOS DC 18 GD

Kocioł zgazujący drewno ATMOS DC 18 GD – niezawodne ogrzewanie drewnem

Kocioł ATMOS DC 18 GD to urządzenie grzewcze o mocy 19 kW, zaprojektowane dla osób szukających ekologicznego i ekonomicznego rozwiązania do ogrzewania domu. Konstrukcja tego modelu opiera się na ponad 85-letniej tradycji czeskiej firmy ATMOS, która specjalizuje się w produkcji kotłów zgazujących od 1936 roku.

Parametry techniczne

Moc kotła wynosi 19 kW, co pozwala na efektywne ogrzewanie średnich domów jednorodzinnych. Urządzenie wyposażone jest w ceramiczną komorę spalania, gdzie temperatura płomienia osiąga 1100-1300°C, gwarantując doskonałe spalanie paliwa. Waga kotła to 376 kg, a objętość wody w kotle wynosi 73 litry.

Pojemność zasobnika na paliwo wynosi 80 dm³, co zapewnia wygodę użytkowania i mniejszą częstość doładowań. Maksymalna długość polan drewna wynosi 330 mm, co pozwala na spalanie średniowielkich kawałków drewna bez konieczności drobienia opału.

Konstrukcja i cechy budowy

Kocioł karakteryzuje się specjalnym paleniskiem wyłożonym z obu stron ceramicznymi kształtkami. W dolnej części te kształtki posiadają otwory doprowadzające wstępnie podgrzane powietrze pierwotne. Ceramiczna dysza umieszczona w dnie komory zgazującej ma szereg otworów doprowadzających powietrze wtórne o wysokiej temperaturze, uzyskanej z wymiennika spalinowego.

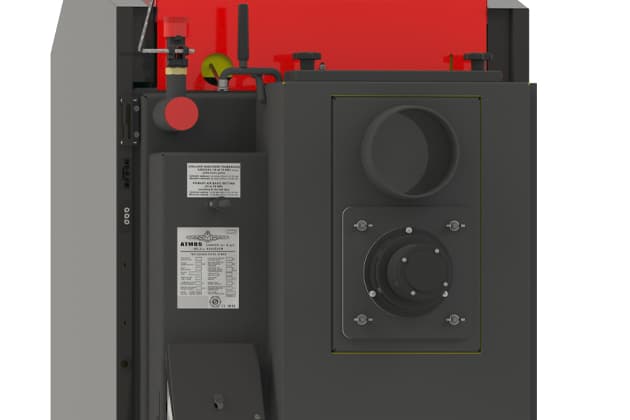

Palenisko i komora spalania wykonane są z wysokiej jakości blachy stalowej o grubości 6 mm, co zapewnia trwałość i długowieczność urządzenia. Wentylator ssący ułatwia szybkie rozpalanie i ogranicza do minimum zadymienie kotłowni. Tylny kanał spalinowy wyposażony jest w rurowy wymiennik ciepła, regulację powietrza pierwotnego i wtórnego oraz wentylator ssący.

Ekologia i emisja spalin

Kocioł ATMOS DC 18 GD zalicza się do klasy 5 spalania wg normy PN EN 303-5, co oznacza najwyższe parametry ekologiczne. Urządzenie posiada certyfikat ECODESIGN EU 2015/1189, potwierdzający spełnienie najwyższych wymogów unijnych dotyczących przyjazności dla środowiska. Sprawność energetyczna wynosi A+.

Zasada działania zgazowania drewna polega na cyklu przemian z udziałem tlenu, dwutlenku węgla i pary wodnej, prowadzącym do wytworzenia gazu syntezowego (drzewnego) składającego się głównie z tlenku węgla, wodoru i metanu. Gaz ten spalany jest w ceramicznej komorze spalania, co gwarantuje optymalne wypalanie wszystkich substancji i minimalizuje emisję szkodliwych substancji do atmosfery.

Zalecane paliwo

Do kotła ATMOS DC 18 GD należy stosować suche drewno o wilgotności 12-20% i wartości opałowej 15-18 MJ/kg, o średnicy 80-150 mm. Minimalna temperatura wody powracającej do kotła wynosi 65°C, co jest ważnym parametrem do zapamiętania przy projektowaniu instalacji grzewczej.

Instalacja i obsługa

Kocioł musi być wyposażony w zawór termoregulacyjny lub Laddomat 22 i niezbędną regulację. Temperatury wody powracającej musi wynosić co najmniej 65°C. Temperatura pracy kotła musi być utrzymywana w zakresie 80-90°C. Zalecamy instalację ze zbiornikami buforowymi, co zapewnia dłuższą żywotność kotła i oszczędność paliwa nawet do 25%.

Kocioł charakteryzuje się prostą obsługą i łatwym czyszczeniem. Wentylator ssący ułatwia szybkie rozpalanie i ogranicza do minimum zadymienie pomieszczenia kotłowni. Konstrukcja paleniska i wymiennika ciepła pozwala na łatwy dostęp do elementów wymagających czyszczenia.

Wymiary i waga

Wymiary kotła (w mm): A=1281, B=820, C=680, D=945, E=150 (152), F=87, G=185, H=1008, CH=256, I=256, J=6/4". Waga urządzenia wynosi 376 kg, co umożliwia transport i montaż w standardowej kotłowni.

Wymagany ciąg komina

Wymagany ciąg komina wynosi 16 Pa, co jest względnie niskim parametrem, pozwalającym na montaż kotła w domach z tradycyjnymi kominami. Przepustem ciepłym jest 6/4".

Automatyczny zapłon (opcja)

Model DC 18 GD można wyposażyć w system automatycznego zapłonu drewna. Wariant "komfort" wyposażony jest w regulator pogodowy ACD 04, który pozwala zaplanować automatyczne rozpalenie w kotle według czasu (programy tygodniowe) lub według temperatury w buforze. Elektryczna spirala zapłonowa wykorzystuje niewielką ilość pelletu, zapewniając bardzo szybki zapłon (około 5 minut).

Historia i reputacja producenta

ATMOS to czeska firma rodzinna, którą w 1936 roku założył Jaroslav Cankař senior z rodziny kowalskiej. Firma rozwinęła i wyprodukowa pierwsze generatory na gaz drzewny do samochodów i statków. W 1990 roku Jaroslav Cankař junior odzyskał prawa do firmy i wspólnie z ojcem zintensyfikował rozwój produkcji. Dziś firma ATMOS jest jednym z największych europejskich producentów kotłów zgazujących paliwa, wytwarzając 135 modeli kotłów. Produkty eksportowane są do 49 krajów, a powierzchnia zakładu pracy zajmuje 75 000 m².

Czym ATMOS DC 18 GD różni się od pozostałych modeli

W serii Dokogen model DC 18 GD sąsiaduje z ATMOS DC 25 GD. Poniższa tabela pokazuje, co realnie się między nimi zmienia.

Zbliżona moc w innych seriach ATMOS

Tę samą moc znajdziesz w kilku seriach, które różnią się konstrukcją i obsługą.

• ATMOS DC 18 S (Dřevoplyn) – 20 kW, zasobnik 60 l: duża komora załadowcza i wentylator wyciągowy, regulacja elektromechaniczna w standardzie
• ATMOS DC 20 GS (Generator) – 20 kW, zasobnik 80 l: palenisko obłożone z obu stron kształtkami ceramicznymi, wymiennik żebrowany, większy zasobnik przy tej samej mocy
• ATMOS C 18 S (Kombi (węgiel brunatny)) – 20 kW, zasobnik 60 l: dwie komory jedna nad drugą i chroniony patentem ruszt, paliwo podstawowe to węgiel brunatny
• ATMOS AC 16 S (Kombi AC (brykiety i węgiel kamienny)) – 18 kW: konstrukcja pod brykiety z węgla brunatnego i węgiel kamienny orzech, drewno wyłącznie na rozpałkę
• ATMOS D 21 P (automatyczne kotły na pelet) – 19,5 kW, zasobnik 88 l: praca w pełni automatyczna, palnik ATMOS z zapłonem elektrycznym i sterownikiem AC07X
• ATMOS D 20 PX (kompaktowe kotły na pelet) – 20 kW, zasobnik 175 l: kocioł, zasobnik i przenośnik w jednej obudowie, montaż bez dobierania osprzętu
• ATMOS DC 18 S (kotły zgazujące z palnikiem na pelet) – 20 kW na pelecie, zasobnik 60 l: zwykły kocioł zgazujący z palnikiem na pelet w górnych drzwiach – praca ręczna na paliwie oryginalnym albo automatyczna na pelecie

Co wyróżnia serię Dokogen

Tylny kanał spalinowy z wymiennikiem rurowym, sprawność powyżej 90 %, wymagany zbiornik buforowy 55 l na każdy kW mocy.

Często zadawane pytania

P: Jakie drewno mogę spalać w kotle ATMOS DC 18 GD?
O: Zalecane jest suche drewno o wilgotności 12-20% i wartości opałowej 15-18 MJ/kg, o średnicy 80-150 mm i maksymalnej długości 330 mm. Drewno musi być dobrze wysuszone, aby zapewnić sprawne spalanie i wysoką wydajność.

P: Czy mogę instalować ten kocioł w salonie?
O: Nie. Kotły nie mogą być instalowane w pomieszczeniach mieszkalnych. Muszą być umieszczane w oddzielnych, bezpośrednio wentylowanych pomieszczeniach kotłowni.

P: Jaka jest minimalna temperatura wody powracającej?
O: Minimalna temperatura wody powracającej wynosi 65°C. Jest to ważny parametr, ponieważ niższa temperatura może prowadzić do kondensacji i uszkodzenia kotła.

P: Czy mogę wyposażyć ten kocioł w automatyczny zapłon?
O: Tak. Model DC 18 GD można wyposażyć w system automatycznego zapłonu drewna z regulatorem pogodowym ACD 04, co pozwala na zaplanowanie automatycznego rozpalenia według czasu lub temperatury w buforze.
