Kocioł zgazujący drewno ATMOS DC 40 GD

Kocioł zgazujący drewno ATMOS DC 40 GD – parametry i cechy

ATMOS DC 40 GD to nowoczesny kocioł zgazujący przeznaczony do spalania drewna w domach i budynkach wymagających niezawodnego ogrzewania. Produkt reprezentuje tradycję czeskiej firmy ATMOS, która od 1936 roku specjalizuje się w produkcji kotłów i generatorów zgazujących. Model DC 40 GD konstruowany jest na bazie wieloletnich doświadczeń – rozwiązanie techniczne nawiązuje do historycznych generatorów zgazujących DOKOGEN, które były montowane w samochodach i statkach.

Parametry techniczne

Kocioł charakteryzuje się mocą 40 kW, co czyni go odpowiednim dla większych domów jednorodzinnych i budynków o podwyższonym zapotrzebowaniu na ciepło. Spada do klasy 5 wg normy PN EN 303-5, najwyższej klasy czystości spalania, oraz osiąga sprawność energetyczną A+. Zasobnik na paliwo pojemności 160 dm³ umożliwia załadunek drewna raz na 12-24 godzin w normalnych warunkach użytkowania. Maksymalna długość polan drewna wynosi 530 mm, co pozwala na spalanie drewna o średnicy 80-150 mm.

Waga kotła to 548 kg, a objętość wody w kotle wynosi 112 litrów. Wymagany ciąg komina to 22 Pa. Minimalna temperatura wody powracającej do kotła musi wynosić 65 °C. Urządzenie posiada certyfikat ECODESIGN EU 2015/1189, co potwierdza spełnienie najwyższych norm ekologicznych Unii Europejskiej.

Konstrukcja i zasada działania

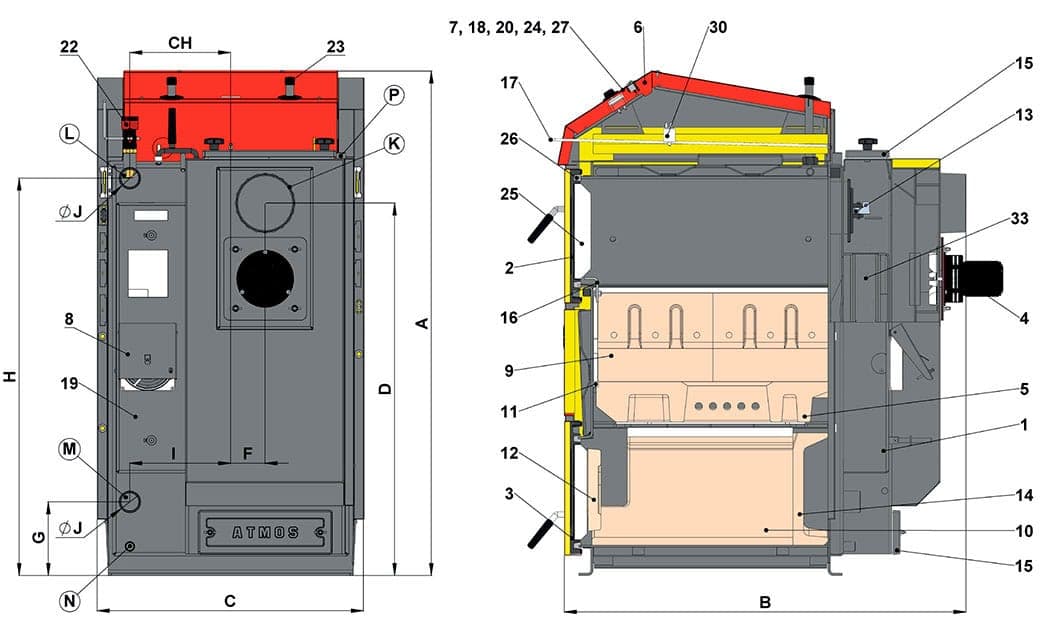

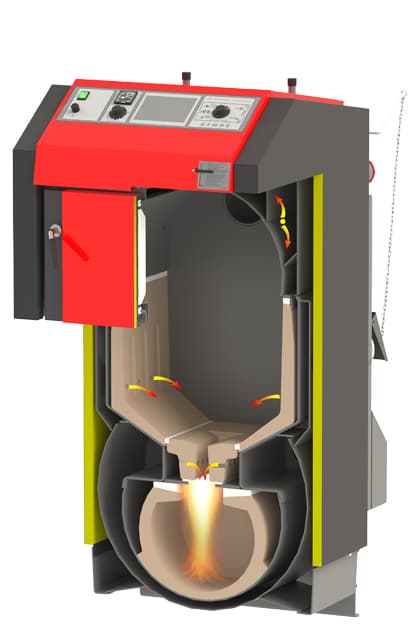

Kocioł ATMOS DC 40 GD wyróżnia się specjalnym paleniskiem do zgazowania drewna. Palenisko wyłożone jest z obu stron ceramicznymi kształtkami posiadającymi w dolnej części otwory doprowadzające wstępnie podgrzane powietrze pierwotne. Dysza ceramiczna umieszczona w dnie komory zgazującej posiada szereg otworów doprowadzających powietrze wtórne o wysokiej temperaturze uzyskanej z wymiennika spalinowego.

Dolną przestrzeń spalania tworzy kulista komora ceramiczna, gdzie w temperaturze 1100-1300 °C przebiega czyste i ekologiczne spalanie. Wentylator ssący ułatwia szybkie rozpalanie i ogranicza do minimum zadymienie kotłowni. Tylny kanał spalinowy wyposażony jest w rurowy wymiennik ciepła, regulację powietrza pierwotnego i wtórnego oraz wentylator ssący.

Palenisko kotła i komora spalania wykonane są z wysokiej jakości blachy o grubości 6 mm. Kocioł charakteryzuje się prostą obsługą i łatwym czyszczeniem. Proces zgazowania drewna to cykl przemian z udziałem tlenu, dwutlenku węgla oraz pary wodnej, prowadzący do wytworzenia gazu syntezowego (drzewnego) składającego się głównie z tlenku węgla oraz wodoru i metanu. Następnie gaz drzewny spalany jest w ceramicznej komorze spalania, co gwarantuje optymalne wypalanie wszystkich substancji.

Zastosowanie i instalacja

Kocioł ATMOS DC 40 GD przeznaczony jest dla użytkowników szukających niezawodnego ogrzewania drewnem. Idealnie sprawdzi się w domach jednorodzinnych o średniej i dużej powierzchni, budynkach biurowych oraz małych zakładach wymagających niezawodnego grzewczego wsparcia. Zalecane paliwo to suche drewno o wilgotności 12-20% i wartości opałowej 15-18 MJ/kg.

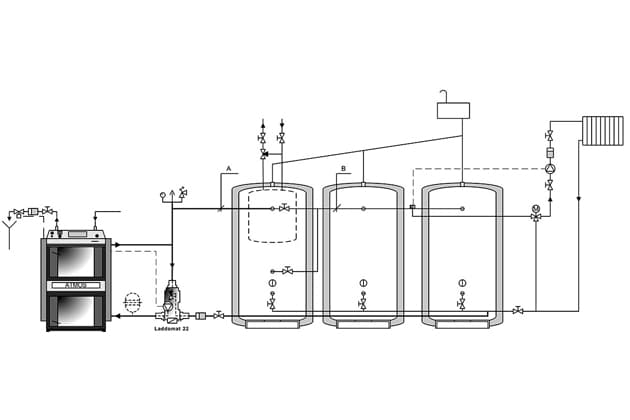

Instalacja kotła musi być przeprowadzona z zachowaniem wymogów bezpieczeństwa. Urządzenie musi być wyposażone w zawór termoregulacyjny i niezbędną regulację – temperatura wody powrotnej musi wynosić co najmniej 65 °C. Temperatura pracy kotła musi być utrzymywana w zakresie 80-90 °C. Zalecamy instalację ze zbiornikami buforowymi, co wydłużyć może żywotność kotła i zapewnić oszczędność paliwa nawet do 25%. Kotły nie mogą być instalowane w pomieszczeniach mieszkalnych, lecz w oddzielnych, bezpośrednio wentylowanych pomieszczeniach.

Wyposażenie i opcje

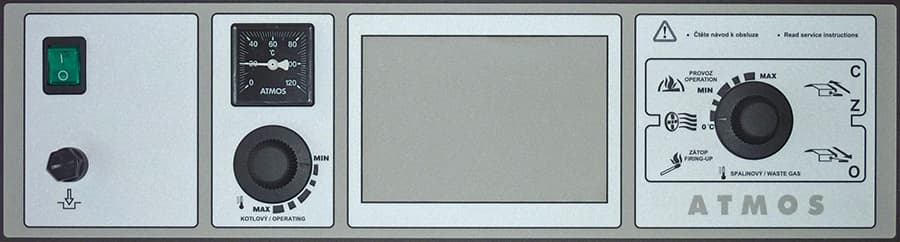

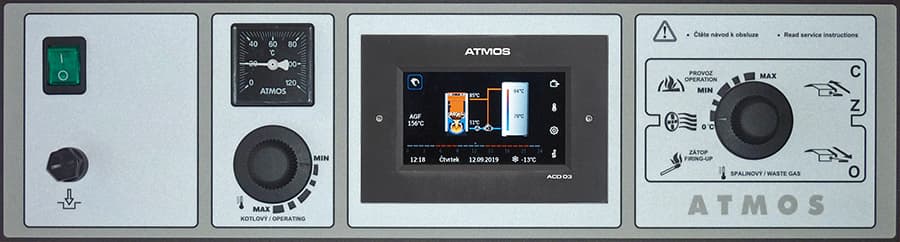

Kocioł dostępny jest z różnymi opcjami regulacji. Standard to panel z regulacją standardową obejmującą wyłącznik główny, termostat bezpieczeństwa, termometr, termostat kotłowy i termostat spalinowy. Opcjonalnie dostępne są systemy regulacji elektronicznej ATMOS ACD 03 i ACD 04, które umożliwiają zaawansowaną kontrolę pracy kotła i systemu grzewczego z wykorzystaniem ekranu dotykowego.

Kocioł posiada wymiennie montowany palnik lub zaślepkę, co daje możliwość przezbrojenia urządzenia na pracę z palikiem peletowym. Zmiana trybu paliwa zajmuje zaledwie kilka minut i wymaga tylko montażu/demontażu palnika.

Czym ATMOS DC 40 GD różni się od pozostałych modeli

W serii Dokogen model DC 40 GD sąsiaduje z ATMOS DC 30 GD i ATMOS DC 50 GD. Poniższa tabela pokazuje, co realnie się między nimi zmienia.

Zbliżona moc w innych seriach ATMOS

Tę samą moc znajdziesz w kilku seriach, które różnią się konstrukcją i obsługą.

• ATMOS DC 40 SX (Dřevoplyn) – 40 kW, zasobnik 135 l: duża komora załadowcza i wentylator wyciągowy, regulacja elektromechaniczna w standardzie
• ATMOS DC 40 GS (Generator) – 40 kW, zasobnik 160 l: palenisko obłożone z obu stron kształtkami ceramicznymi, wymiennik żebrowany, większy zasobnik przy tej samej mocy
• ATMOS D 40 P (automatyczne kotły na pelet) – 40 kW, zasobnik 105 l: praca w pełni automatyczna, palnik ATMOS z zapłonem elektrycznym i sterownikiem AC07X

Co wyróżnia serię Dokogen

Tylny kanał spalinowy z wymiennikiem rurowym, sprawność powyżej 90 %, wymagany zbiornik buforowy 55 l na każdy kW mocy.

Pytania i odpowiedzi

Jakie drewno mogę spalać w ATMOS DC 40 GD? Zalecane paliwo to suche drewno o wilgotności 12-20% i wartości opałowej 15-18 MJ/kg. Średnica drewna powinna wynosić 80-150 mm, a maksymalna długość polan to 530 mm. Polany mogą być z dowolnego gatunku drzewa.

Jaka jest rzeczywista sprawność kotła? Kocioł ATMOS DC 40 GD osiąga sprawność energetyczną A+, co oznacza najwyższą efektywność energetyczną. Rzeczywista sprawność spalania drewna w tego typu kotłach wynosi około 90%, co jest wynikiem bardzo dobrym na rynku.

Czy kocioł może pracować bez wentylatora? Kocioł z mocą obniżoną może pracować również bez wentylatora. Jednak dla uzyskania pełnych parametrów technicznych i sprawności wentylator powinien pracować normalnie.

Jak często muszę dokładać drewno do kotła? Przy pojemności zasobnika 160 dm³ i mocą 40 kW, w normalnych warunkach użytkowania paliwo dokłada się średnio raz na 12-24 godziny. Dokładny czas zależy od temperatury zewnętrznej, izolacji budynku i zapotrzebowania na ciepło.
