Kocioł zgazujący z palnikiem na pelet ATMOS DC 30 SX

Kocioł zgazujący ATMOS DC30PSX – uniwersalny system grzewczy z paliwem drewnem i peletem

Kocioł kombinowany ATMOS DC30PSX to nowoczesne urządzenie grzewcze zaprojektowane do ogrzewania domów mieszkalnych i budynków przy użyciu dwóch rodzajów paliwa – drewna i peletu. Ta uniwersalność sprawia, że masz pełną kontrolę nad wyborem paliwa w zależności od aktualnych cen i dostępności na rynku.

Parametry techniczne i specyfikacja

Kocioł DC30PSX osiąga moc 30 kW podczas spalania drewna oraz 6–20 kW na pelet. Sprawność kotła wynosi 91% przy spalaniu peletu, co gwarantuje efektywne wykorzystanie energii zawartej w paliwie. Urządzenie spełnia normę PN EN 303-5 i uzyskało klasę 5 – najwyższą kategorię ekologiczności. Kotło posiada certyfikat ECODESIGN EU 2015/1189 oraz klasę sprawności energetycznej A+.

Objętość wody w kotle to 109 litrów, co zapewnia odpowiedni bufor cieplny dla systemu grzewczego. Waga urządzenia wynosi 537 kg. Wymagany ciąg komina to 23 Pa. Maksymalna długość polan drewna wynosi 530 mm, a pojemność komory spalania na drewno to 95 dm³.

Kotło wyposażone jest w automatyczny zawór powietrza, który w zależności od trybu spalania (pelet lub drewno) steruje dostępem powietrza do kotła. To rozwiązanie zapewnia optymalną pracę przy każdym paliwie.

Konstrukcja i zasada działania

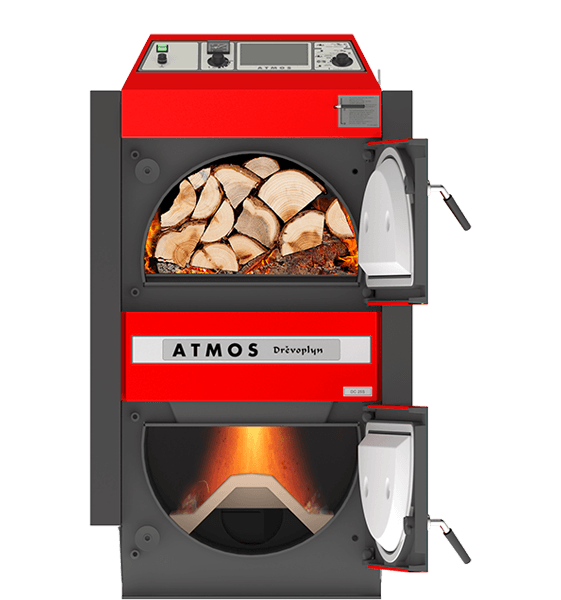

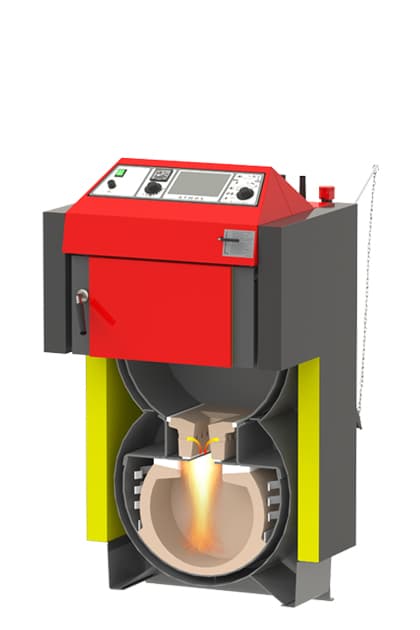

DC30PSX zbudowany jest z trzech umiejscowionych jedna nad drugą komór. Dwie górne komory służą do zgazowania drewna i pracują jak standardowe kotły generatorowe. Trzecia, najniższa komora wyposażona jest w drzwiczki z otworem na palniki automatyczne i jest wyłożona ceramiką dla uzyskania optymalnej jakości spalania.

Oba systemy komór (drewno i pelet) są od siebie oddzielone płaszczem wodnymi i nie mają na siebie wpływu. Dzięki temu kotół osiąga wysoką sprawność przy spalaniu różnego rodzaju paliw. Odprowadzenie spalin do komina z obu części jest wspólne – potrzebny jest jedynie jeden przewód kominowy.

Kotół umożliwia spalanie drewna w trybie generatorowego zgazowania w kombinacji z automatycznymi palnikami na pelet. Funkcja automatycznego przejścia na pelet następuje w momencie wypalenia zawartości komory zgazującej drewno.

Wyposażenie i opcje sterowania

Kotły DC30PSX wyposażone są w sondę temperatury spalin AGF2 (TSV) i sondę temperatury kotła KTF20 (TK) dla bezobsługowego uruchomienia palnika automatycznego po wypaleniu załadowanego opału stałego. Dodatkowo dwie sondy KTF20 (TV i TS) są przeznaczone do sterowania pracą kotła w uzależnieniu od napełnienia – rozładowania akumulatora ciepła.

Możliwa jest montaż regulacji elektronicznej ATMOS ACD 03 – pogodowego regulatora elektronicznego, który steruje pracą kotła, pompy w obiegu kotłowym, trzech obiegów grzewczych (dwa domowe + zarządzanie powrotem), ładowaniem zbiornika akumulacyjnego, ogrzewaniem ciepłej wody użytecznej oraz ogrzewaniem solarnym.

Panel kotła ze standardową regulacją zawiera: termostat bezpieczeństwa, termometr, termostat kotłowy, termostat spalinowy, termostat pompy, przełącznik trybu opału oraz możliwość automatycznego startu palnika po wypaleniu drzewa.

Paliwo i wymogi

Do spalania drewna zalecane jest suche drewno o wilgotności 12–20% z wartością opałową 15–17 MJ/kg oraz średnicy 80–150 mm. Maksymalna długość polan wynosi 530 mm.

Do spalania peletu zalecane jest dobrej jakości pelet drzewny o średnicy 6–8 mm i długości 10–25 mm z wartością opałową 15–18 MJ/kg. Pelet powinien cechować się jasną barwą i nie zawierać kory (tzw. biały pelet).

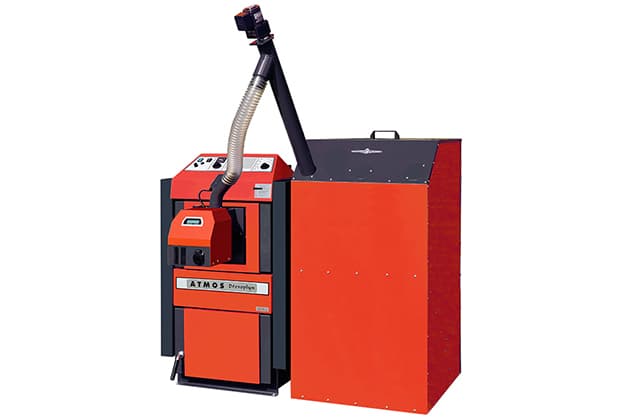

Dedykowanym palnikiem dla DC30PSX jest ATMOS A25. Zasobnik na pelet może być zewnętrzny, dostępny w pojemnościach: 240, 250, 300, 400, 500 i 1000 litrów.

Zalety systemu kombinowanego

Zastosowanie kotła kombinowanego DC30PSX niesie wiele korzyści. Po pierwsze, możliwa jest kombinacja różnych rodzajów paliw w jednym kotle – wymiennie drewno i pelet. Po drugie, jest to najtańsze rozwiązanie, oszczędzasz na zakupie dwóch różnych kotłów, ich osobnym podłączeniu i sterowaniu oraz dodatkowym przewodzie spalinowym.

Po trzecie, możliwa jest wymiana palników automatycznych – w zależności od aktualnych cen paliw możesz zastosować najtańszą opcję. Po czwarte, kocioł zapewnia oszczędność miejsca w kotłowni w porównaniu z zestawem dwóch lub trzech kotłów. Potrzebny jest tylko jeden przewód spalinowy. Po piąte, eksploatacja jest ekologiczna na wszystkich rodzajach paliw.

Wymiary i integracja w kotłowni

Wymiary kotła DC30PSX: wysokość A = 1665 mm, szerokość B1 = 957 mm, długość B2 = 1501 mm, głębokość C = 643 mm, średnica przylacza E = 150 (152) mm, wymiary dodatkowe: D = 1375 mm, F = 212 mm, G = 207 mm, H = 1436 mm, CH = 212 mm, I = 65 mm, J = 6/4".

Kotół jest przystosowany do współpracy z automatycznym urządzeniem odpopielającym (opcja), które usuwa powstały w trakcie spalania popiół do zewnętrznej skrzyni popielnikowej, podnoszą wydatnie komfort obsługi.

Zasilanie elektryczne i pobór mocy

Przyłącze elektryczne: 230 V / 50 Hz. Zapotrzebowanie na moc przy rozruchu (pelet): 572 W. Zapotrzebowanie na moc w trakcie pracy (pelet, drewno): 42/50 W.

Czym ATMOS DC 30 SX różni się od pozostałych modeli

W serii kotły zgazujące z palnikiem na pelet model DC 30 SX sąsiaduje z ATMOS DC 25 S i ATMOS DC 32 S. Poniższa tabela pokazuje, co realnie się między nimi zmienia.

Zbliżona moc w innych seriach ATMOS

Tę samą moc znajdziesz w kilku seriach, które różnią się konstrukcją i obsługą.

• ATMOS DC 25 GS (Generator) – 25 kW, zasobnik 120 l: palenisko obłożone z obu stron kształtkami ceramicznymi, wymiennik żebrowany, większy zasobnik przy tej samej mocy
• ATMOS DC 25 GD (Dokogen) – 25 kW, zasobnik 120 l: tylny kanał spalinowy z wymiennikiem rurowym, sprawność powyżej 90 %, wymagany zbiornik buforowy 55 l na każdy kW mocy
• ATMOS C 25 ST (Kombi (węgiel brunatny)) – 25 kW, zasobnik 90 l: dwie komory jedna nad drugą i chroniony patentem ruszt, paliwo podstawowe to węgiel brunatny
• ATMOS AC 25 S (Kombi AC (brykiety i węgiel kamienny)) – 26 kW: konstrukcja pod brykiety z węgla brunatnego i węgiel kamienny orzech, drewno wyłącznie na rozpałkę
• ATMOS D 25 P (automatyczne kotły na pelet) – 24 kW, zasobnik 88 l: praca w pełni automatyczna, palnik ATMOS z zapłonem elektrycznym i sterownikiem AC07X
• ATMOS D 25 PX (kompaktowe kotły na pelet) – 24 kW, zasobnik 215 l: kocioł, zasobnik i przenośnik w jednej obudowie, montaż bez dobierania osprzętu

Modyfikacja pod palnik a kocioł kombinowany DCxxSP

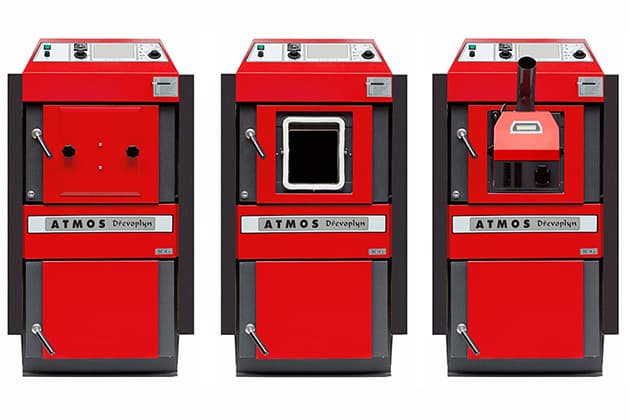

W tym kotle palnik na pelet montowany jest w górnych drzwiach zwykłego kotła zgazującego – to najtańsza droga do pracy automatycznej. Kotły kombinowane ATMOS DCxxSP to inna konstrukcja: trzy komory z rozdzielonym płaszczem wodnym, w których palnik uruchamia się sam po wypaleniu drewna. Modyfikacja jest tańsza, kocioł kombinowany wygodniejszy w codziennej pracy.

Co wyróżnia serię kotły zgazujące z palnikiem na pelet

Zwykły kocioł zgazujący z palnikiem na pelet w górnych drzwiach – praca ręczna na paliwie oryginalnym albo automatyczna na pelecie.

FAQ – Najczęściej zadawane pytania

Ile czasu trwa przełączenie z drewna na pelet?
Przełączenie następuje automatycznie po wypaleniu zawartości komory spalania drewna. Kocioł wykryje moment dzięki sondzie temperatury spalin AGF2 (TSV) i palnik automatyczny uruchomi się bez interwencji użytkownika.

Czy mogę używać cualkowicie drewno bez palnika na pelet?
Tak, całkowicie. Początkowo możesz zakupić i użytkować kocioł bez palnika automatycznego bazując jedynie na zgazowanym drewnie. O wyborze palnika możesz zadecydować w późniejszym czasie lub zastosować palnik z poprzedniego kotła.

Jaka jest maksymalna długość polan drewna?
Maksymalna długość polan wynosi 530 mm. Drewno powinno być suche o wilgotności 12–20% i średnicy 80–150 mm.

Czy kocioł требует regularnej obsługi?
Bieżąca obsługa kotła polega na usuwaniu popiołu raz na 7–30 dni w zależności od potrzeb (obciążenia kotła pracą). Zaleca się, aby raz do roku przeprowadzić dokładne czyszczenie wewnętrznych części palnika – najlepiej wyjąć palnik z kotła.
