Rozwijak do rur KHT

Rozwijak do rur KHT — szybsze rozwijanie kręgów na budowie

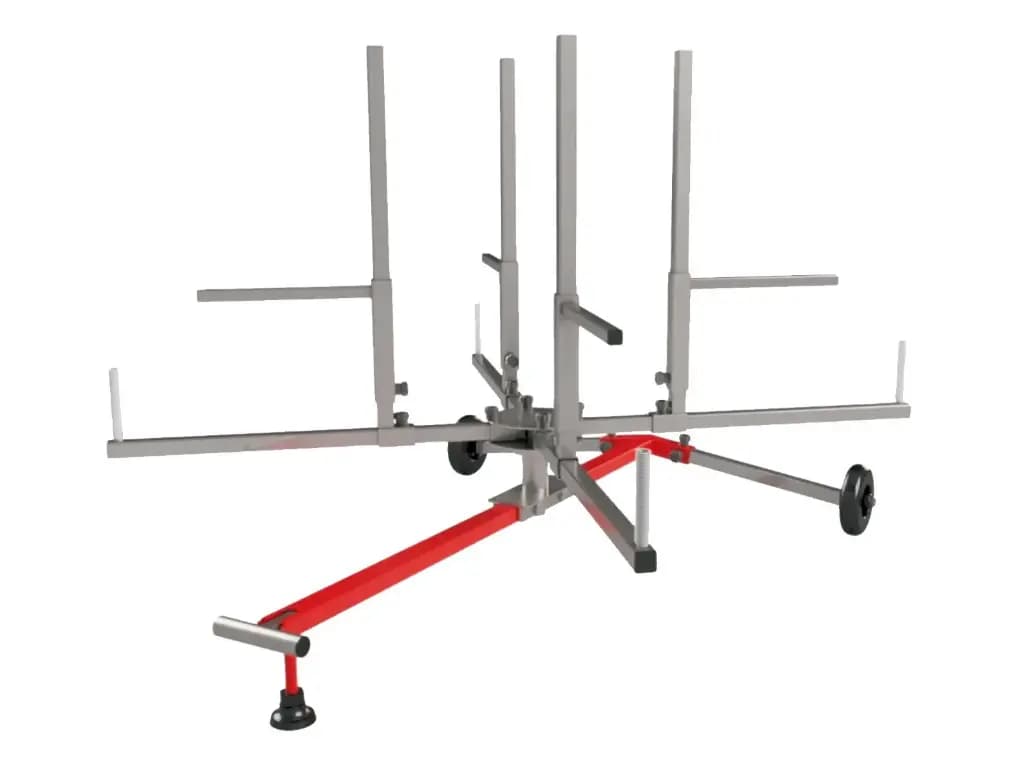

Rozwijak do rur KHT to sprzęt instalacyjny służący do szybkiego odwijania rur w kręgach podczas montażu instalacji ogrzewania podłogowego. Rura umieszczona na rozwijaku nie ulega splątaniu ani wygięciu, więc pętlę grzewczą można prowadzić równym łukiem, bez walki z rozprężającym się zwojem. Rodzina obejmuje wersje od PD-200 do PD-1300, różniące się średnicą wewnętrzną, dopuszczalną masą kręgu i gabarytem transportowym.

Parametry techniczne

Pierwszym kryterium doboru jest maksymalna waga zwoju. Większość wersji przyjmuje krąg o masie do 80 kg, PD-500 pracuje ze zwojem do 100 kg, a najmocniejszy w rodzinie PD-1300 — do 120 kg. To ograniczenie dotyczy całego kręgu rury osadzonego na stojaku, nie pojedynczego odcinka rozwijanego w danej chwili.

Drugim kryterium jest gabaryt kręgu. Maksymalna zewnętrzna średnica zwoju wynosi 960 mm w wersjach PD-700 i PD-1100, 975 mm w PD-900 i PD-1200, 990 mm w PD-200 i PD-800, 1010 mm w PD-300, 1170 mm w PD-500 oraz 1700 mm w PD-1300. Dopuszczalna wysokość zwoju rośnie od 430 mm w PD-200, PD-800 i PD-1200, przez 440 mm w PD-300, PD-500 i PD-1100, aż do 620 mm w PD-700, 635 mm w PD-900 i 830 mm w PD-1300. Krąg wyższy lub szerszy niż podana wartość po prostu nie usiądzie stabilnie na stojaku.

Trzeci parametr to średnica wewnętrzna, czyli światło, w które wchodzi rdzeń kręgu. PD-200 obsługuje średnicę wewnętrzną od 230 mm, PD-300 od 340 mm. W PD-500 średnica wewnętrzna jest regulowana i wynosi 525 mm, w PD-900 — 350 mm. Wersje PD-700, PD-800, PD-1100, PD-1200 i PD-1300 katalog opisuje minimalną wewnętrzną średnicą zwoju: odpowiednio 300 mm, 220 mm, 190 mm, 230 mm i 240 mm, przy czym PD-1300 przyjmuje krąg o wewnętrznej średnicy nie większej niż 740 mm.

Konstrukcja i transport na budowę

Wersje PD-200, PD-300, PD-500, PD-800 i PD-1300 katalog wyróżnia szybkim składaniem i rozkładaniem. Dzięki łatwemu montażowi i demontażowi rozwijak można przenosić z miejsca na miejsce, co ma znaczenie przy układaniu ogrzewania podłogowego pomieszczenie po pomieszczeniu — stojak wędruje za instalatorem zamiast blokować jedno miejsce w budynku.

Gabaryt opakowania odpowiada konstrukcji stojaka. Najbardziej kompaktowe są PD-1100 (600×190×160 mm) oraz PD-200, PD-300 i PD-1200 (600×200×195 mm), przy których na palecie mieści się odpowiednio 68 i 50 sztuk. Wersje PD-500 (670×265×220 mm), PD-800 i PD-900 (670×265×260 mm) pakowane są po 30 sztuk na palecie. Największe konstrukcje — PD-700 (1200×1000×160 mm) i PD-1300 (1020×410×240 mm) — mieszczą się po 10 sztuk na palecie.

Zastosowanie — z czym współpracuje

Rozwijak do rur KHT jest wyposażeniem pomocniczym ekipy wykonującej instalacje ogrzewania podłogowego. Pracuje z rurami dostarczanymi w kręgach, a o zgodności decyduje geometria i masa zwoju, nie rodzaj instalacji. Sprzęt ułatwia i przyspiesza pracę instalatora oraz znacznie zwiększa komfort pracy, zwłaszcza przy długich pętlach prowadzonych bez przerywania odcinka.

Jak działa rozwijak do rur?

Krąg rury nasuwa się na stojak, który utrzymuje go w stałym położeniu i pozwala mu obracać się w miarę odciągania rury. Zamiast rozwijać zwój ręcznie i przenosić go po podłożu, instalator ciągnie rurę wzdłuż projektowanej pętli, a krąg podaje kolejne metry sam. Utrzymanie zwoju w jednej osi eliminuje skręcanie rury i przypadkowe załamania, które przy ogrzewaniu podłogowym trafiają pod wylewkę i stają się trwałym słabym punktem instalacji.

Dla kogo jest rozwijak do rur KHT?

Instalator ogrzewania podłogowego w domach jednorodzinnych — PD-200 i PD-300 obsługują typowe kręgi do 80 kg przy wysokości zwoju 430 i 440 mm, a złożone mieszczą się w pudełku 600×200×195 mm, więc jeżdżą w bagażniku razem z resztą narzędzi.

Ekipa pracująca na dużych kręgach — PD-1300 przyjmuje zwój do 120 kg, o wysokości do 830 mm i średnicy zewnętrznej do 1700 mm, czyli obsługuje najcięższe opakowania handlowe rury.

Firma odbierająca rury od różnych dostawców — PD-500 i PD-900 mają regulowaną średnicę wewnętrzną (odpowiednio 525 mm i 350 mm), co pozwala na jednym stojaku osadzać kręgi o różnym rdzeniu.

Hurtownia i magazyn techniki grzewczej — PD-1100 pakowany jest w opakowaniu 600×190×160 mm i mieści się w liczbie 68 sztuk na palecie, co czyni go najlepiej paletyzowaną wersją w rodzinie.

Jak dobrać wersję rozwijaka?

Dobór zaczyna się od zmierzenia kręgu rury, z którym pracujesz najczęściej: masy, wysokości, średnicy zewnętrznej i średnicy otworu w środku zwoju. Wersja jest właściwa wtedy, gdy wszystkie cztery wartości mieszczą się w limitach z tabeli specyfikacji — przekroczenie choćby jednego parametru oznacza, że krąg nie osiądzie stabilnie. Gdy kręgi bywają różne, wybierz PD-500 lub PD-900 z regulowaną średnicą wewnętrzną. Gdy liczy się transport, kieruj się wymiarem opakowania i tym, czy katalog wskazuje przy danej wersji szybkie składanie i rozkładanie.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, początkowo w projektowaniu, montażu i pracach rozruchowych w sektorze przemysłowym i mieszkaniowym, a od 2009 roku także w produkcji zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większa część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do wyrobu.

Często zadawane pytania

Do jakich rur pasuje rozwijak do rur KHT?

Do rur dostarczanych w kręgach, używanych przy montażu ogrzewania podłogowego. O zgodności decyduje geometria zwoju — jego masa, wysokość, średnica zewnętrzna i średnica wewnętrzna — a nie średnica samej rury.

Jak ciężki krąg utrzyma rozwijak?

Zależnie od wersji: 80 kg w większości modeli, 100 kg w PD-500 i 120 kg w PD-1300. Limit dotyczy całego kręgu osadzonego na stojaku.

Czy rozwijak da się złożyć i przewieźć na kolejną budowę?

Tak, w wersjach PD-200, PD-300, PD-500, PD-800 i PD-1300 katalog wskazuje szybkie składanie i rozkładanie. Dzięki łatwemu montażowi i demontażowi rozwijak można przenosić z miejsca na miejsce w trakcie pracy.

Czym różnią się modele z regulowaną średnicą wewnętrzną?

Pozwalają dopasować stojak do rdzenia kręgu zamiast dobierać krąg do stojaka. PD-500 ma regulowaną średnicę wewnętrzną 525 mm, PD-900 — 350 mm.

Czy rozwijak chroni rurę przed uszkodzeniem?

Tak, rura umieszczona na rozwijaku nie ulega splątaniu i wygięciu. To istotne przy ogrzewaniu podłogowym, gdzie załamanie rury zostaje zakryte wylewką.

Ile rozwijaków mieści się na palecie?

Od 10 do 68 sztuk, zależnie od wersji: 68 przy PD-1100, 50 przy PD-200, PD-300 i PD-1200, 30 przy PD-500, PD-800 i PD-900 oraz 10 przy PD-700 i PD-1300.
