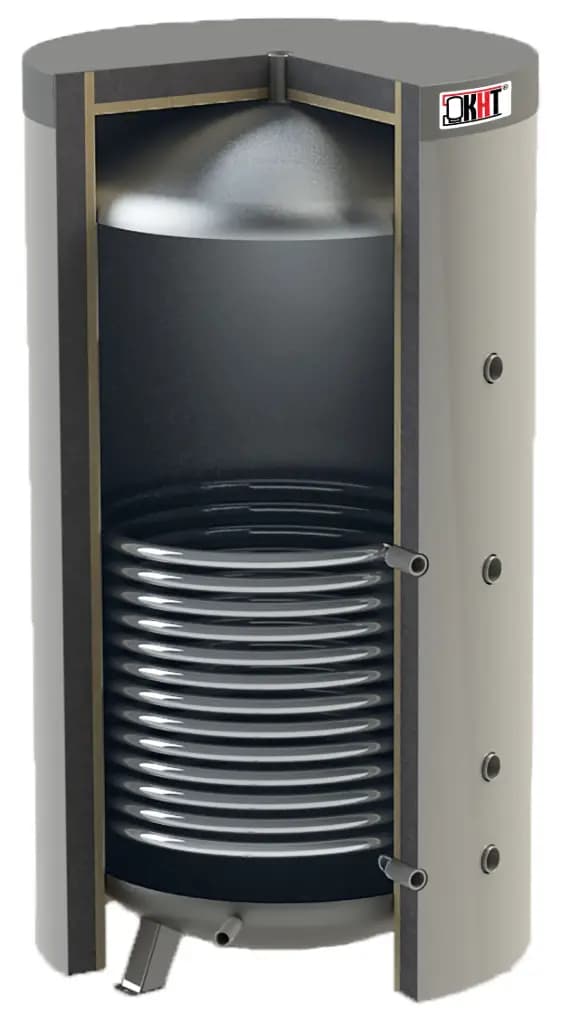

Zbiornik buforowy KHT PS z 1 wężownicą

Zbiornik buforowy KHT PS z 1 wężownicą — bufor ciepła z gotowym wejściem dla drugiego źródła

Zbiornik buforowy KHT z 1 wężownicą to pionowy, spawany akumulator energii cieplnej ze stali konstrukcyjnej, wyposażony w jeden dolny spiralny wymiennik ciepła ze stali węglowej. Rodzina obejmuje wielkości oznaczone od 200 do 10 000 l, w dwóch wykonaniach izolacji: rozbieralnej GP-PS oraz zdejmowanej z miękkiej pianki poliuretanowej GP-PUM. Wężownica daje osobne, hydraulicznie odseparowane wejście dla kolektora słonecznego lub pompy ciepła, bez mieszania czynnika z wodą zgromadzoną w buforze.

Parametry techniczne

Pojemność nominalna rośnie od 227 l w wielkości 200 do 9737 l w wielkości 10 000, przy pojemności całkowitej odpowiednio 236 i 9787 l. Różnica między pojemnością nominalną a całkowitą to objętość zajęta przez wężownicę i przestrzeń pod króćcem odpowietrzającym — przy doborze naczynia wzbiorczego liczy się objętość rzeczywista, nie sama nazwa modelu.

Powierzchnia dolnej wężownicy wynosi 1,2 m² w wielkościach 200 i 300, 1,8 m² w 400 i 500, 3,2 m² w 800 i 1000, a od wielkości 1500 w górę utrzymuje stałe 4,7 m². Pojemność wodna samej wężownicy rośnie w tym samym rytmie: od 7,4 l do 42 l. Ciśnienie pracy wymienników ciepła to 1 MPa (10 bar), a maksymalna temperatura cieczy wynosi 95 °C.

Ciśnienie robocze samego zbiornika zależy od wielkości: 0,5 MPa (5 bar) w wielkościach od 200 do 1000 oraz 0,3 MPa (3 bar) od 1500 wzwyż. Klasa efektywności energetycznej to B w wielkościach 200–1000 i C w większych. Wysokość całkowita mieści się w przedziale od 1380 mm do 5296 mm, średnica z izolacją od 674 mm do 1772 mm, a waga pustego zbiornika od 58 kg do 826 kg.

Każdy model ma króciec grzałki elektrycznej 6/4” — długość grzałki dobiera się do wielkości zbiornika, od 500 mm w wielkości 200 do 1600 mm w największych. Tuleja na czujnik temperatury ma gwint 1/2” w całej serii.

Konstrukcja i materiały

Zbiornik jest cylindryczny, spawany, wykonany ze stali konstrukcyjnej bez powłoki wewnętrznej i pokryty z zewnątrz dwoma warstwami farby. Brak wykładziny wewnętrznej to konsekwencja przeznaczenia: bufor pracuje na wodzie krążącej w zamkniętym obiegu grzewczym, a nie na świeżej wodzie wodociągowej.

Króćce do źródeł ciepła i odbiorników rozmieszczono pionowo w kilku rzędach, co pozwala świadomie korzystać z rozwarstwienia temperatury w zbiorniku. Osobny rząd króćców G 1/2” służy do podłączenia czujników lub termometrów, a króciec spustowy na dnie ma gwint 3/4” w wielkościach 200–2000 i 1” w większych.

Izolacja w obu wersjach jest szara i zdejmowana: GP-PS to ocieplenie rozbieralne, GP-PUM to demontowalna izolacja z miękkiej pianki poliuretanowej. Ma to praktyczne znaczenie przy transporcie — przed wniesieniem do kotłowni przez wąskie przejście izolację można zdjąć i wnieść sam płaszcz stalowy. Przy zdejmowaniu transportowej folii ochronnej nie wolno używać noży ani ostrych narzędzi, bo uszkadzają warstwę izolacyjną.

Zastosowanie — z czym współpracuje

Zbiornik buforowy KHT z 1 wężownicą magazynuje energię wytworzoną przez kocioł na paliwo stałe lub inne źródła bez stałego trybu pracy, a następnie oddaje ją do instalacji centralnego ogrzewania. Można go montować w systemach grzewczych otwartych i zamkniętych.

Wężownica ze stali węglowej jest przewidziana do podłączenia dodatkowego źródła ciepła — kolektora słonecznego albo pompy ciepła. Nie służy do przygotowania ciepłej wody użytkowej; do tego celu producent przewiduje modele PSI z wymiennikiem ze stali odpornej na korozję typu AISI 316. Króciec 6/4” pozwala dołożyć grzałkę elektryczną jako źródło dogrzewające.

Jak działa zbiornik buforowy z wężownicą?

Kocioł oddaje ciepło do wody w zbiorniku, gdzie tworzy się rozwarstwienie temperatury — cieplejsza woda gromadzi się w górnej części, chłodniejsza przy dnie. Instalacja centralnego ogrzewania pobiera ciepło z górnych króćców, a powrót wraca do strefy dolnej. Dolna wężownica pracuje niezależnie: czynnik z kolektora lub pompy ciepła krąży wewnątrz spirali i oddaje energię przez jej ścianki, więc dwa obiegi o różnych ciśnieniach i różnych czynnikach nigdy się nie mieszają. Dzięki takiej hydraulicznej dystrybucji źródeł ciepła kocioł pracuje dłuższymi, pełnymi cyklami zamiast krótkich taktów.

Dla kogo jest zbiornik buforowy KHT z 1 wężownicą?

Dla właściciela kotła na paliwo stałe — bufor przyjmuje nadmiar ciepła z cyklu spalania, którego instalacja w danej chwili nie odbiera, i oddaje je stopniowo.

Dla instalacji z kolektorem słonecznym — dolna wężownica o powierzchni od 1,2 do 4,7 m² stanowi gotowe, odseparowane wejście dla obiegu solarnego pracującego przy ciśnieniu do 1 MPa.

Dla układów hybrydowych z pompą ciepła — pompa oddaje ciepło przez wężownicę, a kocioł zasila zbiornik bezpośrednio przez króćce.

Dla obiektów rozbudowywanych etapami — kilka rzędów króćców i zapas mocy w wielkościach do 10 000 l pozwalają dołożyć kolejne źródło lub obieg grzewczy bez wymiany zbiornika.

Jak dobrać wielkość zbiornika do kotłowni?

Poza pojemnością liczą się trzy wymiary. Wysokość H mówi, czy urządzenie stanie w pomieszczeniu, średnica z izolacją D decyduje o miejscu przy ścianie, a przekątna przechyłu R — od 1409 mm do 5328 mm — określa, ile miejsca potrzeba, żeby zbiornik postawić z pozycji leżącej. To zwykle ten trzeci wymiar przesądza o wyborze, nie sama litrażowość.

Sprawdź też ciśnienie robocze: wielkości od 1500 wzwyż mają 0,3 MPa zamiast 0,5 MPa, więc instalacja musi być pod tym kątem zaprojektowana. Objętość membranowego naczynia wzbiorczego producent zaleca ustalić na 8–10% objętości zbiornika, a przy ciśnieniu sieci powyżej 6 barów zamontować reduktor ciśnienia. Zbiorniki są przystosowane wyłącznie do pracy w pozycji pionowej, a pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0 °C.

Gwarancja i producent

KHT (Kuidych Heating Technologies) działa od 1989 roku, a od 2009 roku produkuje zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większość produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po montażu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej. Przed zakupem służymy doradztwem technicznym w doborze wielkości i konfiguracji przyłączy.

Często zadawane pytania

Czy do tego zbiornika podłączę pompę ciepła?

Tak. Dolna wężownica ze stali węglowej jest przeznaczona właśnie do podłączenia źródeł takich jak pompa ciepła czy kolektor słoneczny, a jej ciśnienie pracy wynosi 1 MPa. Powierzchnia wymiany wynosi od 1,2 m² w najmniejszych wielkościach do 4,7 m² od wielkości 1500 wzwyż.

Czy wężownica przygotuje ciepłą wodę użytkową?

Nie. Wężownica w tej serii jest wykonana ze stali węglowej i służy do przyjmowania ciepła z dodatkowego źródła. Do przygotowania ciepłej wody na potrzeby bytowe producent przewiduje modele PSI z wymiennikiem ze stali odpornej na korozję typu AISI 316.

Czy mogę zamontować grzałkę elektryczną?

Tak, każdy model ma fabryczny króciec grzałki elektrycznej o gwincie 6/4”. Długość grzałki dobiera się do wielkości zbiornika — od 500 mm w wielkości 200 do 1600 mm w największych modelach.

Czy zbiornik zmieści się w niskiej kotłowni?

Zależy od wielkości: wysokość całkowita zaczyna się od 1380 mm, a w największym modelu sięga 5296 mm. Przy wnoszeniu ważniejsza bywa jednak przekątna przechyłu R, czyli miejsce potrzebne na postawienie zbiornika z pozycji leżącej — pełne wartości podaje tabela specyfikacji.

Czy izolację da się zdjąć przy wnoszeniu?

Tak, w obu wersjach izolacja jest zdejmowana — rozbieralna w wykonaniu GP-PS i z demontowalnej miękkiej pianki poliuretanowej w GP-PUM. Producent wprost zaleca zdjęcie izolacji przed transportem do kotłowni przez wąskie przejścia.

Czy potrzebne jest naczynie wzbiorcze?

Tak. Zbiornik nie może pracować bez działającego zaworu bezpieczeństwa w układzie zamkniętym ani bez naczynia wzbiorczego w układzie otwartym. Objętość membranowego naczynia wzbiorczego powinna wynosić 8–10% objętości zbiornika, a między zaworem bezpieczeństwa a zbiornikiem nie wolno montować żadnych zaworów odcinających.
