Zbiornik buforowy KHT PS z 2 wężownicami

Zbiornik buforowy KHT PS z 2 wężownicami — magazyn ciepła dla dwóch źródeł naraz

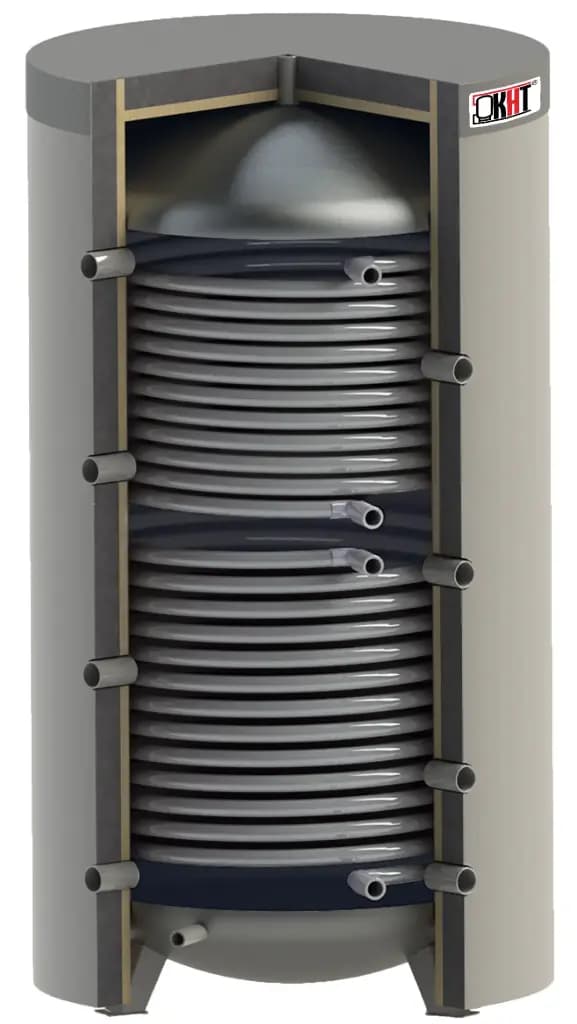

Zbiornik buforowy KHT z 2 wężownicami (seria PS-02) to pionowy, spawany akumulator energii cieplnej, który przechowuje ciepło wytworzone przez kocioł na paliwo stałe lub inne źródło pozbawione stałego trybu pracy, a następnie przekazuje je do instalacji centralnego ogrzewania. Dwie spiralne wężownice wbudowane w płaszcz pozwalają wpiąć do układu dodatkowe źródła — kolektor słoneczny czy pompę ciepła — i prowadzić hydrauliczną dystrybucję ciepła z jednego punktu. Rodzina obejmuje dziesięć wielkości: od 500 do 10000 l, w izolacji zdejmowanej (GP-PS) lub zdejmowanej z miękkiej pianki poliuretanowej (GP-PUM).

Parametry techniczne

Pojemność nominalna rośnie od 541 l w modelu 500 do 9703 l w modelu 10000, przy pojemności całkowitej odpowiednio 564 i 9787 l. Różnicę między tymi wartościami zajmują wężownice i króćce — to ona decyduje o tym, ile wody układ faktycznie zmagazynuje.

Powierzchnia wymiany ciepła górnej wężownicy wynosi 1,2 m² w modelu 500, 2,4 m² w modelach 800 i 1000, a od wielkości 1500 w górę ustala się na 3,2 m². Dolna wężownica, pracująca w strefie o niższej temperaturze, ma odpowiednio 1,8 m², 3,2 m² i 4,7 m². Odpowiadają im pojemności wodne: 8 i 11,2 l w najmniejszym modelu oraz 29,5 i 42 l w wielkościach od 1500 wzwyż.

Ciśnienie pracy wężownic wynosi 1 MPa (10 bar) w całej rodzinie. Sam zbiornik pracuje pod ciśnieniem 0,5 MPa (5 bar) w wielkościach 500, 800 i 1000 oraz 0,3 MPa od modelu 1500 w górę — to rozróżnienie trzeba uwzględnić przy doborze zaworu bezpieczeństwa. Maksymalna temperatura czynnika to 95°C, a tuleja na czujnik temperatury ma gwint 1/2”.

Klasa efektywności energetycznej to B dla wielkości 500, 800 i 1000 oraz C dla pozostałych. Wysokość nie rośnie liniowo z pojemnością, bo zmienia się też średnica płaszcza: model 800 ma 1738 mm wysokości przy średnicy 790 mm bez izolacji, a mniejszy model 500 — 1933 mm przy średnicy 651 mm. Największa wielkość, 10000, mierzy 5296 mm wysokości i 1600 mm średnicy bez izolacji (1772 mm z izolacją). Masa pustego zbiornika rośnie od 134 do 864 kg.

Konstrukcja i materiały

Zbiornik jest cylindryczny, spawany, wykonany ze stali konstrukcyjnej, bez powłoki wewnętrznej, a z zewnątrz pokryty dwiema warstwami farby. Taka budowa jest typowa dla buforów pracujących w zamkniętym obiegu grzewczym, gdzie woda krąży w układzie i nie jest wymieniana. Wbudowane spiralne wymienniki ciepła wykonano ze stali węglowej — są przeznaczone do podłączenia źródeł ciepła takich jak kolektor słoneczny czy pompa ciepła.

Króćce do źródeł ciepła i odbiorników rozmieszczono pionowo w kilku rzędach, dzięki czemu można pobierać czynnik z warstwy o odpowiedniej temperaturze. Dodatkowe króćce z gwintem G 1/2” ułożone w jednym rzędzie służą do podłączenia czujnika lub termometru, a króciec spustowy z gwintem G 3/4” znajduje się w dolnej części zbiornika. Każda wielkość ma też króciec grzałki elektrycznej o gwincie 6/4”, a katalog podaje długość grzałki dla poszczególnych modeli — od 650 do 1600 mm.

Izolacja jest rozbieralna w obu wykonaniach: GP-PS oznacza szarą izolację zdejmowaną, GP-PUM — szarą izolację zdejmowaną z miękkiej pianki poliuretanowej. Producent wprost przewiduje jej zdjęcie przed transportem do kotłowni, gdy przejścia są wąskie.

Zastosowanie — z czym współpracuje

Zbiornik buforowy można montować w otwartych i zamkniętych systemach grzewczych. Podstawowym źródłem pozostaje kocioł na paliwo stałe, którego moc trudno płynnie regulować, a dwie wężownice otwierają układ na kolejne źródła: instalację solarną wpiętą w dolną wężownicę i pompę ciepła lub kocioł gazowy w górną. Bufor działa wtedy jak sprzęgło hydrauliczne między źródłami a instalacją centralnego ogrzewania i pozwala rozbudowywać układ bez przebudowy kotłowni.

Jak działa zbiornik buforowy z dwiema wężownicami?

Woda w zbiorniku układa się warstwami według temperatury — najcieplejsza pod górną pokrywą, najchłodniejsza przy dnie. Czynnik ze źródła nie miesza się z wodą buforową, lecz oddaje ciepło przez ścianki wężownicy: dolna, o większej powierzchni, odbiera energię ze źródła o niższej temperaturze zasilania, górna dogrzewa strefę, z której pobiera instalacja. Rozmieszczone na kilku wysokościach króćce pozwalają podłączyć odbiorniki do właściwej warstwy, a tuleja czujnika — sterować pracą źródeł według rzeczywistej temperatury w zbiorniku.

Dla kogo jest zbiornik buforowy KHT PS-02?

Właściciel kotła na paliwo stałe planujący instalację solarną — dolna wężownica o powierzchni do 4,7 m² przyjmuje ciepło z kolektorów bez dokładania osobnego wymiennika.

Instalator układu hybrydowego z pompą ciepła — dwa niezależne wymienniki pracujące do 1 MPa pozwalają połączyć źródła o różnych temperaturach zasilania w jednym zbiorniku.

Inwestor obiektu wielorodzinnego lub przemysłowego — wielkości od 3000 do 10000 l w izolacji z miękkiej pianki poliuretanowej obsługują instalacje o dużej bezwładności cieplnej.

Modernizujący kotłownię o ciasnych przejściach — zdejmowana izolacja umożliwia wprowadzenie zbiornika na miejsce w częściach.

Jak dobrać wielkość zbiornika do kotłowni?

Poza pojemnością liczą się trzy wymiary. Średnica z izolacją (od 823 do 1772 mm) decyduje o miejscu na posadzce, wysokość H (od 1738 do 5296 mm) — o zapasie pod stropem, a przekątna przechyłu R (od 1791 do 5328 mm) mówi, czy zbiornik da się postawić pionowo w danym pomieszczeniu. Trzeba też uwzględnić masę napełnionego zbiornika przy wyborze miejsca posadowienia oraz objętość naczynia wzbiorczego, która powinna wynosić 8–10% objętości zbiornika.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe i podgrzewacze wody. Powierzchnia produkcyjna i magazynowa zakładu przekracza 15 000 m², a większa część produkcji trafia na eksport. Warunki i okres gwarancji określa dokumentacja dołączona do urządzenia; po zamontowaniu i uruchomieniu konieczny jest wpis w karcie gwarancyjnej. Modyfikacja konstrukcji bez pisemnej zgody producenta może oznaczać utratę gwarancji.

Często zadawane pytania

Czy mogę podłączyć jednocześnie kolektor słoneczny i pompę ciepła?

Tak, do tego służą dwie wężownice. Każdy z wymienników pracuje niezależnie przy ciśnieniu do 1 MPa, a rozdzielenie stref temperaturowych pozwala przypisać źródło o niższym zasilaniu do wężownicy dolnej.

Czy zbiornik zmieści się w kotłowni z wąskimi drzwiami?

W wielu przypadkach tak, bo izolacja jest zdejmowana. Producent przewiduje jej zdjęcie przed transportem do kotłowni przy wąskich przejściach — wtedy liczy się średnica bez izolacji, czyli od 651 do 1600 mm zamiast średnicy zewnętrznej.

Czy potrzebuję naczynia wzbiorczego?

Tak, w systemie zamkniętym jest ono obowiązkowe. Membranowe naczynie wzbiorcze kompensuje rozszerzalność cieplną wody, a jego objętość powinna wynosić 8–10% objętości zbiornika. W systemie otwartym rolę tę pełni naczynie otwarte.

Czy można zamontować grzałkę elektryczną?

Tak, każda wielkość ma fabryczny króciec grzałki o gwincie 6/4”. Katalog podaje dla każdego modelu długość grzałki, od 650 mm w wielkości 500 do 1600 mm w największych zbiornikach.

Jakie ciśnienie wytrzymuje zbiornik?

Zależy od wielkości: 0,5 MPa (5 bar) w modelach 500, 800 i 1000 oraz 0,3 MPa w większych. Wężownice pracują do 1 MPa (10 bar). Jeśli ciśnienie w sieci przekracza 6 bar, należy zainstalować reduktor ciśnienia, a zawór bezpieczeństwa musi być podłączony bezpośrednio do zbiornika, bez armatury odcinającej pomiędzy.

W jakiej pozycji montuje się zbiornik?

Wyłącznie w pozycji pionowej. Pomieszczenie powinno być zabezpieczone przed spadkiem temperatury poniżej 0°C, a przed instalacją zbiornik należy przechowywać w suchym miejscu o wilgotności względnej nie większej niż 65%.
