Zbiornik buforowy KHT PSI-11 z górną wężownicą ze stali nierdzewnej oraz dolną ze stali węglowej

Zbiornik buforowy KHT PSI-11 GP-PS — bufor ciepła i ciepła woda użytkowa w jednym urządzeniu

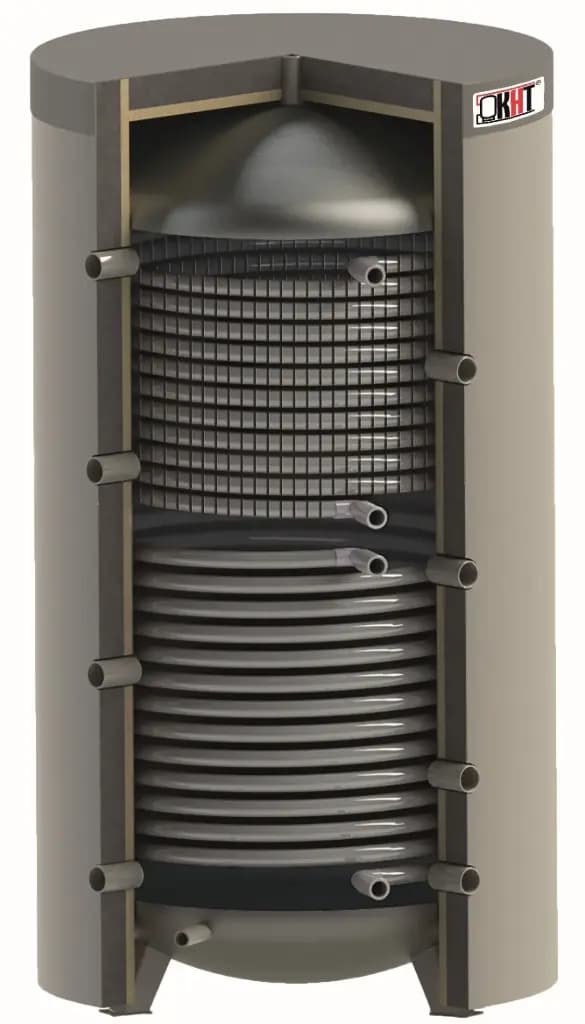

Zbiornik buforowy KHT PSI-11 GP-PS to akumulator energii cieplnej wyposażony w dwie wężownice: górną ze stali odpornej na korozję AISI 316L, przeznaczoną do przygotowania ciepłej wody na potrzeby bytowe, oraz dolną ze stali węglowej, do której podłącza się dodatkowe źródło ciepła. Rodzina obejmuje osiem wielkości — od 200 do 2000 litrów — a każda z nich pracuje w szarej, rozbieralnej izolacji termicznej oznaczonej w kodzie wyrobu sufiksem GP-PS.

Konstrukcja odpowiada na typową sytuację w instalacji z kotłem na paliwo stałe: jedno urządzenie magazynuje ciepło dla instalacji centralnego ogrzewania i jednocześnie oddaje je wodzie użytkowej, bez stawiania obok osobnego wymiennika.

Parametry techniczne

Oznaczenia handlowe od 200 do 2000 odpowiadają pojemnościom nominalnym od 220 do 2056 litrów oraz pojemnościom całkowitym od 236 do 2113 litrów. Górna wężownica c.w.u. ma we wszystkich wielkościach tę samą powierzchnię wymiany 2 m² i pojemność 6,5 litra, dolny wymiennik ciepła rośnie natomiast wraz z pojemnością zbiornika: 1,2 m² w wersjach 200 i 300 l, 1,8 m² w 400 i 500 l, 3,2 m² w 800 i 1000 l oraz 4,7 m² w 1500 i 2000 l.

Maksymalne dopuszczalne ciśnienie robocze wynosi 5 bar (0,5 MPa) dla zbiornika i 10 bar (1 MPa) dla wymienników ciepła. W dwóch największych wersjach — 1500 i 2000 litrów — ciśnienie robocze zbiornika jest obniżone do 0,3 MPa, co trzeba uwzględnić przy doborze zaworu bezpieczeństwa. Maksymalna temperatura cieczy to 95°C.

Wysokość całkowita rośnie od 1380 mm w wersji 200 l do 2105 mm w wersji 2000 l, średnica z izolacją od 674 do 1368 mm, a masa pustego zbiornika od 65 do 312 kg. Przekątna przechyłu R, czyli wymiar decydujący o wprowadzeniu urządzenia przez otwór drzwiowy, mieści się w przedziale od 1409 do 2199 mm. Klasa efektywności energetycznej wynosi B dla wielkości od 200 do 1000 l i C dla 1500 oraz 2000 l.

Konstrukcja i materiały

Zbiornik jest spawany, pionowy i cylindryczny, wykonany ze stali konstrukcyjnej bez powłoki wewnętrznej, a z zewnątrz pokryty dwoma warstwami farby. Taka budowa jest typowa dla buforów pracujących w zamkniętym obiegu grzewczym, w którym woda nie jest stale wymieniana.

Kluczowa różnica serii PSI polega na materiale górnej wężownicy: wykonano ją ze stali odpornej na korozję typu AISI 316, przeznaczonej do kontaktu ze świeżą wodą użytkową. Dolna wężownica, pracująca w obiegu zamkniętym z kolektorem słonecznym czy pompą ciepła, jest wykonana ze stali węglowej.

Izolacja w wersji GP-PS jest rozbieralna — daje się zdjąć i ponownie założyć, co ma znaczenie przy wprowadzaniu zbiornika przez wąskie przejścia do kotłowni. Instrukcja producenta ostrzega, by przy usuwaniu transportowej folii ochronnej nie używać noży ani ostrych narzędzi, ponieważ mogą uszkodzić izolację.

Zastosowanie — z czym współpracuje

Zbiorniki buforowe służą jako akumulatory energii cieplnej wytworzonej przez kocioł na paliwo stałe lub inne źródła nieposiadające stałego trybu pracy, a następnie przekazują ją do instalacji centralnego ogrzewania. Dolna wężownica ze stali węglowej jest przeznaczona do podłączenia takich źródeł jak kolektor słoneczny czy pompa ciepła.

Urządzenie można montować w otwartych i zamkniętych systemach grzewczych, wyłącznie w pozycji pionowej. Rozmieszczenie króćców do źródła ciepła i odbiorników jest pionowe, w kilku rzędach zależnie od modelu; osobny rząd króćców z gwintem 1/2” pozwala podłączyć czujnik lub termometr, a króciec 3/4” na dnie służy do spustu. Przewidziano też przyłącze grzałki elektrycznej 6/4”, przy czym dopuszczalna długość grzałki zależy od wielkości i wynosi od 500 mm w wersji 200 l do 1195 mm w wersji 2000 l.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Kocioł pracuje w swoim optymalnym zakresie i oddaje nadmiar ciepła do wody wypełniającej zbiornik, zamiast cyklicznie się wyłączać. Zgromadzone ciepło rozwarstwia się — najcieplejsza woda gromadzi się u góry, gdzie znajduje się wężownica c.w.u. ze stali AISI 316L. Przepływająca przez nią woda użytkowa odbiera ciepło bez mieszania się z wodą instalacyjną. Dolna wężownica działa odwrotnie: doprowadza ciepło z dodatkowego źródła do chłodniejszej strefy zbiornika, gdzie różnica temperatur jest największa, a wymiana najskuteczniejsza. Hydrauliczna dystrybucja źródeł ciepła w ten sposób pozwala też rozbudowywać instalację o kolejne obiegi.

Dla kogo jest zbiornik buforowy KHT PSI-11 GP-PS?

Właściciel domu z kotłem na paliwo stałe — bufor przejmuje ciepło z cyklu spalania, a górna wężownica o powierzchni 2 m² przygotowuje przy okazji ciepłą wodę użytkową.

Instalacja z kolektorem słonecznym lub pompą ciepła — dolny wymiennik o powierzchni od 1,2 do 4,7 m² jest przeznaczony właśnie do takich źródeł.

Inwestor planujący rozbudowę instalacji — osiem wielkości do 2000 litrów i kilka rzędów króćców 6/4” pozwalają dołożyć kolejne obiegi bez wymiany zbiornika.

Kotłownia z trudnym dojściem — rozbieralna izolacja GP-PS i podany w tabeli wymiar przekątnej przechyłu R ułatwiają ocenę, czy urządzenie da się wprowadzić na miejsce.

Jak dobrać pojemność zbiornika buforowego?

Punktem wyjścia są trzy twarde ograniczenia z tabeli parametrów. Pierwsze to wymiar: wysokość od 1380 do 2105 mm i średnica z izolacją od 674 do 1368 mm muszą zmieścić się w kotłowni razem z zapasem na obsługę. Drugie to ciśnienie — jeśli instalacja ma pracować przy 0,5 MPa, wersje 1500 i 2000 l odpadają, bo ich ciśnienie robocze wynosi 0,3 MPa. Trzecie to klasa efektywności energetycznej: wielkości do 1000 l mają klasę B, dwie największe klasę C.

Przy wyborze miejsca posadowienia należy wziąć pod uwagę masę napełnionego zbiornika, a samo pomieszczenie musi być zabezpieczone przed spadkiem temperatury poniżej 0°C. Objętość membranowego naczynia wzbiorczego dobiera się na 8–10% objętości zbiornika.

Gwarancja i producent

Producentem jest Kuidych Heating Technologies (KHT) — ukraińska firma działająca od 1989 roku, która w 2009 roku zainwestowała w produkcję zbiorników buforowych i podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa przekracza 15 000 m², a większa część produkcji trafia na eksport, gdzie szczególną wagę przykłada się do energooszczędności i jakości.

Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia — po zamontowaniu i uruchomieniu konieczne jest dokonanie wpisu w karcie gwarancyjnej produktu. Modyfikacja konstrukcji bez pisemnej zgody producenta może spowodować utratę gwarancji.

Często zadawane pytania

Czy w tym zbiorniku przygotuję ciepłą wodę użytkową?

Tak — służy do tego górna wężownica ze stali odpornej na korozję typu AISI 316, przeznaczona do przygotowania ciepłej wody na potrzeby bytowe. Ma powierzchnię 2 m² i pojemność 6,5 litra we wszystkich ośmiu wielkościach, od 200 do 2000 l.

Czym różni się izolacja GP-PS od twardej pianki?

Izolacja GP-PS jest rozbieralna, czyli można ją zdjąć i założyć ponownie, podczas gdy wersja GP-PU to twarda pianka poliuretanowa na stałe związana ze zbiornikiem. Rozbieralna izolacja jest wygodniejsza wszędzie tam, gdzie urządzenie trzeba przeprowadzić przez wąskie przejście.

Czy potrzebny jest zawór bezpieczeństwa i naczynie wzbiorcze?

Tak, są obowiązkowe. Zbiornik nie może pracować bez działającego zaworu bezpieczeństwa w systemie zamkniętym ani bez naczynia wzbiorczego w systemie otwartym. Zawór musi być podłączony bezpośrednio do zbiornika, bez żadnych zaworów odcinających pomiędzy nimi, a jego wylot skierowany w dół i połączony z atmosferą.

Czy mogę zamontować grzałkę elektryczną?

Tak, przewidziano dedykowane przyłącze grzałki elektrycznej o gwincie 6/4”. Dopuszczalna długość grzałki zależy od wielkości zbiornika i wynosi 500 mm dla 200 l, 600 mm dla 300 i 400 l, 650 mm dla 500 l, 790 mm dla 800 i 1000 l, 995 mm dla 1500 l oraz 1195 mm dla 2000 l.

Do jakiej temperatury może pracować zbiornik?

Maksymalna temperatura cieczy wynosi 95°C. Podczas pracy urządzenie osiąga wysokie temperatury, a przy odpowietrzaniu instalacji może wydostać się gorąca woda lub para — stąd zakaz wykonywania jakichkolwiek prac na pracującym zbiorniku.

Co zrobić, gdy ciśnienie w sieci wodociągowej jest wysokie?

Jeżeli ciśnienie w sieci przekracza 6 barów, należy zainstalować reduktor ciśnienia. Na wlocie zimnej wody montuje się dodatkowo zawór zwrotny, a na liniach przyłączeniowych zaleca się zawory odcinające i połączenia rozłączne, które umożliwiają późniejszy demontaż urządzenia.
