Zbiornik Buforowy SANISMART TB/550

Zbiornik buforowy Sanismart TB/550 — magazyn ciepła dla instalacji z kilkoma źródłami

Zbiornik buforowy Sanismart TB/550 to akumulacyjny zbiornik o rzeczywistej pojemności 548 litrów, przeznaczony do magazynowania energii w systemie grzewczym. W przeciwieństwie do modeli TH i THS z tej samej serii wersja TB nie ma wewnętrznej wężownicy — to czysty bufor ciepła, którego całą objętość zajmuje woda instalacyjna. Dzięki temu pełne 548 litrów pracuje jako zasób energii dla obiegów centralnego ogrzewania.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 548 litrów i jest równa objętości maksymalnej — w modelu TB nic nie zabiera przestrzeni akumulacyjnej, bo konstrukcja nie zawiera wężownicy CWU ani wężownicy solarnej. Producent przypisuje urządzeniu klasę efektywności energetycznej B.

Izolację stanowi warstwa styropianu grafitowego o grubości 100 mm, oznaczona w dokumentacji katalogowej jako wymiar D. Wymiary gabarytowe i przyłączeniowe podano w katalogu w postaci oznaczeń literowych z rysunku technicznego: A wynosi 940 mm, B — 700 mm, C — 1775 mm, a kolejne punkty przyłączeniowe opisują wymiary I (317 mm), J (809 mm), K (987 mm), L (1479 mm) i Ł (1725 mm). Zestaw przyłączy obejmuje króćce M1 w gwincie 5/4", jeden króciec M4 w gwincie 3/4" oraz jeden króciec M5 w gwincie 6/4". Króćce M2 (1") i M3 (1"), zarezerwowane w serii dla wersji z wężownicami, w modelu TB/550 nie występują.

Konstrukcja i materiały

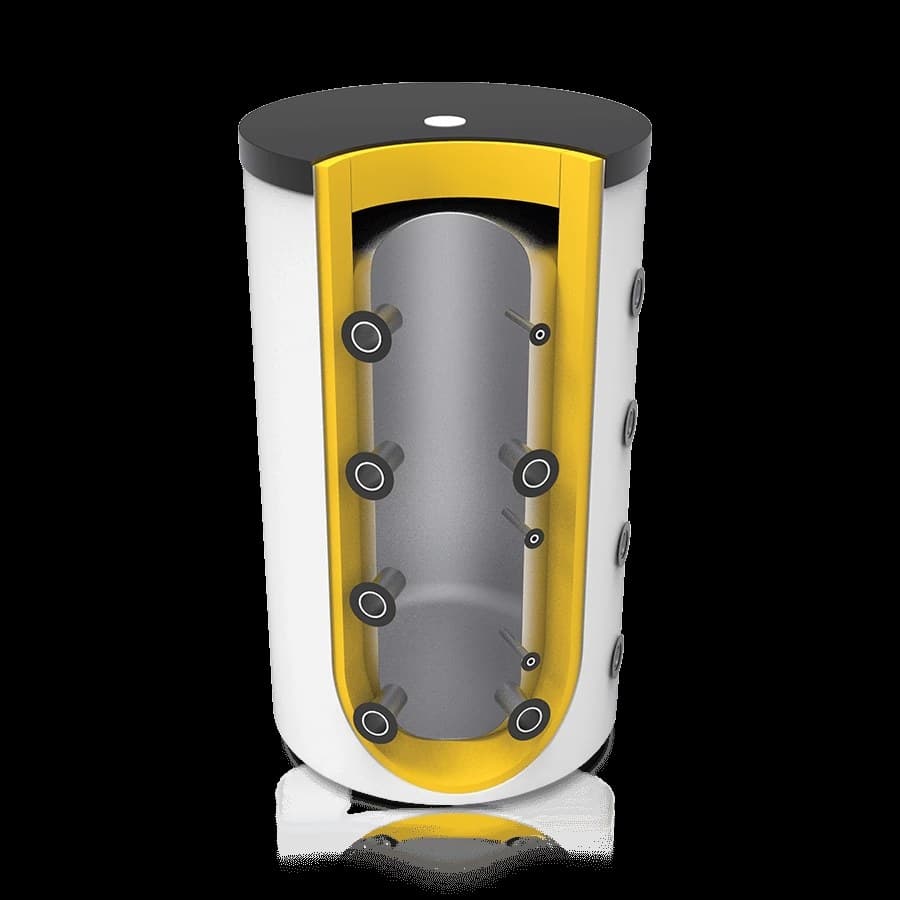

Sanismart TB/550 to pionowy zbiornik akumulacyjny w kompaktowej obudowie izolacyjnej. Izolacja ze styropianu grafitowego została uzupełniona dodatkowymi warstwami na górze i na dole zbiornika oraz na niewykorzystanych króćcach — to właśnie te miejsca odpowiadają w praktyce za największe mostki cieplne i straty postojowe. Ograniczenie strat ciepła przekłada się bezpośrednio na mniejsze zużycie energii przez źródło ciepła, które rzadziej musi doładowywać bufor.

Zastosowanie — z czym współpracuje zbiornik buforowy Sanismart TB/550

Zbiorniki serii Sanismart projektowano do integracji całego systemu grzewczego. Do bufora można podłączyć równocześnie kilka źródeł ciepła: kocioł gazowy lub na paliwo stałe, kocioł na pellet albo drewno, kominek z płaszczem wodnym, pompę ciepła, a także instalację fotowoltaiczną z grzałką. Zbiornik magazynuje energię z każdego z nich i wydaje ją do instalacji wtedy, gdy jest potrzebna, co zwiększa efektywność całego układu.

Model TB nie ma wężownicy solarnej — do współpracy z kolektorami słonecznymi producent przewiduje wersję z dodatkową wężownicą. Podobnie przygotowanie ciepłej wody użytkowej w wężownicy realizują warianty TH i THS, w których powierzchnia wymiany CWU wynosi 6 m².

Jak działa zbiornik buforowy?

Zbiornik buforowy jest hydraulicznym sprzęgłem i magazynem energii między źródłem ciepła a instalacją grzewczą. Kocioł lub pompa ciepła oddają ciepło do wody instalacyjnej zgromadzonej w buforze, zamiast pracować bezpośrednio na obieg grzewczy. Kiedy zapotrzebowanie budynku spada, energia nie jest marnowana, tylko odkładana w zbiorniku; kiedy rośnie — instalacja pobiera ją z bufora. Źródło ciepła pracuje dłuższymi, stabilniejszymi cyklami, bez częstego taktowania.

Dla kogo jest Sanismart TB/550?

Właściciel kotła na pellet lub drewno — bufor 548 litrów przejmuje nadmiar ciepła z wypału i pozwala kotłowi pracować w zakresie nominalnym zamiast dławić się przy niskim zapotrzebowaniu.

Użytkownik kominka z płaszczem wodnym — energia z jednego palenia trafia do zbiornika zamiast przegrzewać instalację.

Instalacja z pompą ciepła — bufor stabilizuje pracę urządzenia i ogranicza liczbę załączeń sprężarki.

Kotłownia z kilkoma źródłami ciepła — zbiornik buforowy Sanismart TB/550 spina je w jeden układ, upraszczając hydraulikę i redukując liczbę elementów instalacji.

Często zadawane pytania

Czy TB/550 przygotowuje ciepłą wodę użytkową?

Nie. Model TB/550 to zbiornik buforowy bez wężownicy — w tabeli parametrów powierzchnia wężownicy CWU jest pusta. Przygotowanie ciepłej wody w wężownicy oferują warianty TH i THS z powierzchnią wymiany 6 m².

Ile wody mieści zbiornik TB/550?

548 litrów. Rzeczywista pojemność jest tu równa objętości maksymalnej, ponieważ wnętrza nie zajmuje żadna wężownica.

Czy mogę podłączyć do bufora kolektory słoneczne?

Nie bezpośrednio przez wężownicę. TB/550 nie ma wężownicy solarnej — do instalacji solarnych producent przewiduje w serii Sanismart wersję z dodatkową wężownicą (THS).

Jaką klasę efektywności energetycznej ma ten zbiornik?

Klasę B. Wpływ ma na nią izolacja ze styropianu grafitowego o grubości 100 mm wraz z warstwami izolacyjnymi na górze i dole zbiornika oraz na niewykorzystanych króćcach.

Ile źródeł ciepła można podłączyć jednocześnie?

Zbiornik umożliwia równoczesną pracę kilku źródeł ciepła — kotła gazowego lub na paliwo stałe, kominka z płaszczem wodnym, pompy ciepła oraz instalacji PV z grzałką. Liczbę i rozmieszczenie przyłączy określają króćce M1 (5/4"), M4 (3/4") i M5 (6/4").
