Zbiornik Buforowy z Wężownicą CWU i Solarną SANISMART THS/1000/6/1,7

Zbiornik buforowy Sanismart THS/1000/6/1,7 — bufor i c.w.u. w jednej obudowie

Zbiornik buforowy Sanismart THS/1000 łączy magazyn ciepła dla instalacji grzewczej z przepływowym przygotowaniem ciepłej wody użytkowej. W miejsce dwóch osobnych zbiorników w kotłowni staje jedno urządzenie z wężownicą c.w.u. o powierzchni 6 m² i dodatkową wężownicą solarną 1,7 m². Oba wymienniki wykonano ze stali nierdzewnej, a woda użytkowa nie zalega w zbiorniku — przepływa przez wężownicę dokładnie wtedy, gdy jest pobierana.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 798 litrów przy objętości maksymalnej 833 litrów — różnicę zajmują obie wężownice zanurzone w wodzie grzewczej. Powierzchnia wymiany wężownicy c.w.u. to 6 m² i przy podgrzewaniu przepływowym właśnie ona decyduje o tym, jak szybko zład buforowy odda ciepło do wody użytkowej. Wężownica solarna o powierzchni 1,7 m² przyjmuje energię z kolektorów słonecznych i przekazuje ją do zbiornika.

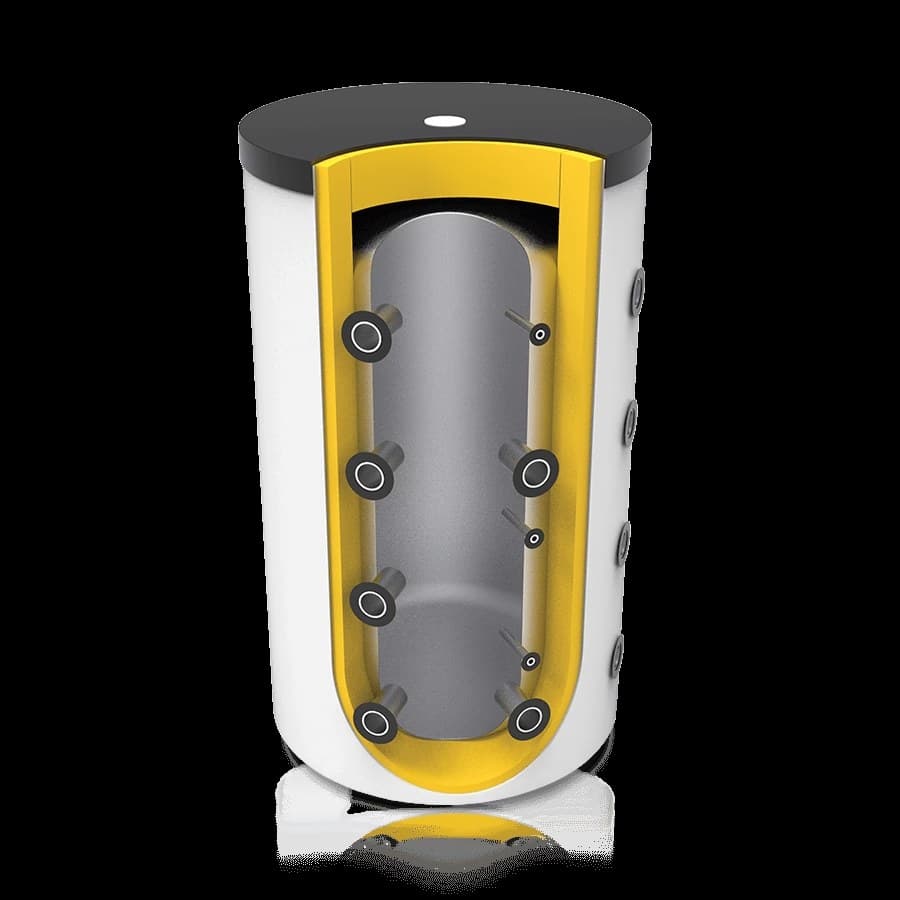

Płaszcz otacza izolacja o grubości 10 cm ze styropianu grafitowego, uzupełniona warstwami izolacyjnymi na górze i dole zbiornika oraz na niewykorzystanych króćcach — czyli w miejscach, którymi ciepło z bufora ucieka najłatwiej. Producent klasyfikuje urządzenie w klasie efektywności energetycznej B. Do podłączenia instalacji przewidziano dwa króćce 1" (oznaczenie M2), a pełne rozmieszczenie przyłączy i wymiary montażowe podaje rysunek techniczny serii Sanismart.

Konstrukcja i materiały

O charakterze tego zbiornika decyduje materiał wymienników. Wężownica c.w.u. jest wykonana ze stali nierdzewnej, dzięki czemu woda użytkowa styka się wyłącznie z tym materiałem — producent wskazuje na najwyższą trwałość i bezpieczeństwo sanitarne takiego rozwiązania. To układ odwrotny niż w klasycznym zasobniku, w którym ciepła woda użytkowa wypełnia całą objętość zbiornika.

Wężownica solarna również powstała ze stali nierdzewnej i ma specjalnie zaprojektowaną konstrukcję: producent podaje wydajność nawet do 50% wyższą niż w tradycyjnej wężownicy ze stali czarnej. W obiegu solarnym, gdzie uzysk zależy od tego, jak szybko czynnik odda ciepło do zładu, sprawność wymiennika przekłada się wprost na efekt pracy kolektorów.

Zastosowanie — z czym współpracuje

Zbiorniki serii TH/THS zaprojektowano jako element spinający całą kotłownię. Do jednego urządzenia można podłączyć kocioł gazowy lub na paliwo stałe, kocioł na pellet albo drewno, kominek z płaszczem wodnym, pompę ciepła, instalację fotowoltaiczną z grzałką oraz kolektory słoneczne — te ostatnie właśnie przez wężownicę solarną, która odróżnia wersję THS od modeli TH. Zbiornik magazynuje energię z kilku źródeł jednocześnie i oddaje ją, gdy instalacja jej potrzebuje. Efektem jest prostszy układ hydrauliczny, mniej komponentów instalacyjnych i niższy koszt wykonania kotłowni.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Wnętrze zbiornika wypełnia woda grzewcza podgrzewana przez podłączone źródła ciepła — to ona jest magazynem energii. Ciepłej wody użytkowej urządzenie nie przechowuje: po otwarciu punktu poboru zimna woda wpływa do wężownicy ze stali nierdzewnej, przechodzi przez rozgrzany zład i wypływa podgrzana. Ponieważ woda użytkowa nigdzie nie zalega, nie powstają warunki do namnażania bakterii legionelli, a instalacja nie musi przegrzewać wody do 70°C. Podgrzewana jest tylko ta ilość, która jest w danej chwili potrzebna.

Dla kogo jest zbiornik Sanismart THS/1000/6/1,7?

• Dom z instalacją solarną — dedykowana wężownica 1,7 m² pozwala wpiąć kolektory słoneczne bez dokładania osobnego wymiennika.
• Kotłownia z kotłem na pellet, drewno lub kominkiem z płaszczem wodnym — 798 litrów zładu przyjmuje ciepło ze źródła pracującego cyklicznie i oddaje je instalacji już po wygaszeniu paliwa.
• Instalacja z pompą ciepła i fotowoltaiką — zbiornik magazynuje energię z pompy oraz z grzałki zasilanej z PV, spinając oba źródła w jednym obiegu.
• Kotłownia o ograniczonej powierzchni — jedno urządzenie zastępuje bufor i zasobnik c.w.u., co redukuje liczbę elementów instalacji.

Producent i klasa energetyczna

Urządzenie należy do serii Sanismart marki HKS Lazar, obejmującej trzy wykonania: TB (sam zbiornik buforowy), TH (z wężownicą c.w.u. 6 m²) oraz THS (z wężownicą c.w.u. 6 m² i solarną 1,7 m²). Model THS/1000/6/1,7 ma najwyższą pojemność wśród wersji THS. Wszystkim wariantom serii producent przypisuje klasę efektywności energetycznej B.

Często zadawane pytania

Czy do tego zbiornika trzeba dokupić osobny zasobnik c.w.u.?

Nie. Zbiornik pełni obie funkcje jednocześnie — jest buforem ciepła dla instalacji grzewczej i przygotowuje ciepłą wodę użytkową w wężownicy o powierzchni 6 m², zastępując tradycyjny układ dwóch oddzielnych zbiorników.

Czym różni się model THS od TH i TB?

Liczbą wężownic. TB to sam zbiornik buforowy bez wymienników, TH ma wężownicę c.w.u. o powierzchni 6 m², a THS — jak ten model — dodatkowo wężownicę solarną o powierzchni 1,7 m² do podłączenia kolektorów słonecznych.

Ile wody mieści ten zbiornik?

Rzeczywista pojemność to 798 litrów, przy objętości maksymalnej zbiornika 833 litrów. Jest to woda grzewcza stanowiąca magazyn energii, a nie zapas ciepłej wody użytkowej — tę urządzenie przygotowuje przepływowo.

Czy w zbiorniku może rozwinąć się legionella?

Woda użytkowa nie jest w nim magazynowana, więc bakterie nie mają gdzie się namnażać. Przepływa przez wężownicę ze stali nierdzewnej i jest podgrzewana dopiero w chwili poboru, dlatego nie ma potrzeby cyklicznego przegrzewania jej do 70°C.

Czy zbiornik wymaga dodatkowej izolacji?

Nie. Urządzenie jest fabrycznie izolowane warstwą 10 cm styropianu grafitowego, z dodatkowymi warstwami na górze i dole zbiornika oraz na niewykorzystanych króćcach, co ogranicza straty postojowe.
