Zbiornik Buforowy z Wężownicą CWU SANISMART TH/1000/6

Zbiornik buforowy Sanismart TH/1000/6 — bufor i c.w.u. w jednej obudowie

Zbiornik buforowy Sanismart TH/1000/6 łączy funkcję bufora ciepła i przygotowania ciepłej wody użytkowej w jednym korpusie o rzeczywistej pojemności 799 litrów. Woda użytkowa nie jest w nim magazynowana — przepływa przez wężownicę ze stali nierdzewnej o powierzchni wymiany 6 m² i jest podgrzewana dokładnie wtedy, gdy odbiornik jej potrzebuje. Jedno urządzenie zastępuje tradycyjny układ dwóch oddzielnych zbiorników.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 799 litrów, przy objętości maksymalnej 833 litry. Wymiana ciepła na potrzeby c.w.u. odbywa się przez wężownicę o powierzchni 6 m² wykonaną ze stali nierdzewnej — duża powierzchnia wymiany odpowiada za szybkie i skuteczne podgrzewanie wody użytkowej w trybie przepływowym.

Płaszcz zbiornika chroni izolacja z grafitowego styropianu o grubości 10 cm, uzupełniona warstwami izolacyjnymi na górze i na dole zbiornika oraz na niewykorzystanych króćcach — to właśnie te miejsca odpowiadają za największą część strat postojowych. Efektem jest klasa efektywności energetycznej B.

Wersja TH/1000/6 wyposażona jest wyłącznie w wężownicę c.w.u. Odmiana z dodatkową wężownicą solarną o powierzchni 1,7 m² występuje w katalogu pod oznaczeniem THS/1000/6/1,7. Króćce przyłączeniowe obejmują dwa przyłącza M2 w gwincie 1", jedno przyłącze M4 w gwincie 3/4" oraz jedno przyłącze M5 w gwincie 6/4".

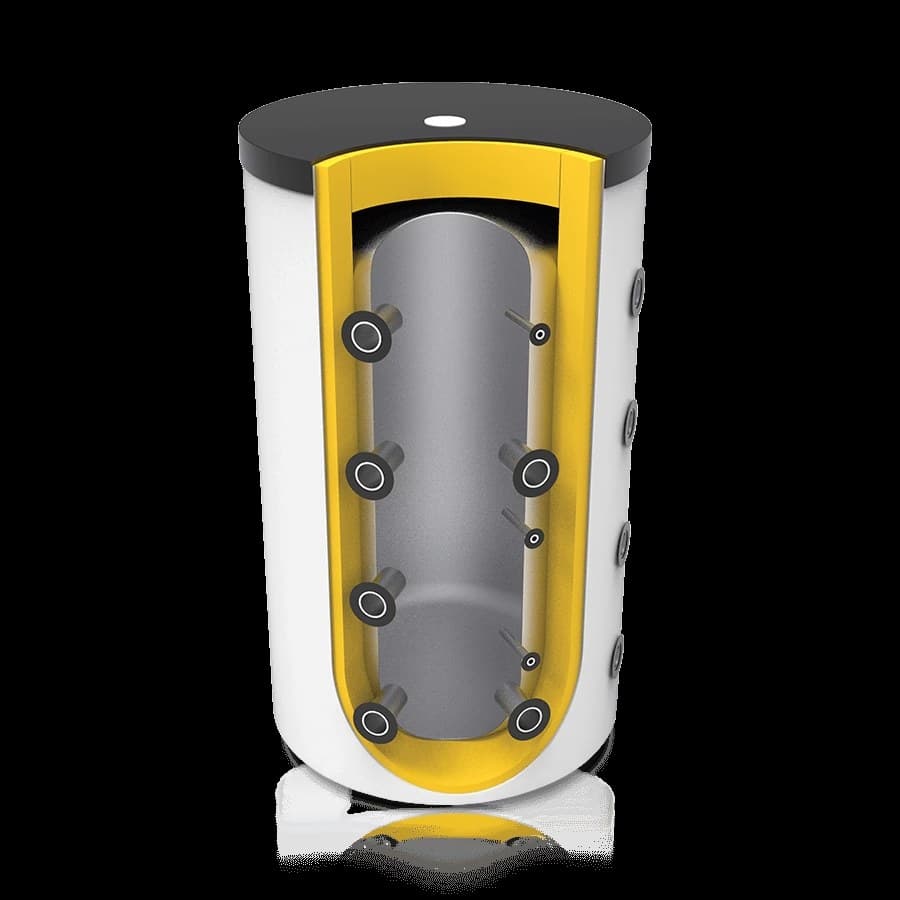

Konstrukcja i materiały

Woda użytkowa w zbiorniku Sanismart TH/1000/6 kontaktuje się wyłącznie ze stalą nierdzewną wężownicy. Ten materiał odpowiada za trwałość wymiennika i za bezpieczeństwo sanitarne instalacji — nie ma tu zbiornika c.w.u., w którym woda mogłaby zalegać między poborami.

Wnętrze korpusu pełni funkcję magazynu energii dla obiegu grzewczego, a przemyślany rozkład króćców pozwala rozdzielić strefy temperaturowe pomiędzy kilka źródeł ciepła. Izolacja z grafitowego styropianu domyka konstrukcję od zewnątrz, ograniczając straty ciepła w kotłowni.

Zastosowanie — z czym współpracuje

Zbiornik przeznaczony jest do systemów opartych na kotłach na pellet lub drewno, pompach ciepła oraz kominkach z płaszczem wodnym. Zbiorniki serii TH i THS integrują cały system grzewczy: umożliwiają jednoczesne podłączenie kotła gazowego lub na paliwo stałe, kominka z płaszczem wodnym, kolektorów słonecznych, instalacji fotowoltaicznej z grzałką oraz pompy ciepła.

Praca kilku źródeł ciepła na jednym buforze porządkuje hydraulikę kotłowni, redukuje liczbę elementów instalacji i obniża koszt wykonania układu. W instalacjach solarnych sprawdza się wersja z dodatkową wężownicą solarną.

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Źródła ciepła ładują wodę grzewczą do korpusu zbiornika, który magazynuje energię i wygładza różnicę między produkcją a rozbiorem ciepła. Gdy otwierany jest punkt czerpalny, zimna woda wodociągowa przepływa przez wężownicę zanurzoną w gorącej wodzie grzewczej i podgrzewa się przepływowo na całej długości wymiennika. Podgrzewana jest tylko ta ilość wody, która jest w danej chwili rzeczywiście potrzebna.

Dla kogo jest Sanismart TH/1000/6?

Właściciel domu z kilkoma źródłami ciepła — zbiornik umożliwia jednoczesną pracę kotła, pompy ciepła i kominka z płaszczem wodnym na jednym magazynie energii.

Instalacja z kotłem na pellet lub drewno — pojemność 799 litrów przyjmuje nadmiar ciepła z cyklu spalania zamiast oddawać go bezużytecznie do obiegu.

Użytkownik wrażliwy na higienę wody — brak magazynowania c.w.u. i kontakt wyłącznie ze stalą nierdzewną wykluczają zaleganie wody użytkowej w zbiorniku.

Inwestor z ciasną kotłownią — jedno urządzenie zamiast dwóch oznacza mniej komponentów instalacyjnych i mniej zajętego miejsca.

Producent

Sanismart to seria zbiornikowa marki HKS Lazar, producenta urządzeń grzewczych — kotłów na pellet i pomp ciepła. Zbiornik TH/1000/6 objęty jest klasą efektywności energetycznej B.

Często zadawane pytania

Czy ciepła woda użytkowa jest magazynowana w tym zbiorniku?

Nie. Woda użytkowa nie zalega w zbiorniku — przepływa przez wężownicę ze stali nierdzewnej i jest podgrzewana przepływowo w momencie poboru. Magazynowana jest wyłącznie woda grzewcza w korpusie bufora.

Czy takie rozwiązanie chroni przed legionellą?

Tak. Brak zalegania wody użytkowej skutecznie zapobiega namnażaniu się bakterii legionella, dzięki czemu nie ma potrzeby cyklicznego przegrzewania wody do 70°C w celu ich eliminacji.

Czy TH/1000/6 ma wężownicę solarną?

Nie. Model TH/1000/6 ma wyłącznie wężownicę c.w.u. o powierzchni 6 m². Wersja z dodatkową wężownicą solarną o powierzchni 1,7 m² występuje w katalogu jako THS/1000/6/1,7.

Czy potrzebuję osobnego zasobnika ciepłej wody?

Nie. Zbiornik łączy funkcję bufora ciepła i przygotowania c.w.u. w jednej obudowie, zastępując tradycyjny układ dwóch oddzielnych zbiorników i upraszczając układ hydrauliczny kotłowni.

Ile źródeł ciepła mogę podłączyć jednocześnie?

Zbiornik umożliwia równoczesną pracę kilku źródeł ciepła. Do jednego korpusu można podłączyć kocioł gazowy lub na paliwo stałe, kominek z płaszczem wodnym, kolektory słoneczne, instalację PV z grzałką oraz pompę ciepła.

Jaką ma klasę efektywności energetycznej?

Klasę B. Odpowiada za nią izolacja z grafitowego styropianu o grubości 10 cm wraz z warstwami izolacyjnymi na górze i dole zbiornika oraz na niewykorzystanych króćcach.
