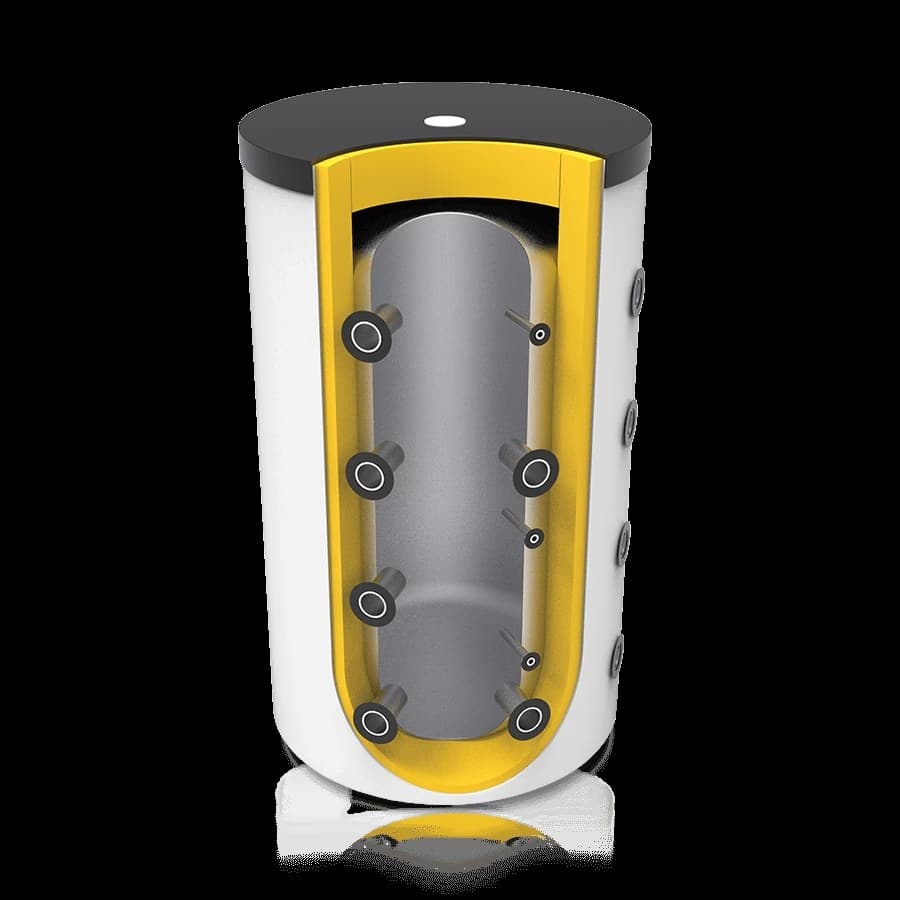

Zbiornik Buforowy z Wężownicą CWU SANISMART TH/550/6

Zbiornik buforowy Sanismart TH/550/6 — bufor ciepła i higieniczna woda użytkowa w jednej obudowie

Zbiornik buforowy Sanismart TH/550/6 łączy funkcję zasobnika buforowego z przepływowym przygotowaniem ciepłej wody użytkowej w wężownicy ze stali nierdzewnej o powierzchni 6 m². Jedno urządzenie zastępuje tradycyjny układ dwóch oddzielnych zbiorników, dzięki czemu układ hydrauliczny kotłowni jest prostszy, a liczba elementów instalacji mniejsza.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 515 litrów, przy objętości maksymalnej 548 litrów — pierwsza wartość opisuje wodę grzewczą realnie magazynowaną w buforze, druga pojemność samego płaszcza. Wężownica c.w.u. ma powierzchnię wymiany ciepła 6 m², co przekłada się na szybkie podgrzewanie wody użytkowej w trybie przepływowym.

Płaszcz zbiornika otacza izolacja o grubości 10 cm, a katalog przypisuje modelowi klasę efektywności energetycznej B. Wymiary montażowe podane przez producenta to A = 940 mm, B = 700 mm oraz C = 1775 mm, uzupełnione o kolejne punkty odniesienia: I = 317 mm, J = 809 mm, K = 987 mm, L = 1479 mm i Ł = 1725 mm. Zbiornik wyposażono w dwa przyłącza 1" (M2), jedno przyłącze 3/4" (M4) oraz jedno przyłącze 6/4" (M5).

Konstrukcja i materiały

Woda użytkowa w tym zbiorniku ma kontakt wyłącznie ze stalą nierdzewną — przepływa przez wężownicę c.w.u. i nie styka się z płaszczem magazynującym wodę grzewczą. Producent wskazuje na to rozwiązanie jako podstawę trwałości i bezpieczeństwa sanitarnego instalacji.

Izolację wykonano z grafitowego styropianu o grubości 10 cm. Uzupełniają ją warstwy izolacyjne na górze i na dole zbiornika oraz na niewykorzystanych króćcach, co ogranicza straty postojowe w miejscach, którymi ciepło ucieka najczęściej — czyli na przyłączach i denku.

Zastosowanie — z czym współpracuje

Zbiorniki serii TH integrują cały system grzewczy i pozwalają na jednoczesną pracę kilku źródeł ciepła. Producent wymienia kotły na pellet i drewno, kotły gazowe, kominki z płaszczem wodnym, pompy ciepła, kolektory słoneczne oraz instalacje fotowoltaiczne z grzałką.

Bufor magazynuje energię z tych źródeł i oddaje ją do instalacji centralnego ogrzewania oraz do wężownicy c.w.u., zwiększając efektywność całego układu. Wersja TH/550/6 nie ma osobnej wężownicy solarnej — jeśli w projekcie przewidziano kolektory podłączone własną wężownicą, odpowiada im wariant THS z dodatkową powierzchnią 1,7 m².

Jak działa zbiornik buforowy z wężownicą c.w.u.?

Zbiornik gromadzi wodę grzewczą podgrzewaną przez źródła ciepła, a woda użytkowa przepływa przez zanurzoną w niej wężownicę ze stali nierdzewnej i podgrzewa się dokładnie w chwili poboru. Ciepła woda nie zalega więc w zbiorniku, co — jak podaje producent — zapobiega namnażaniu się bakterii legionella i eliminuje konieczność okresowego przegrzewania wody do 70°C. Podgrzewana jest tylko ta ilość wody, która jest w danym momencie potrzebna.

Dla kogo jest Sanismart TH/550/6?

Dom z kotłem na pellet lub drewno — bufor o rzeczywistej pojemności 515 litrów przyjmuje nadmiar energii z cyklu spalania i oddaje ją stopniowo do instalacji.

Instalacja z kilkoma źródłami ciepła — konstrukcja serii TH przewiduje jednoczesną pracę kotła, kominka z płaszczem wodnym, pompy ciepła i grzałki zasilanej z PV.

Gospodarstwo z podwyższonymi wymaganiami higienicznymi — woda użytkowa styka się wyłącznie ze stalą nierdzewną i nie jest magazynowana.

Kotłownia o ograniczonej powierzchni — jedno urządzenie zamiast bufora i osobnego zasobnika c.w.u. oznacza mniej komponentów instalacyjnych do rozmieszczenia.

Producent i seria

Model TH/550/6 należy do serii Sanismart marki HKS Lazar, obejmującej zbiorniki w czterech wielkościach i trzech odmianach: TH z wężownicą c.w.u., THS z wężownicą c.w.u. i dodatkową wężownicą solarną 1,7 m² oraz TB bez wężownicy. Katalog przypisuje wszystkim odmianom serii klasę efektywności energetycznej B.

Często zadawane pytania

Czy ciepła woda użytkowa jest magazynowana w tym zbiorniku?

Nie. Woda użytkowa jest podgrzewana przepływowo w wężownicy ze stali nierdzewnej, dokładnie wtedy, gdy jest pobierana. W zbiorniku magazynowana jest wyłącznie woda grzewcza.

Ile litrów ma zbiornik TH/550/6?

Rzeczywista pojemność zbiornika wynosi 515 litrów, a objętość maksymalna 548 litrów. Pierwsza wartość dotyczy wody grzewczej po uwzględnieniu miejsca zajętego przez wężownicę c.w.u.

Czy TH/550/6 ma wężownicę solarną?

Nie ma. Model TH/550/6 wyposażono w jedną wężownicę — c.w.u. o powierzchni 6 m². Wężownicę solarną 1,7 m² ma odpowiadający mu wariant THS/550/6/1,7.

Jakie źródła ciepła można podłączyć do tego zbiornika?

Kocioł gazowy lub na paliwo stałe, kominek z płaszczem wodnym, kolektory słoneczne, instalację fotowoltaiczną z grzałką oraz pompę ciepła — także kilka z nich jednocześnie.

Jaką klasę efektywności energetycznej ma TH/550/6?

Klasę B. Zbiornik izolowany jest grafitowym styropianem o grubości 10 cm, z dodatkowymi warstwami na górze, na dole i na niewykorzystanych króćcach.
