Zbiornik Buforowy z Wężownicą CWU SANISMART TH/850/6

Zbiornik buforowy Sanismart TH/850/6 — bufor ciepła i ciepła woda użytkowa w jednej obudowie

Zbiornik buforowy Sanismart TH/850/6 łączy funkcję magazynu energii dla instalacji grzewczej z higienicznym, przepływowym przygotowaniem c.w.u. w wężownicy ze stali nierdzewnej. Zamiast dwóch osobnych urządzeń — bufora i zasobnika — w kotłowni staje jedno, o rzeczywistej pojemności 756 litrów. Producent HKS Lazar projektuje serię Sanismart tak, by zintegrowała cały system grzewczy w jednym punkcie hydraulicznym.

Parametry techniczne

Rzeczywista pojemność zbiornika wynosi 756 litrów, przy objętości maksymalnej 789 litrów. Wymiana ciepła na potrzeby wody użytkowej odbywa się przez superwydajną wężownicę CWU o powierzchni 6 m², wykonaną ze stali nierdzewnej — duża powierzchnia wymiany odpowiada za szybkie podgrzewanie wody w trybie przepływowym.

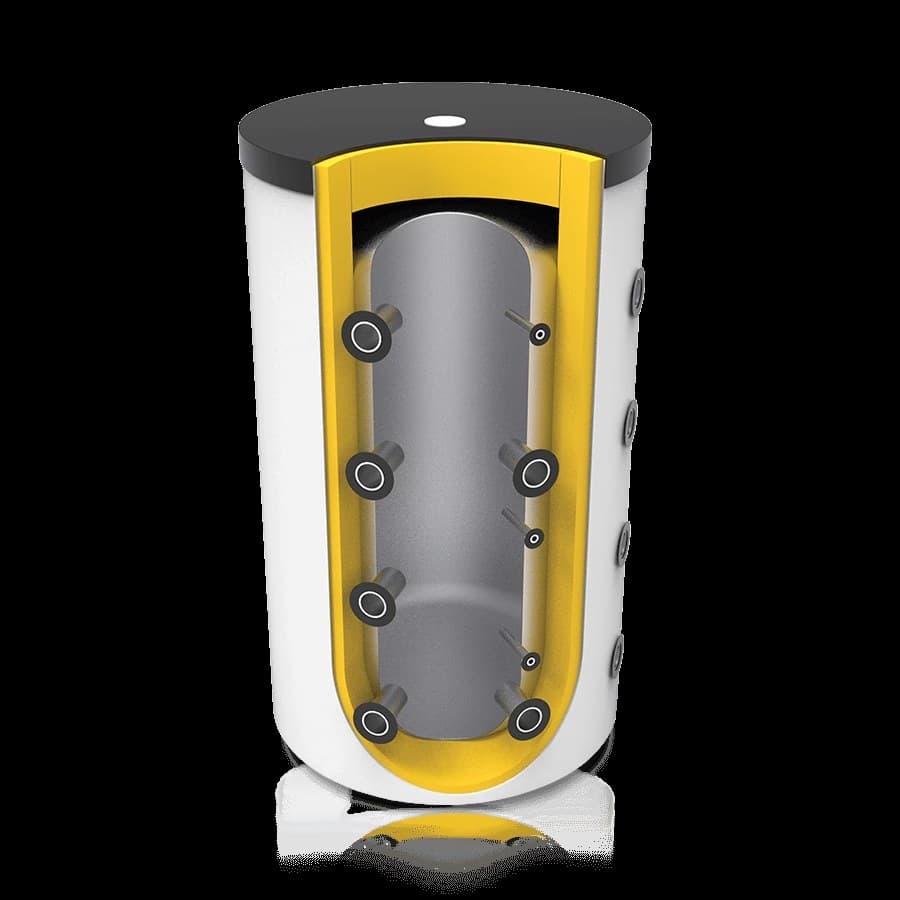

Płaszcz zbiornika chroni izolacja z grafitowego styropianu o grubości 10 cm, uzupełniona warstwami izolacyjnymi na górze i dole zbiornika oraz na niewykorzystanych króćcach. Efektem jest ograniczenie strat postojowych i klasa efektywności energetycznej B.

Wymiary producent opisuje w tabeli oznaczeniami literowymi z rysunku technicznego. Dla modelu TH/850/6 są to: A – 1030 mm, B – 790 mm, C – 1971 mm, D – 100 mm, I – 335 mm, J – 906 mm, K – 1086 mm, L – 1657 mm, Ł – 1925 mm. Pełny zestaw danych, wraz z przyłączami, znajduje się w zakładce Specyfikacja techniczna.

Konstrukcja i materiały

O trwałości i bezpieczeństwie sanitarnym decyduje tu materiał wężownicy. Woda użytkowa przepływa wyłącznie przez wężownicę ze stali nierdzewnej i nie ma kontaktu z wodą buforową ani z innym materiałem — stąd wysoka trwałość i czystość wody na wypływie. Sama konstrukcja wężownicy została zaprojektowana pod maksymalną wydajność: w wersji solarnej producent podaje wydajność nawet do 50% wyższą niż tradycyjna wężownica ze stali czarnej.

Kompaktowa obudowa zastępuje układ dwóch oddzielnych zbiorników. Mniej urządzeń w kotłowni oznacza mniej komponentów instalacyjnych, prostszy układ hydrauliczny i niższy koszt wykonania kotłowni.

Zastosowanie — z czym współpracuje

Zbiornik buforowy Sanismart TH/850/6 jest przystosowany do pracy z kotłami na pellet i drewno, pompami ciepła oraz kominkami z płaszczem wodnym. Zbiorniki serii TH/THS integrują cały system grzewczy, umożliwiając równoczesne podłączenie kotła gazowego lub na paliwo stałe, kominka z płaszczem wodnym, kolektorów słonecznych, instalacji fotowoltaicznej z grzałką oraz pompy ciepła. Zbiornik magazynuje energię z tych źródeł i podnosi efektywność całego układu.

Jak działa zbiornik buforowy z wężownicą CWU?

Zbiornik gromadzi wodę grzewczą podgrzewaną przez podłączone źródła ciepła. Ciepła woda użytkowa nie jest w nim magazynowana — przepływa przez wężownicę ze stali nierdzewnej zanurzoną w buforze i podgrzewa się przepływowo, dokładnie w momencie poboru. Podgrzewana jest tylko ta ilość wody, która jest w danej chwili potrzebna, bez konieczności przegrzewania zasobnika do 70°C w celu eliminacji bakterii. Ponieważ woda użytkowa nie zalega, znika ryzyko namnażania się bakterii legionella.

Dla kogo jest Sanismart TH/850/6?

Dla właściciela domu z kotłem na pellet lub drewno — 756 litrów bufora przejmuje nadmiar energii z cyklu spalania i oddaje ją instalacji, gdy kocioł nie pracuje.

Dla instalacji z kilkoma źródłami ciepła — zbiornik pozwala na jednoczesną pracę kotła, kominka z płaszczem wodnym, pompy ciepła i grzałki zasilanej z fotowoltaiki.

Dla osób wyczulonych na jakość wody użytkowej — kontakt wyłącznie ze stalą nierdzewną i brak magazynowania c.w.u. to rozwiązanie czysto higieniczne.

Dla kotłowni, w której liczy się miejsce — jedna obudowa zamiast bufora i osobnego zasobnika ogranicza liczbę urządzeń i przyłączy.

Często zadawane pytania

Czy w tym zbiorniku ciepła woda użytkowa zalega?

Nie. Woda użytkowa jest podgrzewana przepływowo w wężownicy w chwili poboru i nie jest magazynowana w zbiorniku. To właśnie ten sposób pracy zapobiega namnażaniu się bakterii legionella.

Jaka jest rzeczywista pojemność modelu TH/850/6?

756 litrów. Objętość maksymalna zbiornika wynosi 789 litrów — pierwsza wartość opisuje pojemność rzeczywistą, druga maksymalną objętość zbiornika.

Czym różni się TH/850/6 od THS/850/6/1,7?

Wersja THS ma dodatkową wężownicę solarną o powierzchni 1,7 m². Model TH/850/6 wyposażono wyłącznie w wężownicę CWU o powierzchni 6 m², bez wężownicy solarnej.

Czy zbiornik współpracuje z pompą ciepła?

Tak. Producent wskazuje pompy ciepła obok kotłów na pellet i drewno oraz kominków z płaszczem wodnym jako typowe źródła ciepła dla tej serii, także w pracy równoczesnej z innymi źródłami.

Czy izolacja ogranicza straty ciepła?

Tak. Zbiornik osłania 10 cm izolacji z grafitowego styropianu, z dodatkowymi warstwami na górze, na dole oraz na niewykorzystanych króćcach. Urządzeniu przypisano klasę efektywności energetycznej B.
