Wymiennik ciepła KHT TU2

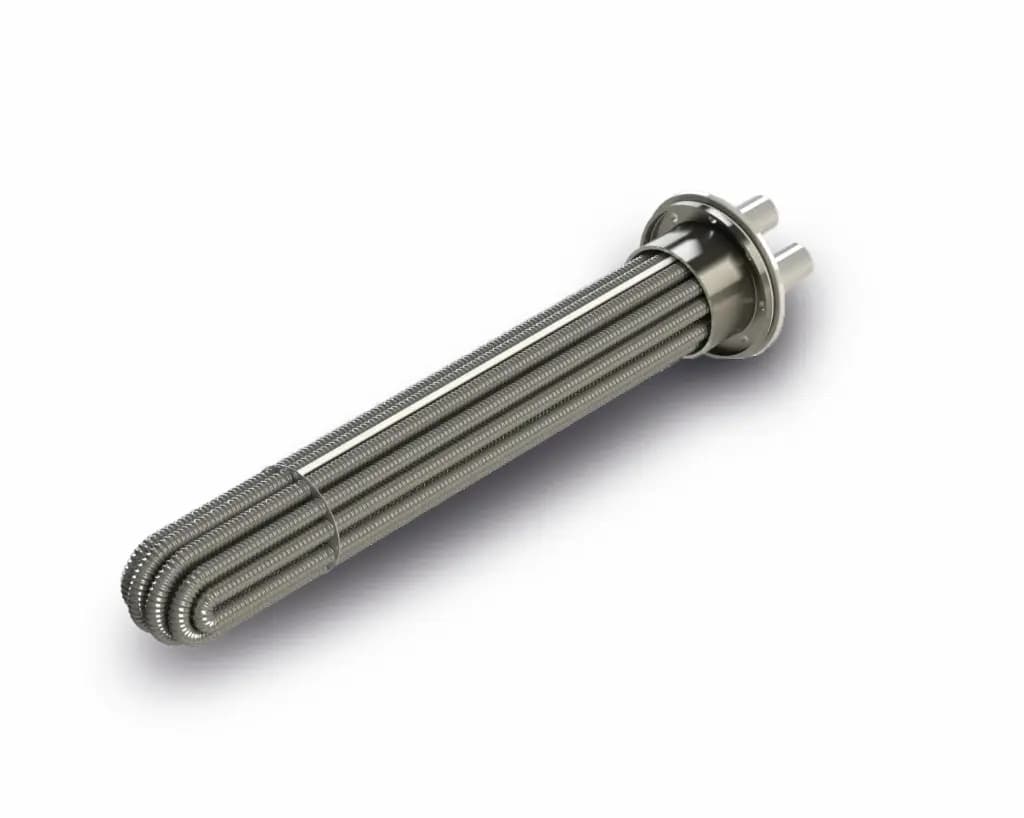

Wymiennik ciepła KHT TU2 — dodatkowe źródło ciepła w istniejącym zbiorniku

Wymiennik ciepła KHT TU2 to wymiennik blokowy przeznaczony do przyłączania źródeł zasilania lub odbioru energii cieplnej do zbiorników buforowych i podgrzewaczy wody. Powierzchnia wymiany ciepła wykonana jest ze stali chromowo-niklowej AISI 304, a całość montowana jest przez kołnierz o średnicy 312 mm. Rodzina obejmuje siedem wersji różniących się powierzchnią wymiany ciepła i długością bloku.

Konstrukcja blokowa oznacza, że wymiennik nie jest wspawany w płaszcz zbiornika, lecz stanowi osobny podzespół wprowadzany do przygotowanego otworu. Dzięki temu układ hydrauliczny można rozbudować o kolejny obieg bez wymiany całego zasobnika.

Parametry techniczne

Powierzchnia wymiany ciepła rośnie w rodzinie od 1,75 m² w wersji TU2-1,8 do 4,67 m² w wersji TU2-4,7, a pośrednie warianty to 2,05 m², 2,54 m², 2,87 m², 3,36 m² i 4,01 m². Wraz z powierzchnią zmienia się długość L bloku: od 620 mm w najmniejszej wersji, przez 720, 850, 990, 1150 i 1350 mm, aż do 1580 mm w wersji TU2-4,7. Wymienniki serii TU produkowane są o długości do 2 m.

Pozostałe wymiary są wspólne dla całej serii TU2. Średnica kołnierza D wynosi 312 mm, średnica wewnętrzna d to 220 mm, a odległość między króćcami a wynosi 123 mm. Króćce zasilania i powrotu mają podłączenie 5/4 cala. Czynnik grzewczy może pracować pod ciśnieniem 0,6 MPa, a maksymalna temperatura pracy to 100°C.

Konstrukcja i materiały

Powierzchnię wymiany ciepła wykonano ze stali nierdzewnej AISI 304 — stali chromowo-niklowej, która w kontakcie z wodą grzewczą nie wymaga dodatkowej ochrony powłokowej. Szczelność połączenia kołnierzowego zapewniają gumowe uszczelki EPDM, czyli elastomer dobrany do pracy z gorącą wodą w zakresie temperatur i ciśnień podanych przez producenta.

Rozdzielenie wymiennika i zbiornika na dwa niezależne podzespoły ma praktyczny skutek eksploatacyjny: kołnierz pozostaje połączeniem rozbieralnym, więc dostęp do powierzchni wymiany ciepła nie wymaga ingerencji w płaszcz zbiornika buforowego.

Zastosowanie — z czym współpracuje

Wymienniki TU mogą być stosowane do zbiorników buforowych serii PS. Producent przewiduje dwa kierunki pracy: doprowadzenie energii cieplnej ze źródła zasilania do wody zgromadzonej w zbiorniku albo odbiór energii cieplnej ze zbiornika do obiegu odbiorczego. O doborze decydują parametry czynnika — obieg musi mieścić się w granicach 0,6 MPa i 100°C, a przyłącza wykonuje się na gwincie 5/4 cala.

Jak działa wymiennik ciepła typu blokowego?

Wymiennik pracuje jako przegroda rozdzielająca dwa obiegi wodne, które nie mieszają się ze sobą. Czynnik z obiegu zewnętrznego przepływa wnętrzem wymiennika, a energia cieplna przenika przez ściankę ze stali AISI 304 do wody w zbiorniku — albo w kierunku odwrotnym, gdy wymiennik pełni funkcję odbioru ciepła. Im większa powierzchnia wymiany ciepła, tym intensywniej zachodzi ten transfer przy tej samej różnicy temperatur, dlatego rodzina TU2 różnicowana jest właśnie powierzchnią.

Dla kogo jest wymiennik ciepła KHT TU2?

Dla rozbudowujących istniejącą kotłownię — wymiennik blokowy pozwala dołożyć kolejny obieg zasilania lub odbioru do zbiornika buforowego serii PS bez wymiany samego zbiornika.

Dla instalatorów kompletujących układ z buforem PS — jednolita średnica kołnierza 312 mm i rozstaw króćców 123 mm w całej serii oznaczają, że wybór wersji sprowadza się do powierzchni wymiany ciepła, a nie do geometrii przyłączy.

Dla instalacji pracujących w wyższych temperaturach — dopuszczalne 100°C i ciśnienie 0,6 MPa wyznaczają zakres, w którym wymiennik może być stosowany.

Dla użytkowników wymagających trwałości obiegu — stal chromowo-niklowa AISI 304 na powierzchni wymiany ciepła i uszczelki EPDM to materiały przewidziane do stałego kontaktu z gorącą wodą.

Jak dobrać wersję wymiennika?

Oznaczenie serii czyta się wprost: w symbolu TUx-S litera x to rozmiar standardowy, przy czym x=1 odpowiada DU 120, x=2 — DU 220, a x=4 — DU 350; człon S to powierzchnia wymiany ciepła. W praktyce oznacza to, że cała rodzina TU2 ma tę samą średnicę wewnętrzną 220 mm, a wersja TU2-2,5 to wymiennik o powierzchni 2,54 m². Przy doborze warto sprawdzić długość bloku — od 620 do 1580 mm — ponieważ musi ona odpowiadać geometrii zbiornika, do którego wymiennik trafia.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), której historia sięga 1989 roku, a od 2009 roku obejmuje produkcję zbiorników buforowych do ogrzewania oraz podgrzewaczy wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a znaczna część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia.

Często zadawane pytania

Do jakich zbiorników pasuje wymiennik ciepła KHT TU2?

Wymienniki TU mogą być stosowane do zbiorników buforowych serii PS. Producent przewiduje ich przyłączanie do zbiorników buforowych i podgrzewaczy wody jako źródeł zasilania lub odbioru energii cieplnej.

Z jakiej stali wykonany jest wymiennik?

Powierzchnia wymiany ciepła wykonana jest ze stali chromowo-niklowej AISI 304. To stal nierdzewna, więc powierzchnia wymiany nie wymaga powłoki ochronnej.

Jaka jest maksymalna temperatura i ciśnienie pracy?

Maksymalna temperatura pracy wynosi 100°C, a ciśnienie pracy 0,6 MPa. Obieg podłączany do wymiennika musi mieścić się w tych granicach.

Co oznacza symbol TU2-2,5?

Człon TU2 to model o rozmiarze standardowym DU 220, a liczba po myślniku wskazuje powierzchnię wymiany ciepła — w tym przypadku 2,54 m². Zasada TUx-S obowiązuje w całej serii.

Jakie przyłącza ma wymiennik TU2?

Podłączenie króćców wykonano na gwincie 5/4 cala. Odległość między króćcami wynosi 123 mm i jest taka sama we wszystkich siedmiu wersjach.

Czy wszystkie wersje mają ten sam kołnierz?

Tak, wszystkie wersje serii TU2 mają kołnierz o średnicy 312 mm i średnicę wewnętrzną 220 mm. Wersje różnią się wyłącznie powierzchnią wymiany ciepła i długością L, która rośnie od 620 do 1580 mm.
