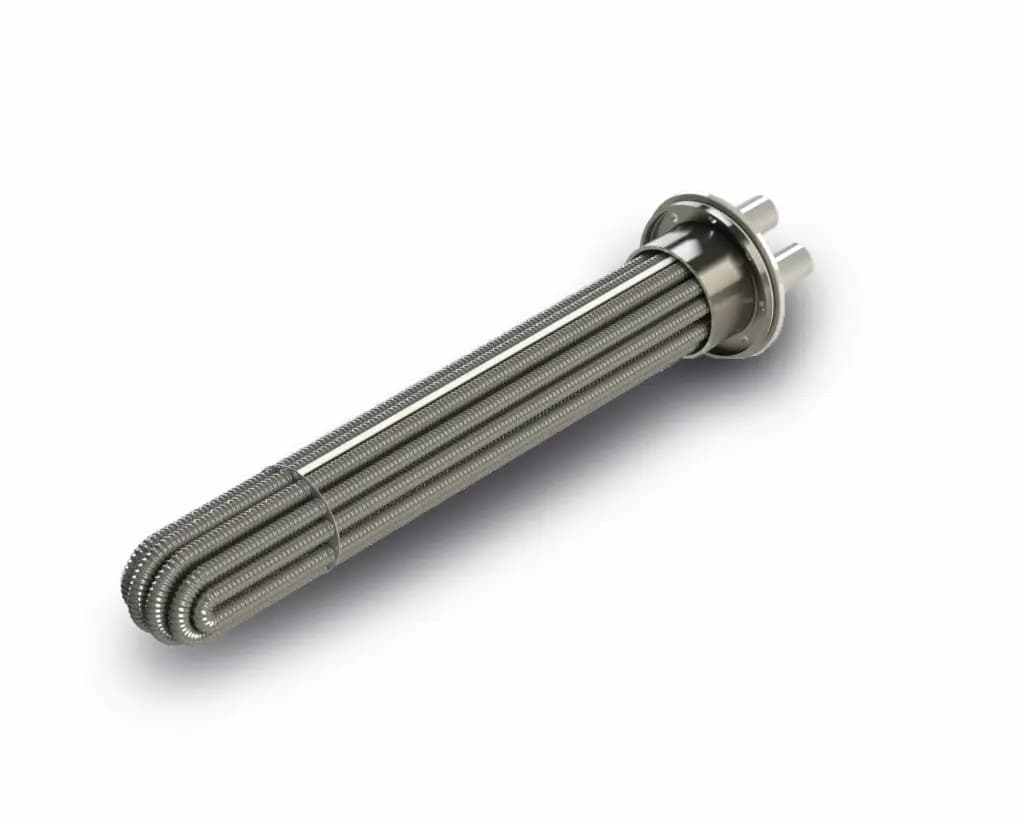

Wymiennik ciepła KHT TU4

Wymiennik ciepła KHT TU4 — duża powierzchnia wymiany dla zbiorników buforowych

Wymiennik ciepła KHT TU4 to wymiennik blokowy typu TU, przeznaczony do przyłączania źródeł zasilania lub odbioru energii cieplnej do zbiorników buforowych i podgrzewaczy wody. Rodzina obejmuje osiem modeli o powierzchni wymiany ciepła od 3,64 do 10,5 m², wykonanych ze stali chromowo-niklowej AISI 304. Oznaczenie TU4 wskazuje rozmiar standardowy DU 350 — największy z trzech rozmiarów typoszeregu TU, obok DU 120 (TU1) i DU 220 (TU2).

Parametry techniczne

Kluczowym parametrem doboru jest powierzchnia wymiany ciepła, którą podaje sama nazwa modelu. Typoszereg zaczyna się od 3,64 m² w modelu TU4-3,6, a kończy na 10,5 m² w modelu TU4-10,5. Pomiędzy nimi leżą modele o powierzchni 4,28, 5,35, 6,06, 7,13, 8,56 oraz 9,98 m² — gradacja jest gęsta, więc moc wymiany można dopasować do źródła ciepła bez dużego zapasu.

Wraz z powierzchnią rośnie długość zanurzonej części wymiennika: od 600 mm w najmniejszym modelu do 1560 mm w największym. Wymienniki serii TU produkowane są o długości do 2 m, a cały typoszereg TU4 mieści się w tym zakresie. Pozostałe wymiary są wspólne dla wszystkich ośmiu modeli: średnica kołnierza D wynosi 442 mm, średnica wewnętrzna d — 360 mm, a odległość między króćcami a — 200 mm. Króćce przyłączeniowe mają gwint 2 cale, co odpowiada przepływom typowym dla instalacji o dużej mocy.

Wymiennik ciepła KHT TU4 pracuje przy ciśnieniu 0,6 MPa i maksymalnej temperaturze czynnika 100 °C. Te dwie wartości wyznaczają granicę zastosowania — instalacja, w której wymiennik ma pracować, musi mieścić się w tym zakresie ciśnienia i temperatury.

Konstrukcja i materiały

Powierzchnia wymiany ciepła wykonana jest ze stali chromowo-niklowej AISI 304. To stal austenityczna, powszechnie stosowana w technice grzewczej tam, gdzie liczy się trwałość rury zanurzonej w wodzie grzewczej przez cały okres eksploatacji zbiornika buforowego. Szczelność połączenia kołnierzowego zapewniają gumowe uszczelki EPDM, odporne na gorącą wodę i typowe dla instalacji c.o.

Konstrukcja blokowa oznacza, że cały pakiet wymiany ciepła stanowi jeden element montowany do kołnierza zbiornika. Dzięki temu wymiennik jest wyjmowalny — pakiet można wyprowadzić ze zbiornika bez ingerencji w jego płaszcz.

Zastosowanie — z czym współpracuje

Wymiennik ciepła KHT TU4 może być stosowany do zbiorników buforowych serii PS. Jego zadaniem jest przyłączenie do zbiornika źródła ciepła albo odbiornika energii: kotła, obiegu grzewczego lub obiegu przygotowania ciepłej wody użytkowej. Wymiennik pracuje jako element pośredniczący — czynnik z instalacji zewnętrznej krąży wewnątrz pakietu, nie mieszając się z wodą zgromadzoną w zbiorniku.

Przyłącze 2-calowe i powierzchnia sięgająca 10,5 m² lokują ten typoszereg w instalacjach o dużej pojemności buforowej, gdzie mniejsze rozmiary DU 120 i DU 220 nie przeniosłyby wymaganej mocy.

Jak działa wymiennik ciepła blokowy?

Wymiennik ciepła przekazuje energię między dwoma obiegami przez ściankę rury, bez ich kontaktu. Czynnik roboczy wpływa króćcem, przepływa przez pakiet zanurzony w wodzie zbiornika i oddaje jej ciepło — albo, przy pracy odwrotnej, odbiera je z bufora. Im większa powierzchnia wymiany, tym więcej energii można przenieść przy tej samej różnicy temperatur między obiegami. Dlatego dobór modelu w typoszeregu TU4 sprowadza się przede wszystkim do wyboru powierzchni wymiany ciepła.

Dla kogo jest wymiennik ciepła KHT TU4?

Instalacje z dużym zbiornikiem buforowym serii PS — katalog wprost wskazuje współpracę wymienników TU ze zbiornikami buforowymi PS, a rozmiar DU 350 przewidziano do największych korpusów.

Układy o wysokim zapotrzebowaniu na moc wymiany — powierzchnia do 10,5 m² i króćce 2-calowe pozwalają przenieść strumień ciepła, którego nie obsłużą wymienniki o mniejszej średnicy kołnierza.

Instalacje pracujące w podwyższonej temperaturze — maksymalna temperatura pracy 100 °C obejmuje typowe parametry obiegów kotłowych.

Modernizacje istniejących zbiorników — kołnierz o średnicy 442 mm i wspólne dla całego typoszeregu wymiary przyłączeniowe umożliwiają zmianę powierzchni wymiany bez zmiany otworu w zbiorniku.

Jak dobrać powierzchnię wymiany ciepła?

Punktem wyjścia jest moc źródła ciepła lub odbiornika, który ma zostać przyłączony do zbiornika — im większa moc i im mniejsza różnica temperatur między obiegami, tym większa wymagana powierzchnia wymiany. Typoszereg TU4 daje osiem stopni od 3,64 do 10,5 m², więc dobór można zawęzić dokładnie. Warto pamiętać, że wraz z powierzchnią rośnie długość pakietu — od 600 do 1560 mm — a wymiennik musi się zmieścić we wnętrzu zbiornika. W razie wątpliwości pomożemy dobrać model; doradztwo techniczne przed zakupem jest częścią naszej obsługi.

Gwarancja i producent

Producentem jest ukraińska firma Kuidych Heating Technologies (KHT), działająca od 1989 roku, a od 2009 roku wytwarzająca zbiorniki buforowe do ogrzewania oraz podgrzewacze wody. Powierzchnia produkcyjna i magazynowa firmy przekracza 15 000 m², a większa część produkcji trafia na eksport. Okres i warunki gwarancji określa dokumentacja dołączona do urządzenia.

Często zadawane pytania

Do jakich zbiorników pasuje wymiennik ciepła KHT TU4?

Wymienniki TU mogą być stosowane do zbiorników buforowych serii PS. Wymiennik blokowy typu TU przeznaczony jest do przyłączania źródeł zasilania lub odbioru energii cieplnej do zbiorników buforowych i podgrzewaczy wody.

Co oznacza symbol TU4?

Litery TU to model, a cyfra 4 — rozmiar standardowy DU 350. Liczba po myślniku podaje powierzchnię wymiany ciepła, na przykład TU4-6,1 to wymiennik o powierzchni 6,06 m².

Jakie przyłącza ma ten wymiennik?

Króćce mają gwint 2 cale, a odległość między nimi wynosi 200 mm. Średnica kołnierza to 442 mm, a średnica wewnętrzna 360 mm — te wymiary są takie same we wszystkich ośmiu modelach.

W jakiej temperaturze i przy jakim ciśnieniu może pracować?

Maksymalna temperatura pracy wynosi 100 °C, a ciśnienie pracy 0,6 MPa. Instalacja, do której wymiennik zostanie przyłączony, musi mieścić się w tych granicach.

Czy stal AISI 304 wystarczy do instalacji grzewczej?

Tak — powierzchnia wymiany ciepła wykonana jest ze stali chromowo-niklowej AISI 304, przewidzianej przez producenta do pracy w wodzie instalacyjnej. Uszczelnienie kołnierza stanowią gumowe uszczelki EPDM.

Czym różni się TU4 od TU2?

Rozmiarem i powierzchnią wymiany. TU2 to rozmiar DU 220 z króćcami 5/4 cala i powierzchnią od 1,75 do 4,67 m², natomiast TU4 to DU 350 z króćcami 2-calowymi i powierzchnią od 3,64 do 10,5 m².
