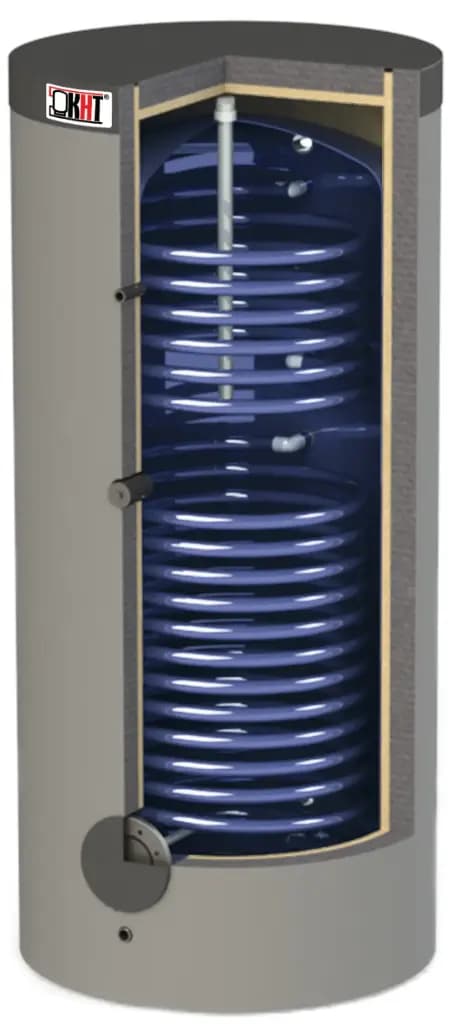

Podgrzewacz wody KHT BT z 2 wężownicami w zdejmowanej izolacji

Szukasz niezawodnego rozwiązania do przechowywania i dystrybucji ciepłej wody w dużych instalacjach? Podgrzewacz wody KHT BT seria 11 (model BT-11-GP-PS) to profesjonalne urządzenie przeznaczone do efektywnego magazynowania ciepłej wody użytkowej w systemach grzewczych. Dzięki dwóm niezależnym wężownicom możesz łączyć różne źródła energii lub pracować z dwiema osobnymi instalacjami grzewczymi jednocześnie.

Parametry techniczne i specyfikacja

Ten podgrzewacz dostępny jest w czterech wariantach pojemności: 750 litrów, 1000 litrów, 1500 litrów i 2000 litrów. Możesz wybrać rozmiar, który najlepiej pasuje do wymagań Twojej instalacji. Wysokość urządzenia wynosi odpowiednio 2035 mm (dla 750 l), 2040 mm (dla 1000 l), 2049 mm (dla 1500 l) i 2170 mm (dla 2000 l).

Średnica zbiornika bez izolacji to 750 mm (750 l), 850 mm (1000 l), 1000 mm (1500 l) oraz 1200 mm (2000 l). Z zainstalowaną izolacją zdejmowaną średnica zwiększa się odpowiednio do 920 mm, 1020 mm, 1170 mm i 1370 mm, co daje doskonałą ochronę termiczną.

Waga urządzenia bez czynnika roboczego wynosi 198 kg (750 l), 196 kg (1000 l), 258 kg (1500 l) i 341 kg (2000 l). Anody magnezowe chronią wnętrze zbiornika przed korozją — wymiary i ilość dostosowują się do pojemności urządzenia.

Dwie wężownice ze stali węglowej

Kluczową cechą tego modelu są dwie niezależne wężownice ze stali węglowej. Dolna wężownica ma powierzchnię wymiany ciepła od 1,2 do 4,7 m² (w zależności od pojemności) i pojemność od 7,4 do 42 litrów. Moc dolnego wymiennika wynosi od 21 kW do 74 kW (przy teście 70/10/45°C).

Górna wężownica posiada powierzchnię od 1,2 do 3,2 m² i pojemność od 8 do 29,5 litra. Moc górnego wymiennika to od 21 kW do 56 kW. Ciśnienie pracy obydwu wymienników to 1 MPa, co zapewnia niezawodność w różnych warunkach pracy.

Dzięki dwóm niezależnym wymiennikom możesz: podłączyć kocioł na paliwa stałe do górnego wymiennika i kolektory słoneczne do dolnego, pracować z dwoma oddzielnymi systemami grzewczymi, lub optymalizować pobór energii z różnych źródeł w zależności od pory dnia i sezonu.

Izolacja zdejmowana o grubości 80 mm

Zbiornik wyposażony jest w zdejmowaną izolację termiczną wykonaną z wysokiej wydajności kompozytowej pianki poliuretanowej o grubości 80 mm. To rozwiązanie pozwala na łatwy dostęp do wewnętrznych elementów urządzenia w przypadku konserwacji lub naprawy, bez konieczności całkowitego demontażu izolacji.

Zdejmowana izolacja to praktyczne rozwiązanie dla instalatorów — możesz szybko sprawdzić stan anody magnezowej, wyczyścić wnętrze lub dokonać przeglądu bez uszkadzania całej powłoki izolacyjnej. Izolacja efektywnie zmniejsza straty ciepła, co przekłada się na niższe koszty energii.

Konstrukcja i materiały

Zbiornik wykonany jest ze stali węglowej pokrytej wysokiej jakości emalią ceramiczną, która jest bezpieczna dla wody pitnej i odporna na korozję. Wewnętrzna powierzchnia wynosi od 9,15 do 14,68 m² w zależności od pojemności.

Rewizyjny otwór kołnierzowy DN 120 umożliwia łatwy dostęp do wnętrza zbiornika dla konserwacji i czyszczenia. Wszystkie przyłącza (króćce) są precyzyjnie rozmieszczone, aby ułatwić montaż i podłączenie do istniejącej instalacji.

Przyłącza i podłączenia

Model BT-11-GP-PS ma następujące przyłącza: dopływ zimnej wody (h1) w rozmiarze 1 cal, króciec cyrkulacji (h2) 3/4 cala, odpływ do c.w.u. (h3) 1 cala, powrót z dolnej wężownicy (h4) 1 cala, zasilanie dolnej wężownicy (h6) 1 cala, powrót z górnej wężownicy (h1) 1 cala, zasilanie górnej wężownicy (h7) 1 cala.

Dodatkowe przyłącza obejmują króćce do podłączenia grzałki elektrycznej (h11, h12) 6/4 cala, tulejki do czujników temperatury (h9, h10) i króciec spustowy (h11) 3/4 cala. Ta pełna konfiguracja przyłączy sprawia, że urządzenie jest kompatybilne z większością istniejących instalacji grzewczych.

Klasa efektywności energetycznej

Zbiornik uzyskał klasę efektywności energetycznej B (dla 750 l i 1000 l) oraz klasy C i CC (dla 1500 l i 2000 l). To oznacza, że urządzenie efektywnie minimalizuje straty ciepła dzięki grubej izolacji i solidnej konstrukcji.

Zastosowanie w systemach grzewczych

Ten podgrzewacz idealnie sprawdza się w instalacjach grzewczych średnich i dużych budynków, takich jak bloki mieszkalne, obiekty użyteczności publicznej czy małe obiekty produkcyjne. Dwie niezależne wężownice czynią go elastycznym rozwiązaniem, które dostosowuje się do różnych konfiguracji systemu.

Możesz go zainstalować w systemach solarnogrzewczych, gdzie kolektory słoneczne podłączysz do dolnej wężownicy, a kocioł tradycyjny do górnej. Taki układ pozwala maksymalizować wykorzystanie energii słonecznej latem i przechodzić na tradycyjne źródło ciepła zimą bez konieczności dodatkowych inwestycji.

Podgrzewacz sprawdza się również w systemach zasilanego grzewaniem podłogowym — jego duża pojemność zapewnia stabilność temperatury wody, a dwie wężownice pozwalają na niezależne sterowanie temperaturą dla różnych obwodów.

Konserwacja i trwałość

Zawarte w urządzeniu anody magnezowe chronią stalowe ścianki zbiornika przed korozją galwaniczną. Rozmiary anod dostosowują się do pojemności: dla 750 l są to anody 6/4 calowe o wymiarach 33x950 mm (waga 2,1 kg), dla 1000 l — 33x1150 mm (2,5 kg), dla 1500 l — 40x850 mm (2,6 kg), a dla 2000 l — 40x1150 mm (2,6 kg).

Emalia ceramiczna na wewnętrznej powierzchni zapewnia odporność na chemiczne oddziaływanie wody pitnej i zmniejsza ryzyko gromadzenia się osadów mineralnych. Zdejmowana izolacja ułatwia regularne kontrole i wymianę anody bez demontażu całego urządzenia.

Montaż i instalacja

Zbiornik ma króciec do dopływu zimnej wody z instalacji wodociągowej, odpływ do c.w.u. (ciepłej wody użytkowej) i króciec spustowy. Konieczne jest podłączenie obu wężownic do źródeł energii (kotłów lub kolektorów słonecznych) oraz zainstalowanie anody magnezowej i czujników temperatury.

Maksymalne ciśnienie robocze zbiornika to 0,6 MPa, dlatego zwróć uwagę na to, aby ciśnienie w instalacji nie przekraczało tej wartości. Maksymalna temperatura robocza to 95°C.

Najczęściej zadawane pytania

Pytanie 1: Na czym polega różnica między wężownicą dolną a górną?
Odpowiedź: Obie wężownice służą do wymiany ciepła, ale mogą być zasilane z różnych źródeł. Górna wężownica zwykle pracuje z systemem głównym (kocioł), a dolna może być zasilana z alternatywnego źródła (kolektory słoneczne). Taki układ pozwala na bardziej elastyczne i efektywne sterowanie temperaturą wody w zbiorniku.

Pytanie 2: Czy zdejmowana izolacja jest równie efektywna jak trwała?
Odpowiedź: Tak, zdejmowana izolacja o grubości 80 mm zapewnia podobną izolacyjność jak izolacja trwała. Dodatkowo daje Ci dostęp do wnętrza zbiornika dla konserwacji i kontroli stanu anody magnezowej bez konieczności uszkadzania izolacji.

Pytanie 3: Jak często trzeba wymieniać anodę magnezową?
Odpowiedź: Anode magnezowe ulegają degradacji w miarę ochrony zbiornika. Zaleca się kontrolę co 1-2 lata i wymianę, gdy anode będą znoszone do grubości mniejszej niż 5 mm. Zdejmowana izolacja umożliwia łatwy dostęp do anody bez demontażu całego systemu.

Pytanie 4: Czy mogę zainstalować grzałkę elektryczną do tego zbiornika?
Odpowiedź: Tak, zbiornik posiada dedykowane przyłącza (h11, h12) do montażu grzałki elektrycznej. Możesz więc zastosować grzałkę jako dodatkowe źródło ciepła na wypadek, gdyby zarówno kocioł, jak i kolektory słoneczne nie dostarczały wystarczającej energii.
